关于 PC-DMIS 概要模式的介绍

前言

PC-DMIS 概要模式长期以来一直为用户提供其测量程序的简化视图。PC-DMIS 2021.1 对概要模式进行了改进，用户可以更轻松地访问数据，而不会失去颇受欢迎的整洁界面。在该版本中新增了可见性切换功能，允许用户隐藏和显示相关的图形窗口元素。尺寸命令现在有通过/失败颜色标签，可以快速表示问题特征，并且在适用命令中增加了一个模式开关，以免用户需要依赖菜单。用户体验的改进还扩展到了执行，更新后的执行指针可以帮助用户找到当前正在执行的命令。

PC-DMIS 编辑窗口具有两重作用，即可作为测量程序执行队列，也能提供程序中包含的可编辑对象列表。

编辑窗口有两种显示模式：命令模式和概要模式。

命令模式提供程序的详细视图，概要模式显示简化视图，更便于查看和解释程序。程序变得很大时，概要模式特别有用，因为该模式为我们提供了程序的精简视图，便于查找和导览命令。

PC-DMIS 2021.1 中的概要模式更新后添加了新功能，但没有失去颇受欢迎的整洁外观。您将发现：

• 命令列表现在以加粗图块显示，更易于选中

• 显示/隐藏切换键以显示更多信息

• 新的峰值窗口，可在鼠标悬停在命令图块上时显示下方的命令

• 新箭头，可标识正在执行的命令

• 新切换键，用于手动切换到 DCC

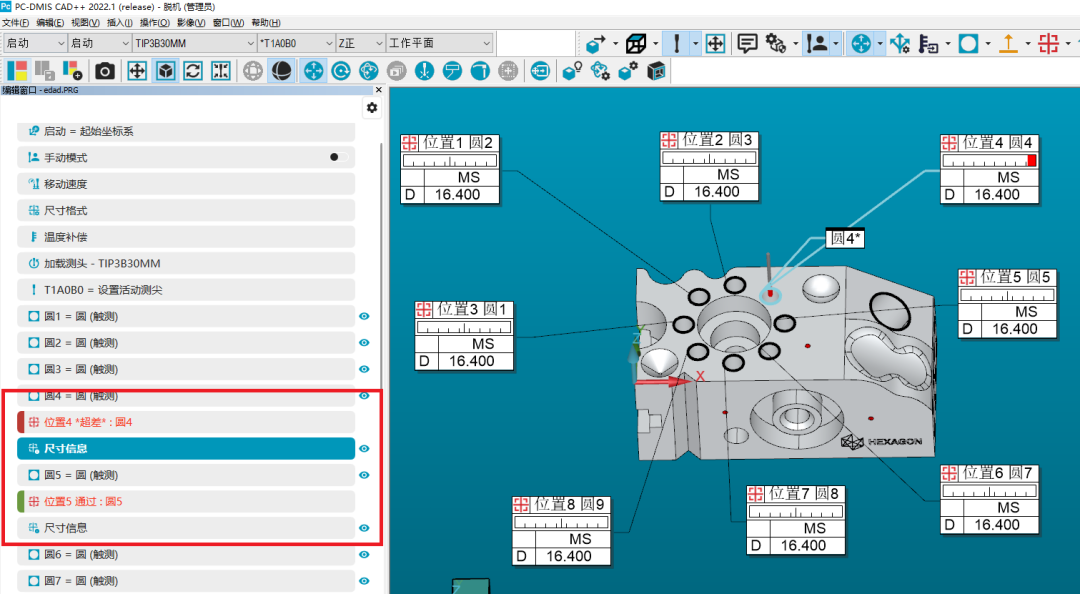

命令列表中的加粗图块

命令列表现在更加美观，概要模式视图中的每个项目都有明确的图块。尺寸合格与否的结果也通过这些图块的颜色来指示。绿色表示合格 - 在公差范围内 - 红色表示不合格，超出公差。

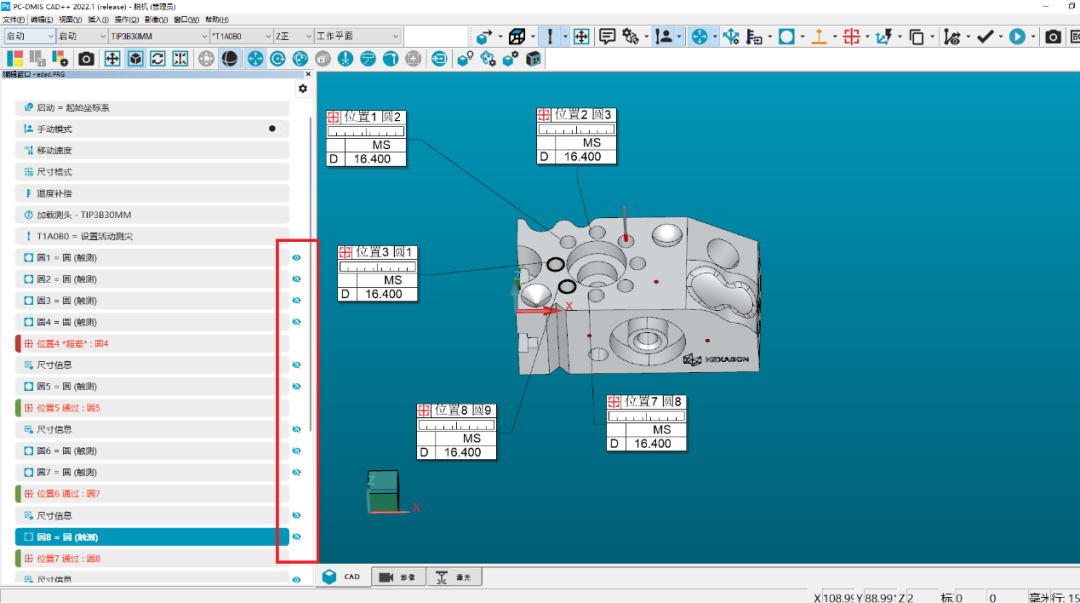

显示/隐藏切换键

通过显示或隐藏切换键，可以一键控制图形显示窗口中显示的标签。隐藏功能可用于单个功能或一组功能。还可以通过灰色显示的状态，以可视化表示方式来控制标记或清除标记。

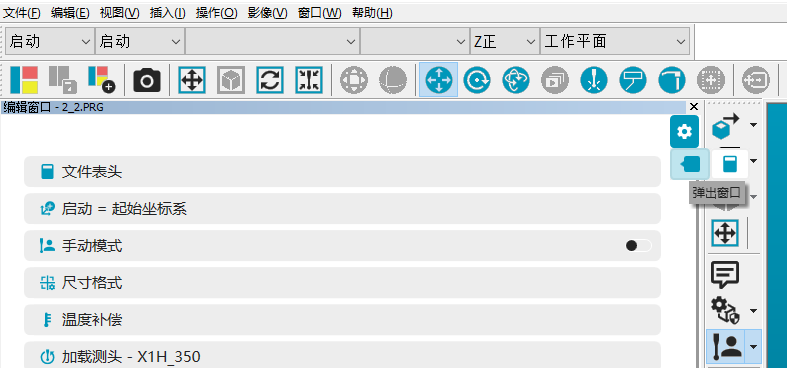

全新的弹出窗口

可以在设置中启用或禁用弹出窗口，如下图所示。启用后，将鼠标悬停在编辑窗口中的命令块上时，弹出窗口将提供有关功能或命令的更多详细信息。

识别执行命令

同样是在概要模式下，您现在将看到一个用于指示执行命令的箭头。停止执行时，此箭头将指向最后一个完全执行的命令。这有助于在编辑窗口中导航，尤其是在处理大型程序时。如果您要编辑程序，则会注意到箭头随后消失，直到再次开始执行程序时才会出现。

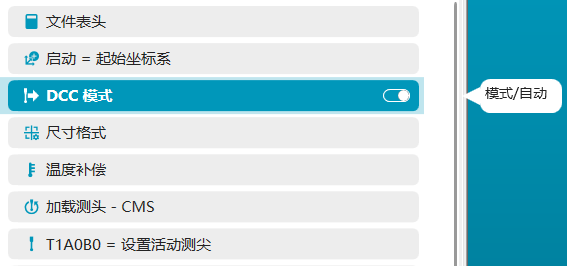

轻松从手动模式切换到 DCC 模式

借助现有概要模式，您可以在编辑窗口中的手动和 DCC 模式之间轻松切换。在图块中添加了一个切换键，一键即可切换模式。
