跳动与同心度/同轴度有什么区别呢？

前言

在几何公差中，跳动度和同心度/同轴度都需要关联基准，都是用来控制同心/同轴要素，那么它们之间存在什么区别呢？

  以一个径向截面为例，实际上跳动度综合了圆度和同轴度偏差；

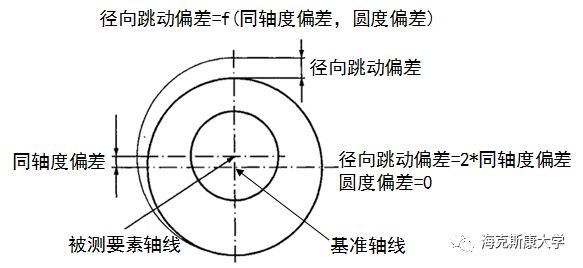

（1）假如被测截面圆度完美，只有同轴度偏差，则径向跳动度测量值=被测轴偏心值的2倍=同轴度测量值，这种情况下跳动度=同轴度；

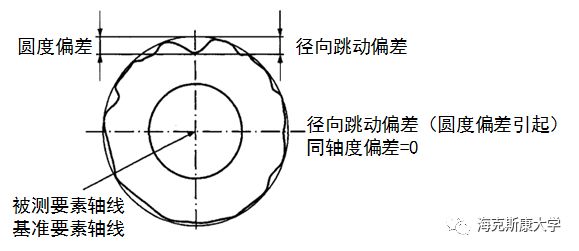

（2）假如被测截面的轴心与基准轴完美重合，只有圆度误差，则径向跳动度是由圆度误差引起的；

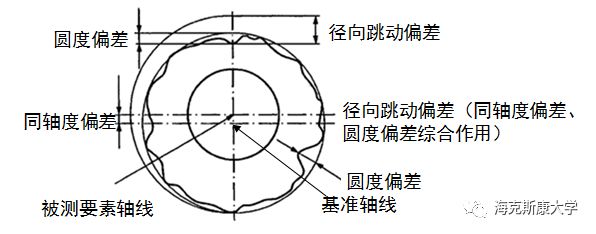

（3）假如被测截面的轴心既偏心又有圆度误差，则径向跳动是由圆度误差与同轴度偏差综合作用引起的；

   测量计算，以径向圆跳动为例：

（1）径向圆跳动计算方式美标和欧标是相同的，所有测量截面上表的读数差值不能超过跳动度值；

（2）同心度/同轴度计算两个标准略有区别

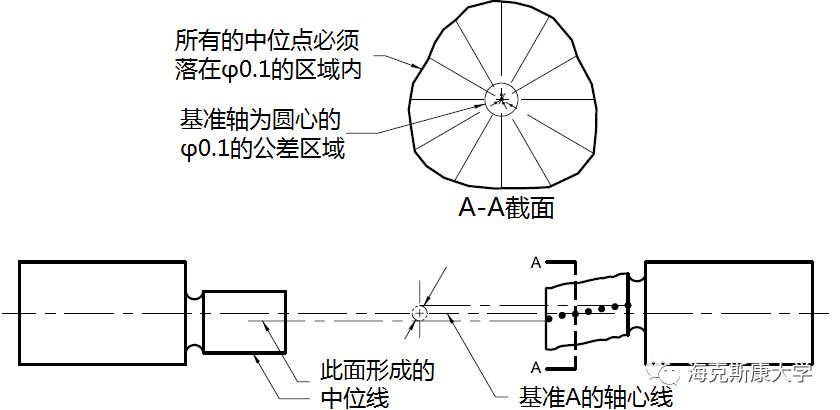

ASME Y14.5-2009计算的是每个圆周的所有径向中位点落在公差带内，在最新版2018版已经取消了同心度/同轴度；

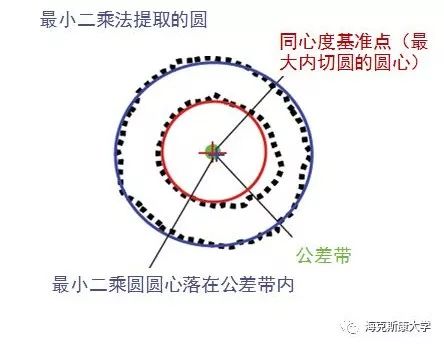

ISO1101计算的是每一圈截面的最小二乘圆圆心落在给定的公差带内；

从上面分析中我们可以看到，被测要素的径向跳动度总是大于或等于同轴度，跳动与同心度/同轴度的区别，您理解了吗？
