干货 | PC-DMIS中延伸公差的评价方法

前言

在发动机测量上，经常会遇到测量位置度的延伸公差，延伸公差带多用于保证紧固件在装配时避免干涉，延伸公差是给定了一个延伸距离，求其在延伸距离上的位置度，比较关键的是起始位置，直接影响了最后位置度距离的准确性。

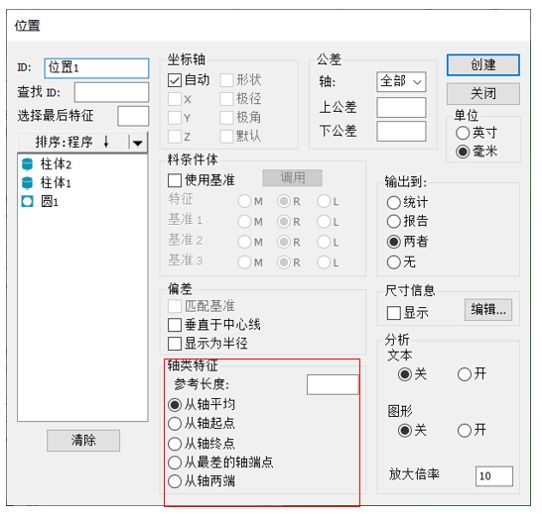

以往的测量方法是测量一个圆柱，然后根据图纸要求，评价位置度时在延伸对话框里直接输入一个指定距离，如图1所示。

图1

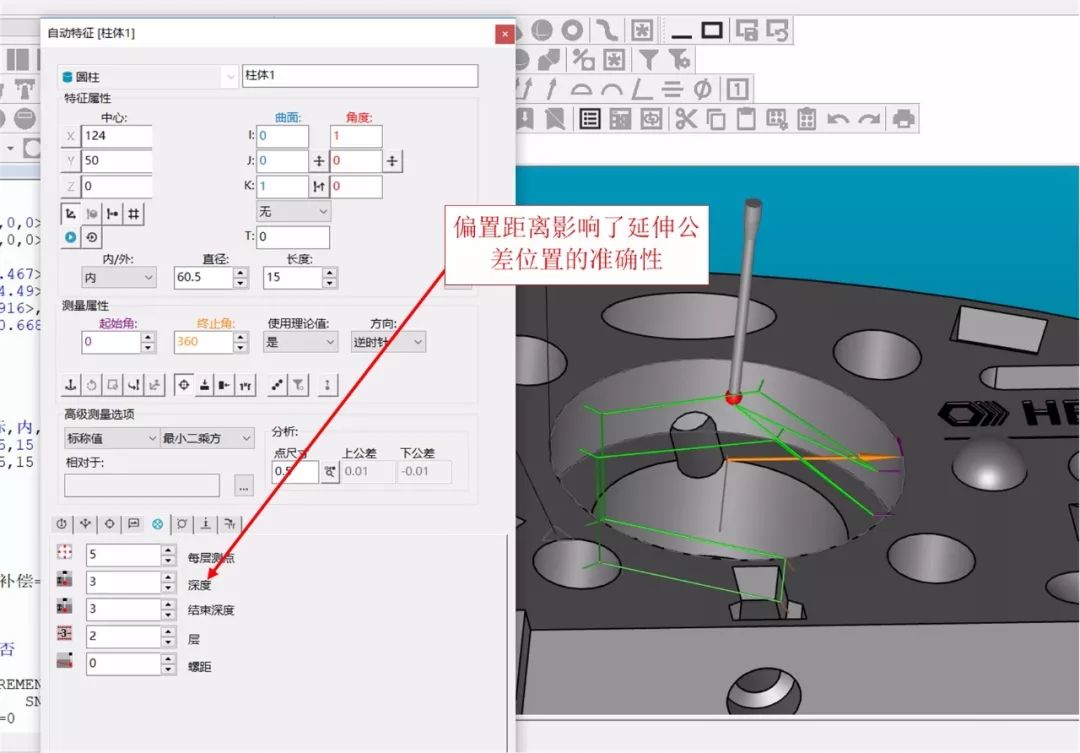

但在实际发现，如图2所示，圆柱在测量的时候会在上下测量的位置偏置一定距离，这样得到的圆柱高度会比理论圆柱长度短一些，如果评价此圆柱的延伸位置度，那么其延伸位置与理论位置有一定差异，得到的数据可能会不准确。

图2

解决方法：

为了能与实际更加接近，先测量一个圆柱，将其投影到基准面上，移出一个延伸公差做指定的高度，构造出一个理论平面，让圆柱与平面刺穿，得到这个点的位置就是其延伸公差带的位置度。

具体操作如下：

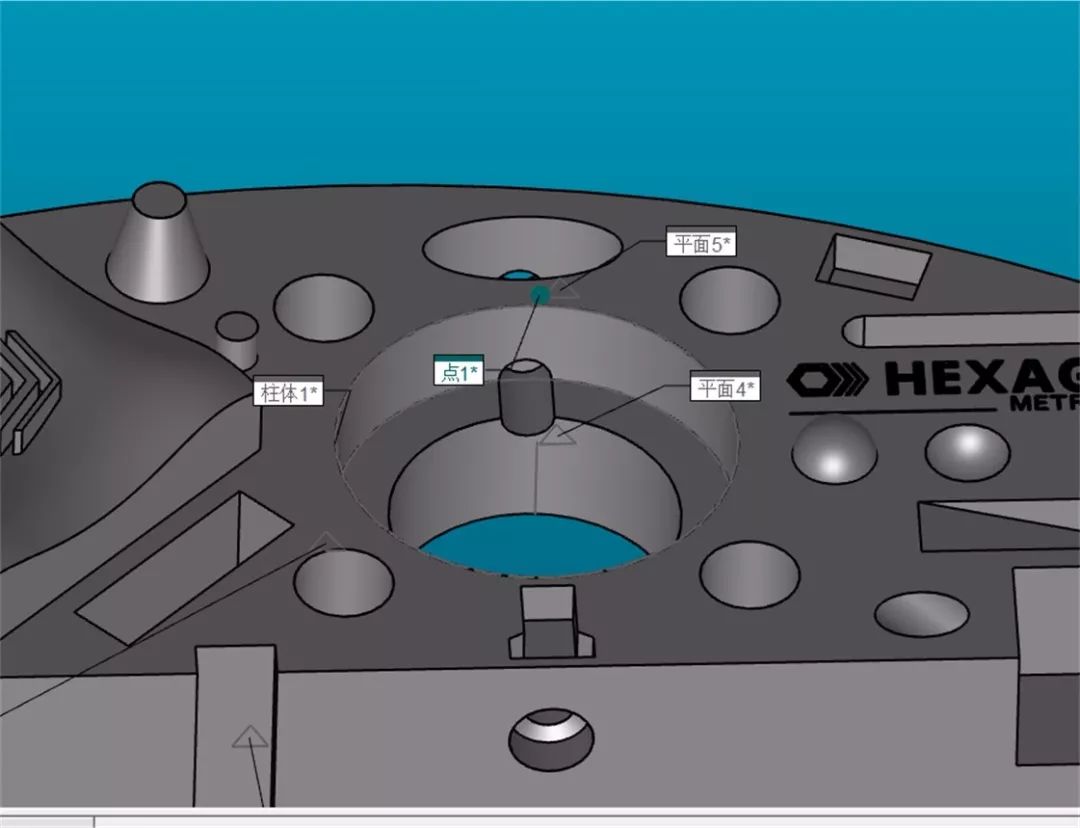

先测量一个圆柱1，然后再测量圆柱1上的投影平面4，然后把平面4平移一个偏置距离，得到平面5，让圆柱1刺穿平面5得到穿入点1，得到的点1就是延伸位置得到的准确高度，然后评价点1的位置度，就是所需要的延伸距离的位置度。
