文章为Hi_KER原创，因本人能力不足，文章难免有所纰漏，欢迎大家指正。

文章中部分中文名为HI_KER自行翻译，非官方翻译，特此提醒。

文章主要参考了 Logisim-Help-Tutorial （Logisim自带教程）

上一篇文章：Logisim元件用法详解二：Gates 门

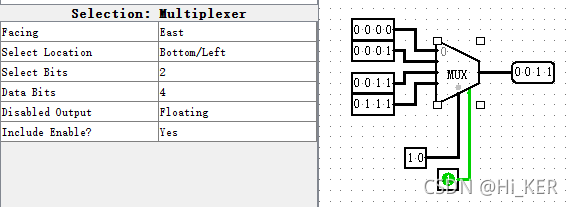

1.Multiplexer 多路选择器

简介

多路选择器将西面端口的输入复制到东面输出（多输入，一输出）。要输出哪个值是通过元件下端输入端口接收到的值确定的。

一些人把这个词拼成 multiplexor，但 multiplexer 才是主要的拼写。

引脚

(假设组件面朝东，选择端在底部/左侧)

西边，可变数字(输入，位宽匹配数据位属性)

有若干输入端口，可输入数据值，其中只有一个将被输出。每个输入数据值都有编号，从上到下编号，第一个编号为 0

东边(输出，位宽匹配数据位属性)

输出值将与某个输入值相同。如果选择输入包含任何未指定的位（例如：浮动），那么输出就是完全浮动的

南侧边缘，左侧用灰色圆圈表示(输入，位宽匹配Select Bits属性)

此输入的值决定将哪个输入进行输出

右侧南侧(输入，位宽1)

使能输入，当输入为0时，复用器的输出浮动

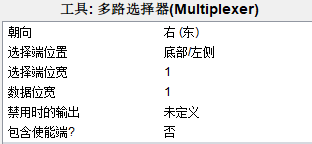

部分属性说明

Select Bits 选择端位宽

设置组件选择端位宽以及输入的端口数。若选择端位宽为 $n$ ，则多路复用器的输入端口数将是 $2^n$

Include Enable? 包含使能端？

为 Yes 时，元件南端右方有一个 1 为输入，控制元件是否可用

为 No 时，不显示该输入端

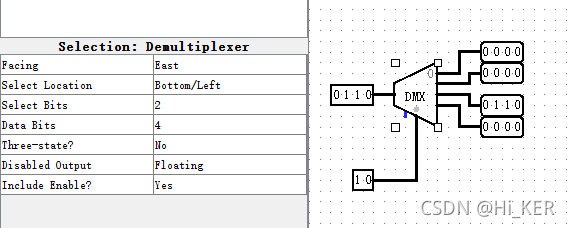

2.Demultiplexer 解复用器

简介

将西面边缘的输入复制到东面边缘的某个输出，是输出中哪一个是通过南侧的输入接收到的值指定的。一些人把这个词拼成 demultiplexor，但 demultiplexer 是主要的拼写。

解复用器可以和多路选择器（复用器）类比，具体属性不再赘述。

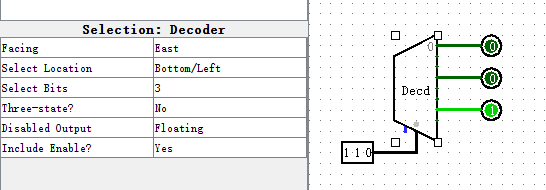

3.Decoder 译码器

简介

在一个输出端输出 1，在哪个端输出是 1 取决于南侧输入接收到的值。

引脚

(假设组件面朝东，选择底部/左侧)

东边，可变数字(输出，位宽1)

输出端从上到下编号，第一个编号为0。如果输出端的编号与当前通过南部的选择输入接收到的值相等，则这个端口的输出将为1，否则，它的值将是0或浮动，这取决于Three-State?（是否三态）属性。如果选择输入包含任何未指定的位，则所有输出都是浮动的

左侧南侧(输入，位宽1)

当 Enable 为0时，所有输出都是浮动的（或0），无论选择的输入是什么

南侧边缘，右侧用灰色圆圈表示(输入，位宽匹配Select Bits属性)

选择输入端，这个输入值决定了哪个输出端输出1

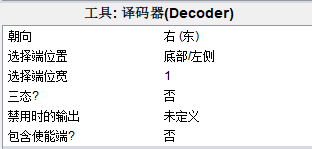

属性

Select Bits 选择端位宽

组件在其南端的选择输入的位宽。若选择端位宽为 $n$ ，则译码器的东边输出端口数将是 $2^n$

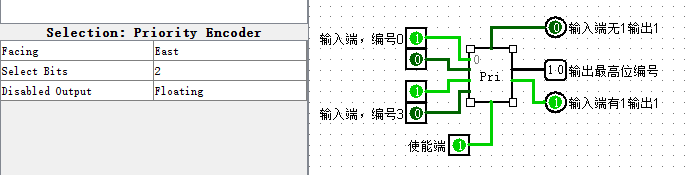

4.Pirority Encoder 优先编码器

简介

组件在其西边有多个输入，第一个输入编号为0，从上往下编号。该组件寻找值为1的输入的编号，并输出值最大的编号。例如，如果输入端编号为0、2、5和6的输入都是1，那么优先级编码器将输出 110（也就是编号6的二进制表示）。如果没有输入为1，或者组件被禁用，那么优先级编码器的输出是浮动的。

引脚

(假设组件面朝东)

西边，可变数(输入，位宽1)

输入端口

东边，上引脚(输出，位宽匹配Select Bits属性)

输出那些值为1的输入的最高编号，或者如果没有输入为1或如果组件通过Enable In输入禁用了则输出浮动

东边，下引脚(输出，位宽1)

如果该组件是启用的，且至少有一个索引的输入值为1，否则输出为0

南缘(输入，位宽1)

如果输入为0，则组件被禁用，否则组件将被启用

北边(输出，位宽1)

如果这个组件是启用的，并且没有索引的输入是1，否则输出为0

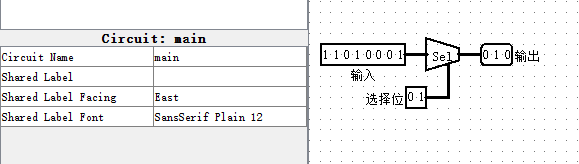

5.Bit Selector 位选择器

简介

给定一个 n 位的输入，将把输入分成几个大小相等的组(从最低阶位开始)。如果输出为 m 位，则一共分成 $\left \lceil \frac{n}{m} \right \rceil$ 组（但是编号从 0 开始），并输出选择输入所选择的组。

例如，如果我们有一个 8 位的输入01010101，而我们要有一个 3 位的输出，那么0 组将是最低阶的 3 位 101，1 组将是接下来的 3 位 010，2 组将是接下来的 3 位 001（顶部以外的位用0填充）。选择输入的位宽将是 2，选择这三组中的哪一组输出，但如果选择输入是3，那么将输出 000。
