利用Dynamo绘制行车道标线

 这里写到的行车道标线，主要讲的是实线和虚线两类。总体来说，实线部分因为它是连续的，所以只要能够获取到路线或者有桥面控制点坐标，那么就能依照前面箱梁放样制作的思路去生成；而虚线部分则需要进一步考虑哪里应该生成标线，哪里是需要断开的。

对于虚线部分制作的步骤流程如下：

• 利用dy读入桥面两侧控制点坐标；
• 将读入的两侧坐标进行一一连线；
• 在连线上依据标线偏移距离找到对应点；
• 将找到的对应点连成一条Curve线（这就是对应标线的中线）；
• 按照标线的长度（L）和连续两标线间的距离（D）最大公约数对Curve线进行划分；
• 在划分好的点上建立坐标系；
• 将标线轮廓转移至坐标系中；
• 对轮廓按照连线的角度（即各点处桥面横坡）进行旋转；
• 提取需要的轮廓生成实体。

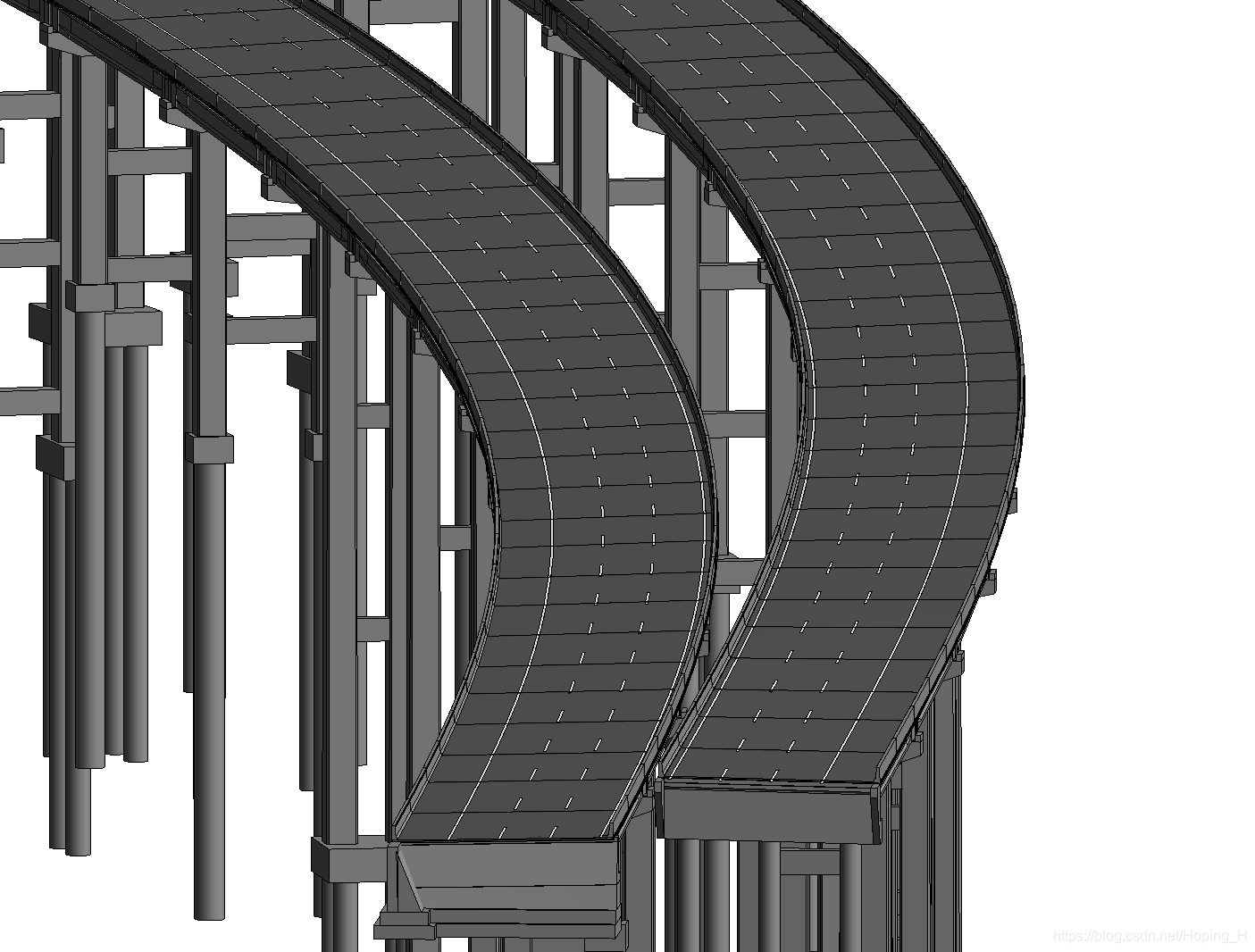

针对上面的流程，下面就一步步进行展示讲解，首先来张完成标线后的图。

同样，前面就是读取excel表格坐标数据。下面部分是根据左右两侧的数据生成两侧的点，将对应的点连成直线。有了一条条直
