嵌入式中断：统计各中断关键信息 (中断执行/挂起/被打断次数，中断优先级异常等)

最新推荐文章于 2024-07-30 01:31:18 发布
最新推荐文章于 2024-07-30 01:31:18 发布
阅读量1.7w 收藏 18
点赞数 3
分类专栏： 嵌入式开发 文章标签： 中断 嵌入式开发
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/HowieXue/article/details/119412518
版权

嵌入式中断：统计各中断关键信息 ，中断执行/挂起/被打断次数，中断优先级异常等

先上图

统计各中断优先级、执行次数，被挂起次数、被打断次数及异常中断情况，并用log打印出来：

在这里插入图片描述

在这里插入图片描述

实现方法：

核心方法是在中断处理函数(ISR)中，根据中断寄存器的数据，记录下当前中断执行次数、挂起Pending次数、被打断次数等数据，形成log统计并打印/存储。

因为每个中断产生时都会进入ISR，所以随着系统运行一定时间， 就可以统计出来所有中断的真实执行情况。

从代码实现上，就是创建一个统一API，例如interruptLog()，然后在每一个使用的IRQ Handler中调用该函数：
在这里插入图片描述

在这里插入图片描述

实现代码：

数据结构

下面进入代码讲解：

首先数据结构开始，创建一个数组InterruptLog[MAX_IRQNUM]，用来记录各中断数据

在这里插入图片描述

InterruptInfo 格式如下， 具体含义参见注释：
在这里插入图片描述

其中主要的是：

  • 中断执行次数：count

  • 被挂起次数：pendingCnt

  • 被打断（抢占）次数：preemptCnt

  • violatedCnt ：代表当前中断优先级大于BasePRI
    这种异常情况，(因为我们程序中定义各中断都不允许被打断，所以都不能大于BasePRI)

BASEPRI为优先级屏蔽寄存器，优先级数值大于或等于该寄存器的中断都会被屏蔽，为零时不屏蔽任何中断在这里插入图片描述

初始化

然后我们在初始化中，根据使用的MCU和IRQ，填充InterruptLog数组的一些Name和irqNum。

这里使用多少中断 就填写，其他的都是Unknown。

不同的MCU irqNum也不同，需要根据Datasheet找到正确的num，具体可以查看MCU中断向量表

在这里插入图片描述

获取中断寄存器数据：ICSR

首先，因为我们要知道当前中断控制寄存器的内容，需要获取 ICSR (Interrupt Control and State Register) 中断控制状态寄存器内容

ARM NVIC Controller 寄存器说明(CortexM7)：https://developer.arm.com/documentation/dui0646/c/cortex-m7-peripherals/nested-vectored-interrupt-controller?lang=en

因为我们用的MCU基于CortexM， 通过上面链接查询到ARM定义的CortexM7，基地址0xE000ED04就是ICSR数据，
如下图：
在这里插入图片描述
而通过ICSR数据定义，我们可以知道

  • [8:0] Bit (VectActive)代表了当前Active且需要执行的中断Num
  • [20:12] (VectPending)是被Pending的最高优先级中断Num

在这里插入图片描述

如下图VectActive 和VectPending描述
在这里插入图片描述
在这里插入图片描述

这样我们就可以统计出当前中断执行的次数count，和该中断执行时，被Pending的中断，并将相应的Cnt++：

代码如下：
在这里插入图片描述

void interruptLog(void)
{
  uint32_t icsr = ( * ( ( volatile uint32_t * ) 0xE000ED04 ) );
  uint8_t index = (uint8_t)(icsr & 0xFFUL);  //Active Interrupt

  // Current Interrupt count
  InterruptLog[index].count++;

  CheckActiveRegister(index);

  //Pending Interrupt with higher priority
  index = (uint8_t)((icsr & 0xFF000UL) >> 12);
  if(index)
  {
	  InterruptLog[index].pendingCnt++;
  }

}

获取中断寄存器数据：IABR

根据IABR(Interrupt Active Bit Register）中断活动状态寄存器获取中断数据，用来得到其他中断被抢占的次数等

还是通过ARM NVIC寄存器表格，我们找到地址0xE000E300- 0xE000E31C为IABR，记录了所有中断Active状态的寄存器：
在这里插入图片描述
既我们可以通过NVIC_IABR0-NVIC_IABR7 知道，中断处理的当前时刻，有哪些其他中断是Active的（代表其他中断被该中断抢占了）
在这里插入图片描述

代码上， preemptCnt 和 violatedCnt 则需要通过CheckActiveRegister() ，检查当前所有Active的中断信息来换算，先将各IABR寄存器数据读出来：
在这里插入图片描述

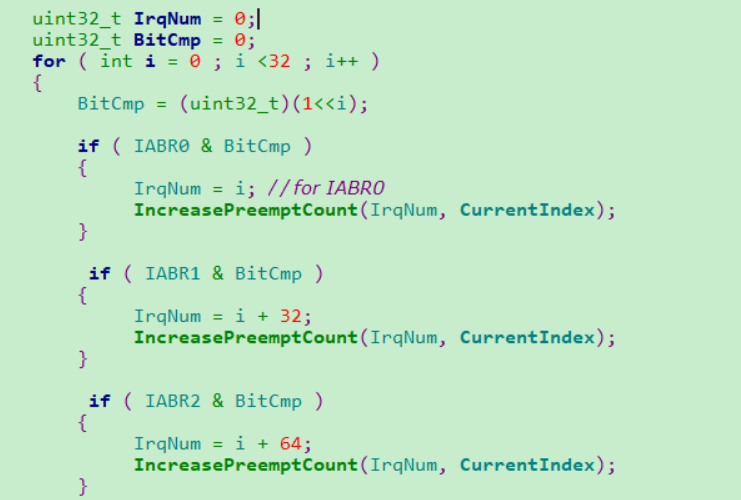

通过For循环，遍历IABR0 - IABR7寄存器的数据
如果有Actived，则将IrqNum 通过IncreasePreemptCount(IrqNum, CurrentIndex)处理:

在这里插入图片描述

CheckActiveRegister整体代码如下：

void CheckActiveRegister(![uint32_t](https://img-blog.csdnimg.cn/c43a8ca13bdf45a18a95f4d44927ca94.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBASG93aWVYdWU=,size_20,color_FFFFFF,t_70,g_se,x_16)
 CurrentIndex)
{
	uint32_t IABR0 = ( * ( ( volatile uint32_t * ) 0xE000E300 ) );
	uint32_t IABR1 = ( * ( ( volatile uint32_t * ) 0xE000E304 ) );
	uint32_t IABR2 = ( * ( ( volatile uint32_t * ) 0xE000E308 ) );
	uint32_t IABR3 = ( * ( ( volatile uint32_t * ) 0xE000E30C ) );
	uint32_t IABR4 = ( * ( ( volatile uint32_t * ) 0xE000E310 ) );
	uint32_t IABR5 = ( * ( ( volatile uint32_t * ) 0xE000E314 ) );
	uint32_t IABR6 = ( * ( ( volatile uint32_t * ) 0xE000E318 ) );
	uint32_t IABR7 = ( * ( ( volatile uint32_t * ) 0xE000E31C ) );

	uint32_t IrqNum = 0;
	uint32_t BitCmp = 0;
	for ( int i = 0 ; i <32 ; i++ )
	{
		BitCmp = (uint32_t)(1<<i);

	    if ( IABR0 & BitCmp )
	    {
	    	 IrqNum = i; //for IABR0
	    	 IncreasePreemptCount(IrqNum, CurrentIndex);
	    }

		 if ( IABR1 & BitCmp )
	    {
	    	 IrqNum = i + 32;
	    	 IncreasePreemptCount(IrqNum, CurrentIndex);
	    }

		 if ( IABR2 & BitCmp )
	    {
	    	 IrqNum = i + 64;
	    	 IncreasePreemptCount(IrqNum, CurrentIndex);
	    }

		 if ( IABR3 & BitCmp )
	    {
	    	 IrqNum = i + 96;
	    	 IncreasePreemptCount(IrqNum, CurrentIndex);
	    }
		 if ( IABR4 & BitCmp )
	    {
	    	 IrqNum = i + 128;
	    	 IncreasePreemptCount(IrqNum, CurrentIndex);
	    }
	}



}

换算中断抢占数据

在IncreasePreemptCount中，首先通过__get_BASEPRI()获取当前BasePRI的数值。

既程序设置configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 的数值
（相关知识介绍可参考上篇博文：深入Contex-M中断优先级原理及设置 (万字总结)）

之后判断如果IRQ_Index 不是当前中断，既该中断打断了其他中断，则将被打断的IRQ preemptCnt++（记录中断被打断的次数）

同时根据CurrentBasePRI和configMAX_SYSCALL_INTERRUPT_PRIORITY 数值，判断是否是异常情况，如果是，则记录异常的中断优先级和异常次数：
在这里插入图片描述

代码：

void IncreasePreemptCount(uint32_t IrqNum, uint32_t CurrentIndex)
{
	uint32_t IRQ_Index = 0;
	uint32_t CurrentPriorityValue = 0;
	IRQ_Index = IrqNum + 16;

	CurrentBasePRI = __get_BASEPRI();
	//irqNum: Actived IRQ
	//CurrentIndex: Preempt other's IRQ index
	if ( IRQ_Index != CurrentIndex )
	{
	   //Been Preempted
	   InterruptLog[IRQ_Index].preemptCnt++;

		if (( CurrentBasePRI != configMAX_SYSCALL_INTERRUPT_PRIORITY ) && (CurrentBasePRI != 0x0 ))
		{
			ErrorCnt_Priority++;
		}
		else if ( CurrentBasePRI == configMAX_SYSCALL_INTERRUPT_PRIORITY)
		{
			CurrentPriorityValue =  NVIC_GetPriority((IRQn_Type)(CurrentIndex - 16));
			//if current Irq priority lower than ConfigMAX_SYSCALL, not permit to preempt
			if (CurrentPriorityValue > configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY)
			{
			    InterruptLog[CurrentIndex].violatedCnt++;
				InterruptLog[CurrentIndex].violatedPriorityNum = CurrentPriorityValue;
			}

		}


	}
	else //Current IRQ , do nothing
	{

	}
}

打印/存储全部中断数据

在程序运行中，通过命令行或者定时等触发方式，将中断数据信息打印出来供分析：

在这里插入图片描述

STATIC void printInterruptLog(void)
{
  int16_t index;
  iprintf("\n****** Interrupts Statistics ******");

  for(index = IRQ_INDEX_START; index < MAX_IRQNUM; index++)
  {
  	//Check if interrupt occured & pended & preempted
    if(InterruptLog[index].count || InterruptLog[index].pendingCnt || InterruptLog[index].preemptCnt)
    {
      iprintf("\nException %9s; Numer: %3d; Priority: %2d; Counts: %9d; Pending: %9d; Preempt: %9d; violatedCnt:%3d;violatedPriorityNum:%2d ",
        InterruptLog[index].name,
        (index-IRQ_INDEX_START),
		NVIC_GetPriority((IRQn_Type)(index-IRQ_INDEX_START)),
        InterruptLog[index].count,
        InterruptLog[index].pendingCnt,
        InterruptLog[index].preemptCnt,
        InterruptLog[index].violatedCnt,
        InterruptLog[index].violatedPriorityNum);
    }
  }
 iprintf("\n************************************\n");

在这里插入图片描述

Debug查看运行情况

查看BasePRI ：

在这里插入图片描述

我这里BasePRI 最大是0x20， 因为程序定义configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 为2 在这里插入图片描述

查看中断记录情况
在这里插入图片描述
