6kw单相光伏并网逆变器plecs仿真模型 1）拓扑结构:两级式并网，前级为两路boost交错升压电路，后级为H

在新能源技术日益重要的当下，光伏并网的发展越来越受到人们的关注。对于6kw单相光伏并网逆变器而言，建立准确的仿真模型及实施精确的控制策略是其关键技术之一。本文将围绕该逆变器的拓扑结构、控制方式以及仿真模型进行详细阐述。

一、拓扑结构

该6kw单相光伏并网逆变器采用两级式并网结构，前级为两路boost交错升压电路，后级为H4/Heric/H6逆变电路之一（可由需求选择）+Lcl滤波电路。

前级boost升压电路，作为光伏发电中的重要部分，采用两路交错boost电路设计，可以有效地提高的效率和稳定性。后级逆变电路则采用先进的H桥式逆变器，配合Lcl滤波电路进行电流控制。这种结构既有利于降低谐波，又能有效提升并网功率因数。

二、控制方式

1. 光伏电池MPPT算法

对于光伏电池的MPPT算法，采用PO扰动观察法。这种方法通过不断对光伏电池的工作点进行微小扰动，观察其输出功率的变化来寻找最大功率点，从而提高光伏电池的转换效率。

2. Boost电路控制策略

Boost电路采用电压、电流双闭环控制策略。电压环采用PI控制，保证输出电压的稳定；电流环也采用PI控制，以实现快速响应和精确控制。同时，为了抑制Boost电路中的谐波干扰，采用了电压电流双闭环的协同控制策略。

3. 逆变电路控制策略

逆变电路同样采用电压、电流双闭环控制策略。电压环除了采用PI控制外，还加入陷波器以抑制母线二次纹波的影响。电流环则采用PR控制，以实现精确的电流跟踪和快速响应。此外，为了抑制电网电压波动的影响和Lcl谐振尖峰，还加入了电网电压前馈控制和有源阻尼技术。

4. 调制策略与锁相环技术

调制策略采用单/双极性可选的SPWM方法，根据实际需求选择合适的调制方式。电网锁相则采用sogl-pll锁相环技术，确保并网电流和电网电压完美同相，提高并网效率。

三、仿真模型

在上述理论基础上，建立6kw单相光伏并网逆变器的plecs仿真模型。通过仿真模型可以直观地观察到的运行状态、电压电流波形以及各种控制策略的效果。同时，还可以通过仿真对参数进行优化，以提高的性能和稳定性。

总之，通过建立准确的仿真模型和实施精确的控制策略，可以有效地提高6kw单相光伏并网逆变器的性能和稳定性，为新能源技术的发展和应用提供有力支持。

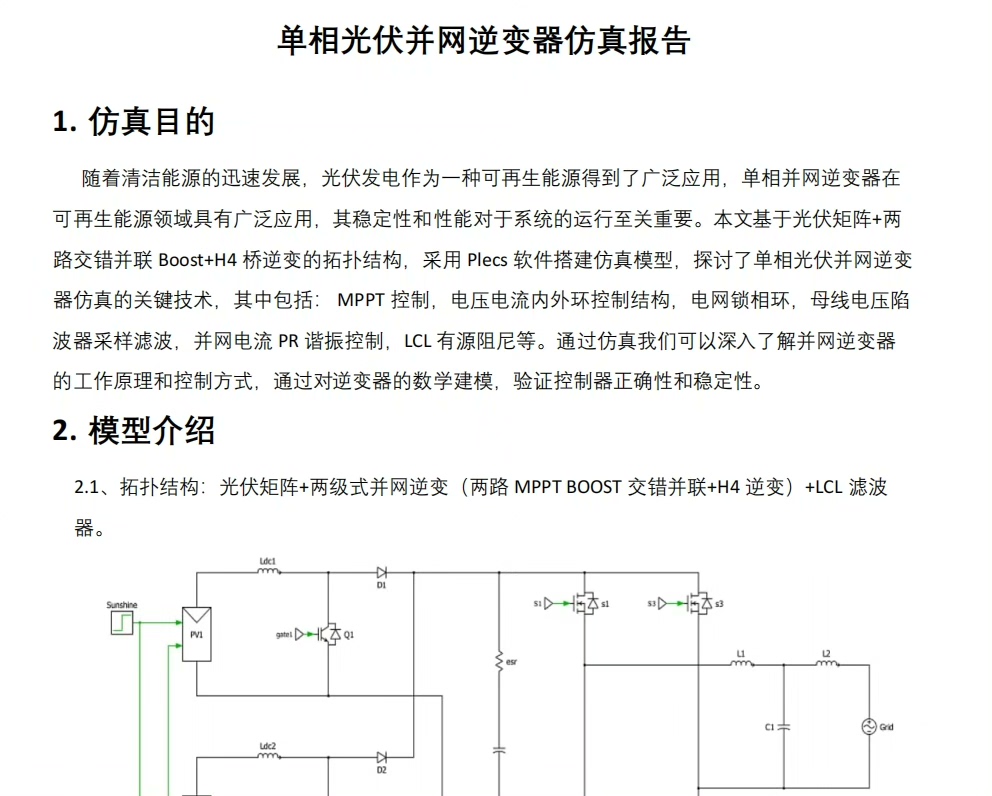

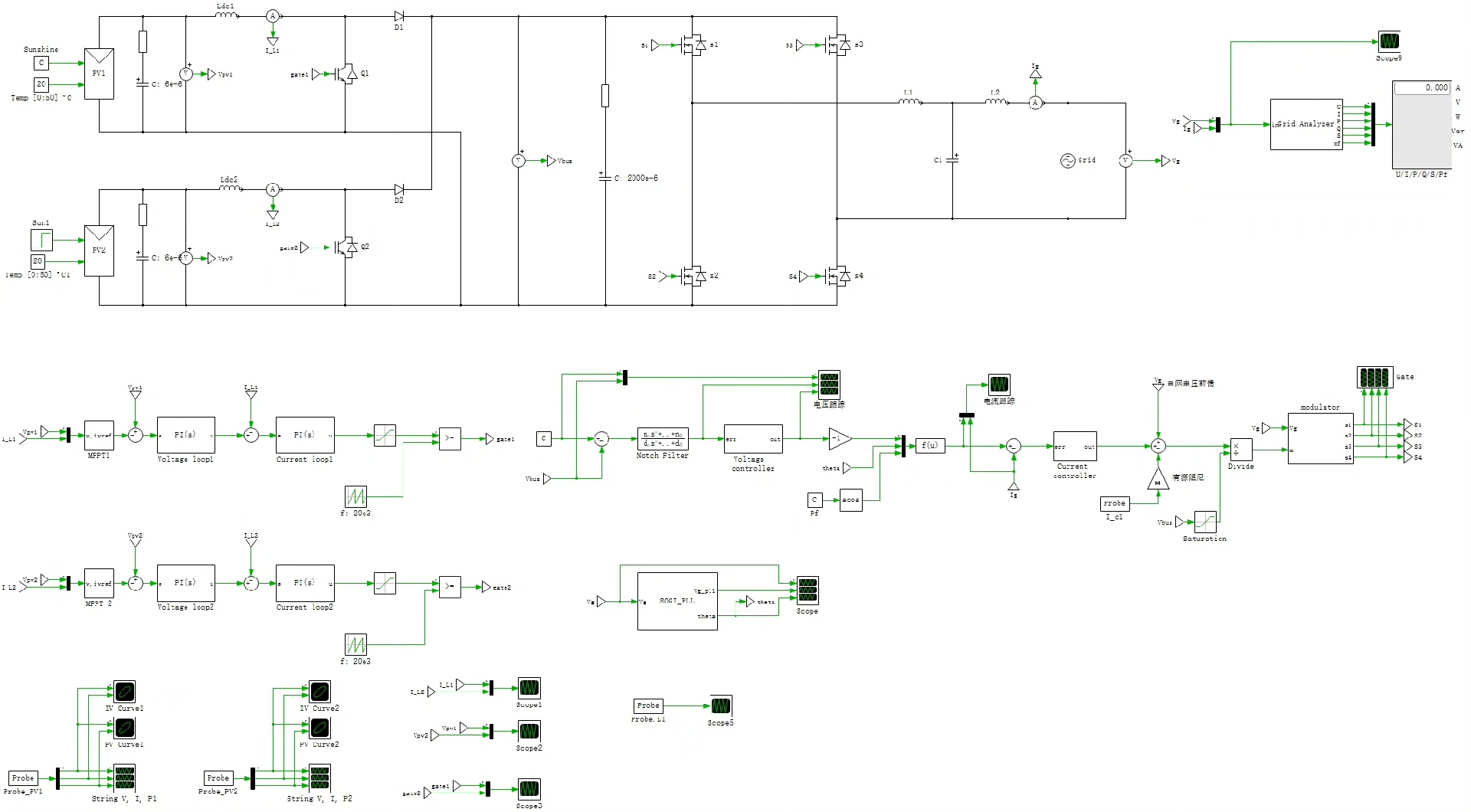

6kw单相光伏并网逆变器plecs仿真模型

1）拓扑结构:两级式并网，前级为两路boost交错升压电路，后级为H4 /Heric/ H6逆变电路（3种逆变电路可选）+Lcl滤波电路；
2）控制方式
光伏电池采用【PO扰动观察法】mppt算法，
Boost采用电压、电流双闭环控制，电压环采用PI控制；电流环采用PI控制
逆变采用电压，电流双闭环控制，电压环采用PI控制+陷波器抑制母线二次纹波的影响，电流环采用PR控制，同时加入电网电压前馈控制，有效抑制电网电压波动的影响；加入有源阻尼抑制LCl谐振尖峰。
调制策略采用【单/双极性可选】SPWM方法；
电网锁相采用sogl-pll锁相环，并网电流和电网电压完美同相；
同时加入功率因素可调功能，支持无功输出。
仿真结果如下：
【01】光伏电池 输出电压、电流、功率 曲线
【02】并网电压、并网电流 波形

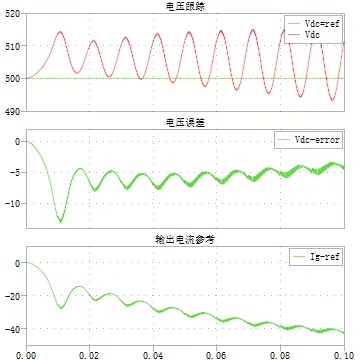

【03】直流母线电压 参考值和输出值 波形
【04】锁相环跟踪效果
【05】驱动信号
商品包括：

1. Plecs仿真模型一份，
   2 .仿真报告一份，

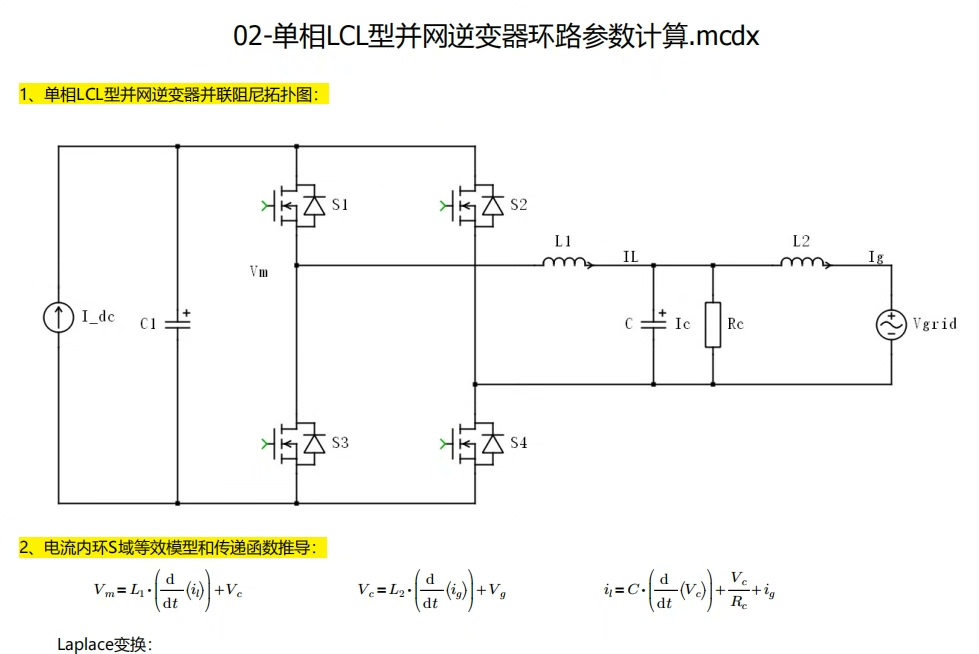

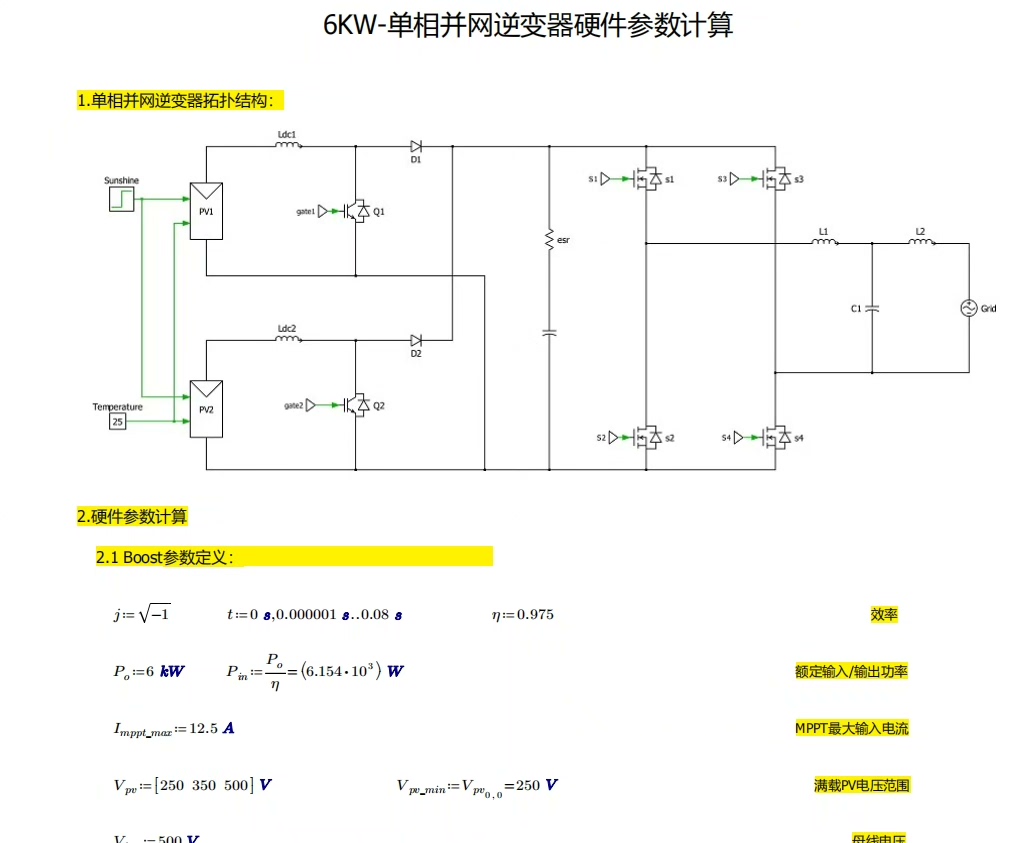

   3 .主功率硬件参数计算文档一份(mathcad prime 8.0)
   环路参数计算文档二份(mathcad prime 8.0) boost电压电流环参数，逆变电压电流环路参数
2. 参考文档若干
