嘉立创国产EDA下载与使用教程（一）

一.嘉立创EDA版本简介

嘉立创EDA分为客户端版本与在线版本，两者都有专业版与标准版，下面附上在线版的地址。

嘉立创EDA在线专业版

嘉立创EDA(专业版) - V2.2.32

嘉立创EDA在线标准版

嘉立创EDA(标准版) - 免费、易用、强大的在线电路设计软件

标准版与专业版区别

1.专业版的设计容量较大于标准版；

2.专业版功能集成度更高；这里推荐大家使用专业版。

（后续教程我以专业版为例）

二.常用客户端下载地址

软件下载 - 嘉立创EDA

三.下载步骤

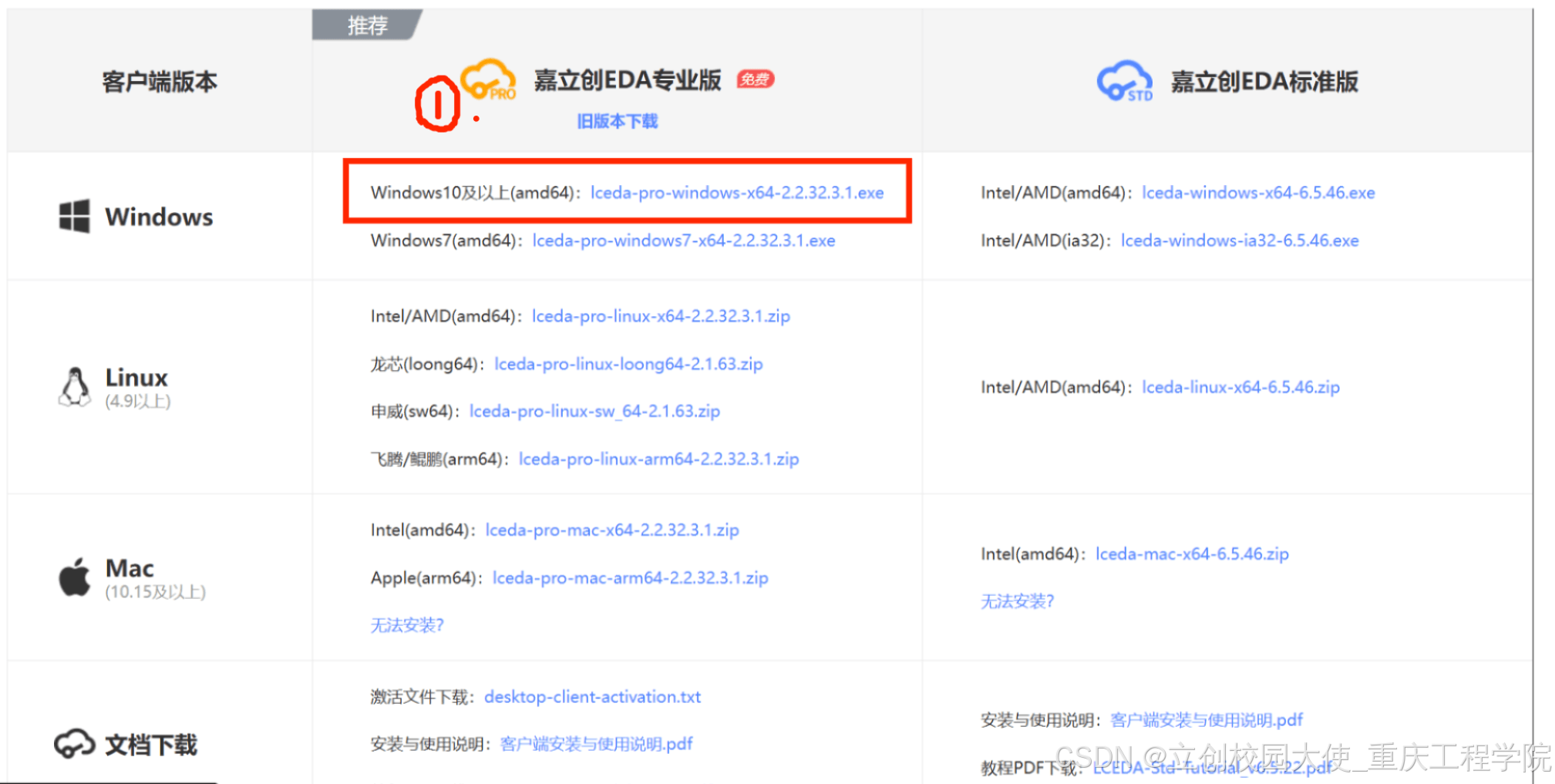

1.打开网址后，找到对应系统的版本，我的是Window版本；

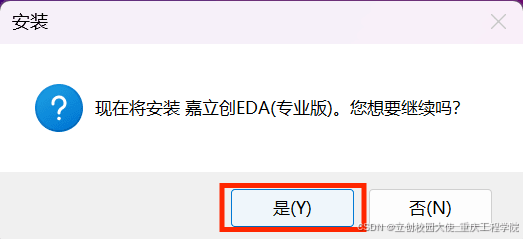

2.下载完成后，打开文件.exe,这时会弹出窗口。我们点击“是”；

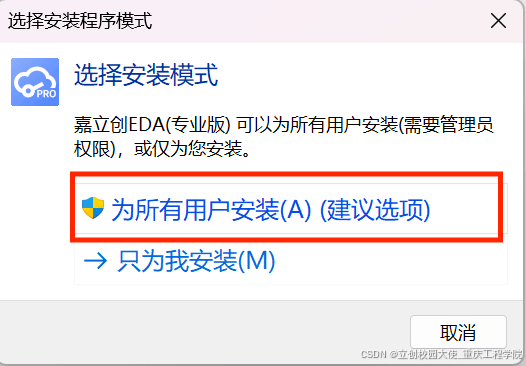

3.接下来继续点击“为所有用户安装选项”，这样即使切换用户后也会有；

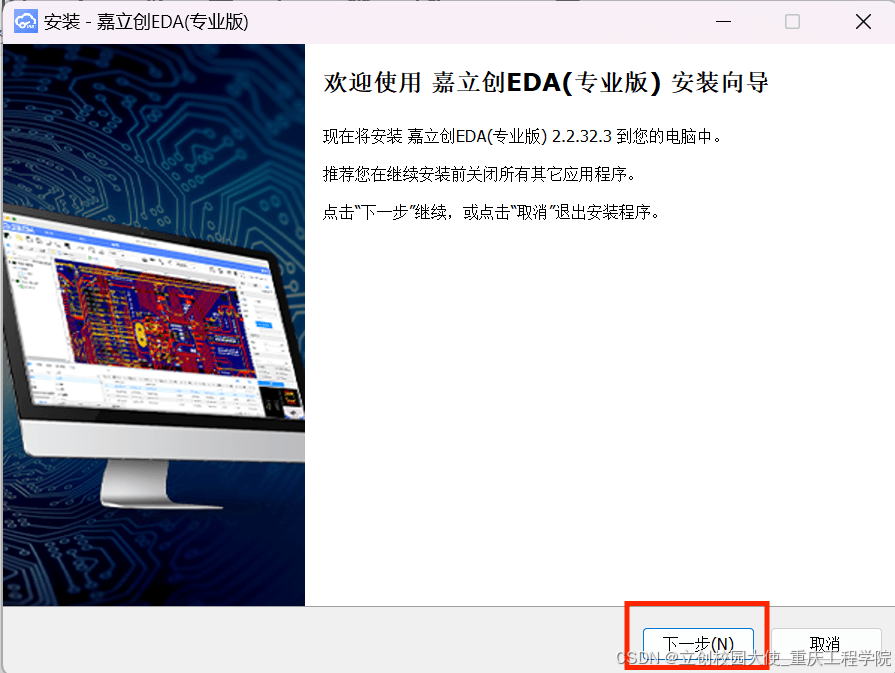

4.然后就是嘉立创EDA的安装向导了，我们点击“下一步”；

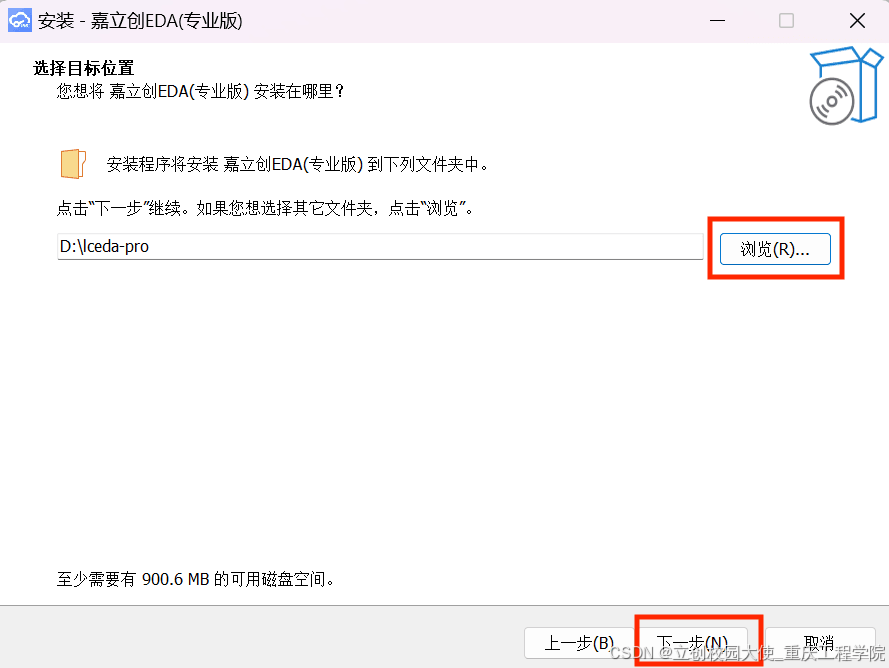

5.选择安装的位置，点击“浏览”，选择一个合适的位置；建议不要安装在C盘；再点击“下一步”；

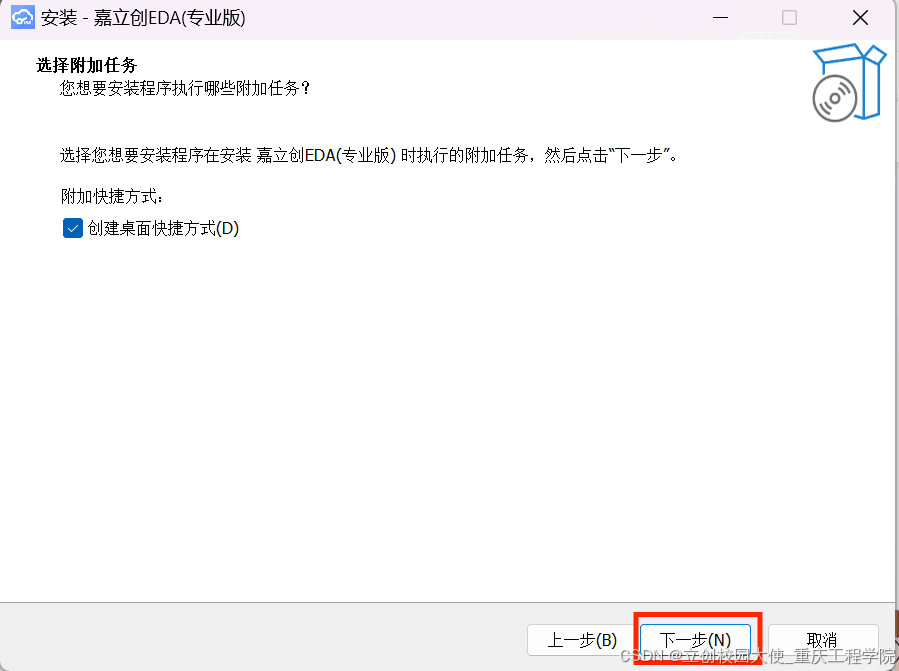

6.我们继续点击“下一步”。

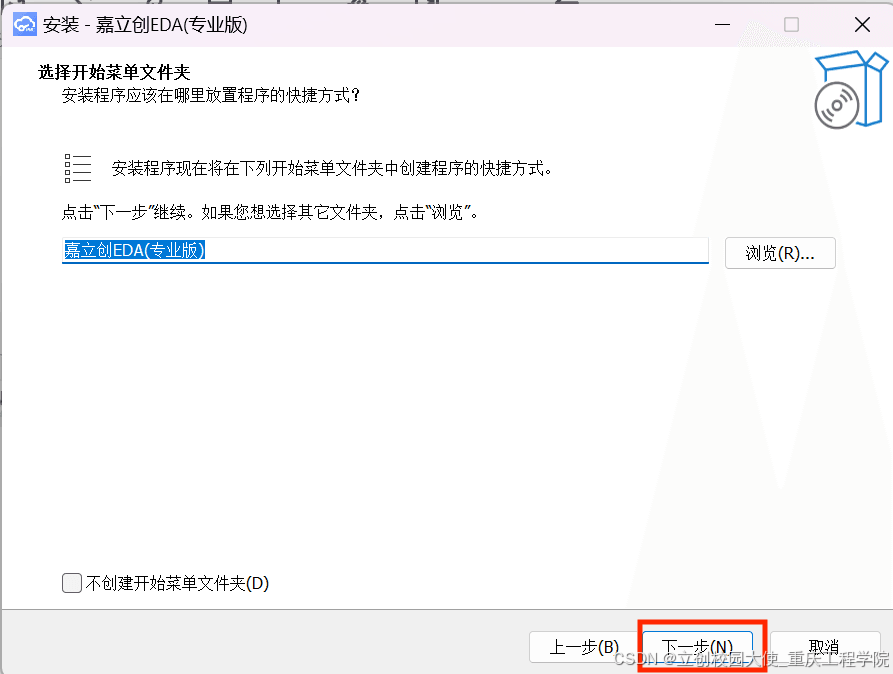

7.点击“下一步”，保持默认设置；

8.点击“完成”；这样我们就安装好了；

四.EDA界面介绍

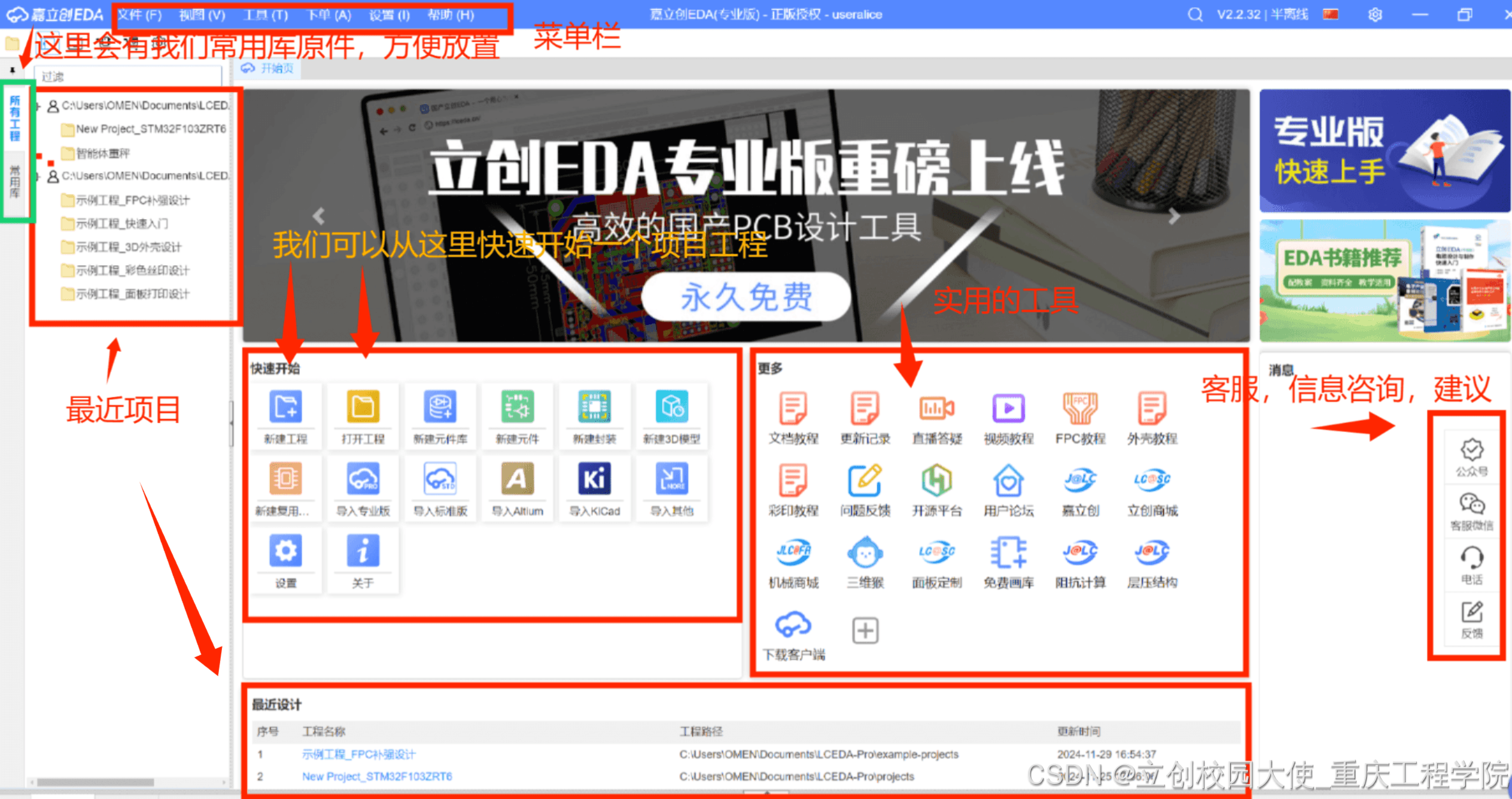

先对EDA界面有个大致了解。

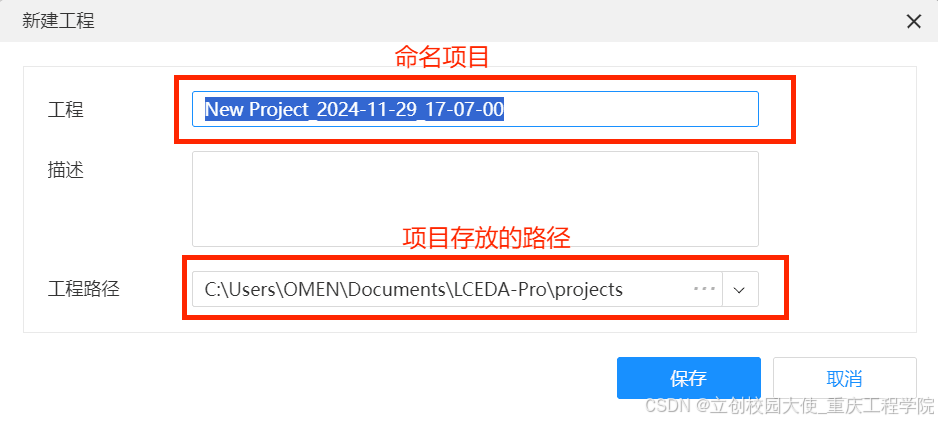

1.我们点击"新建工程"，这里工程路径最好别放在C盘；

2.点击‘保存’，这样我们就得到了一个项目工程。

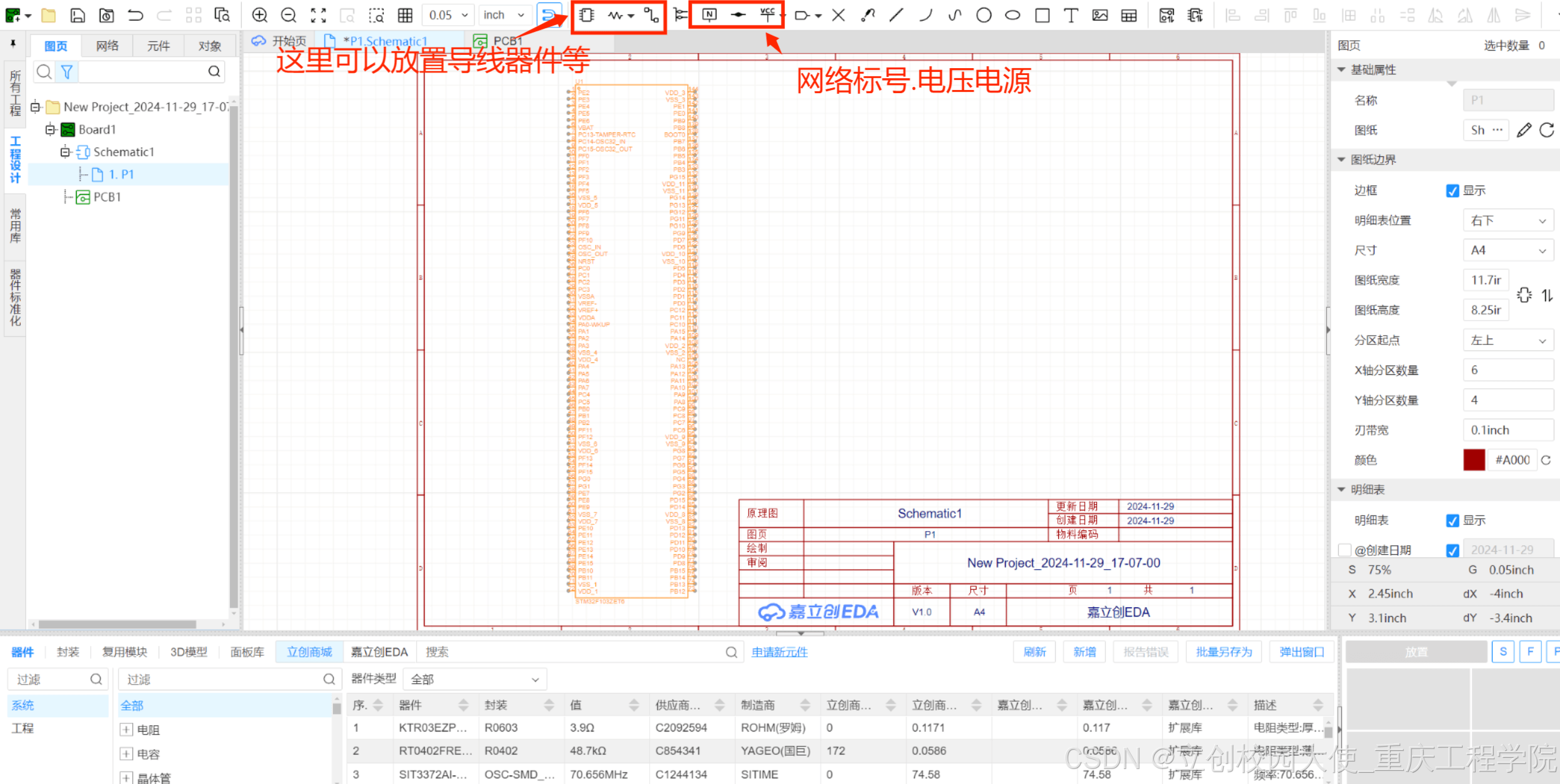

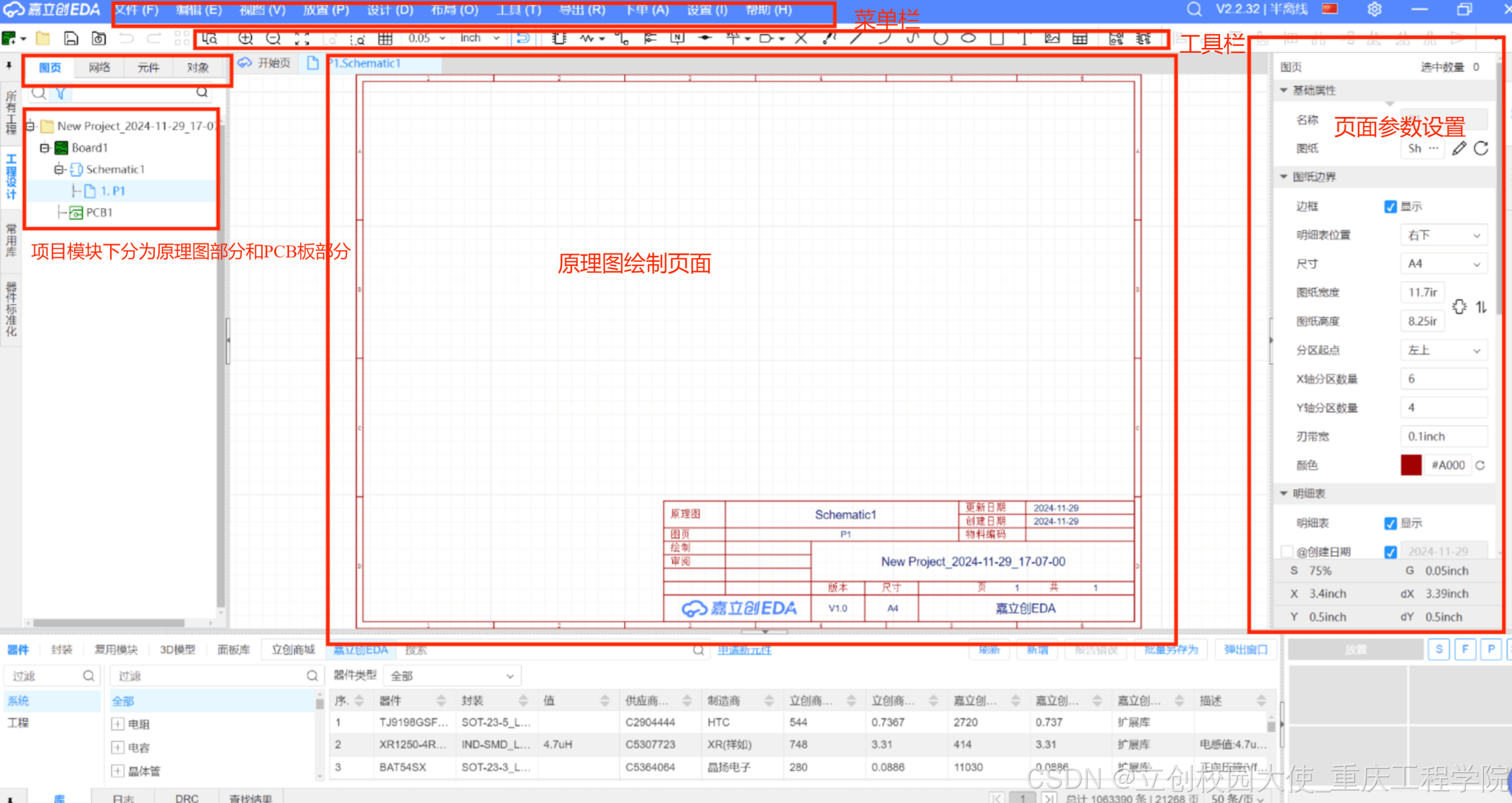

3.好，接下来，就可以开始我们原理图设计之旅。

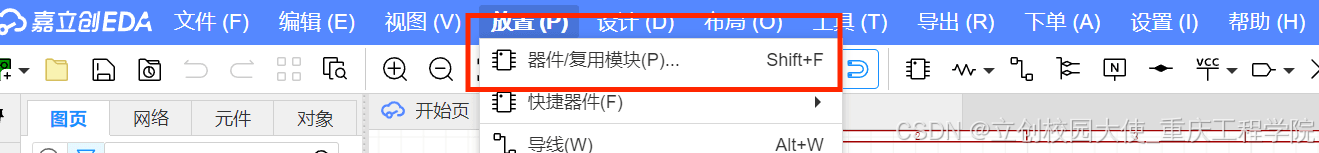

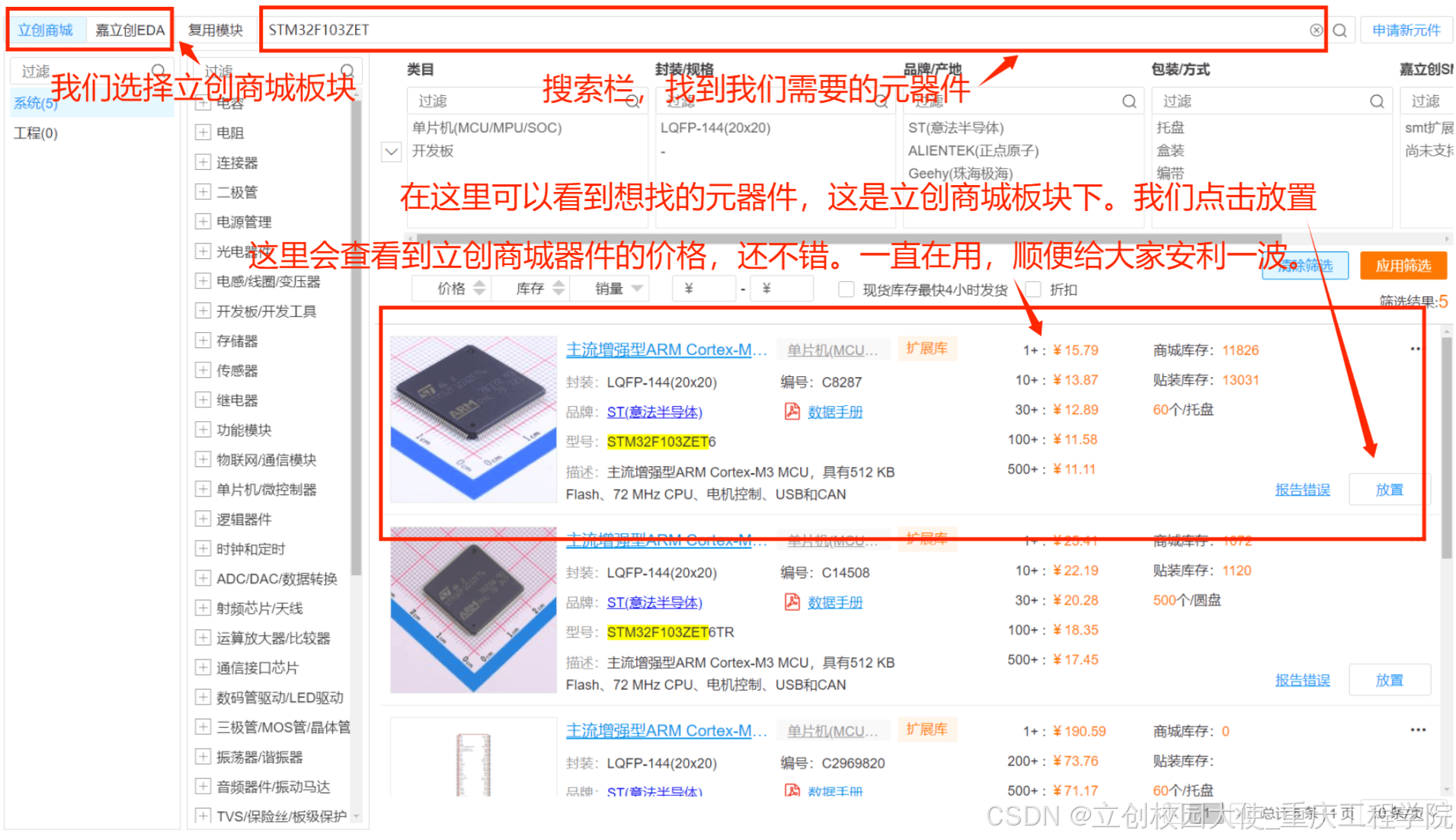

4.在菜单栏“放置”选项放置我们的第一个元器件，我们以绘制STM32F103ZET最小系统板为例为例。

5. 我们在左侧项目栏里“常用库”也可以选择放置器件；

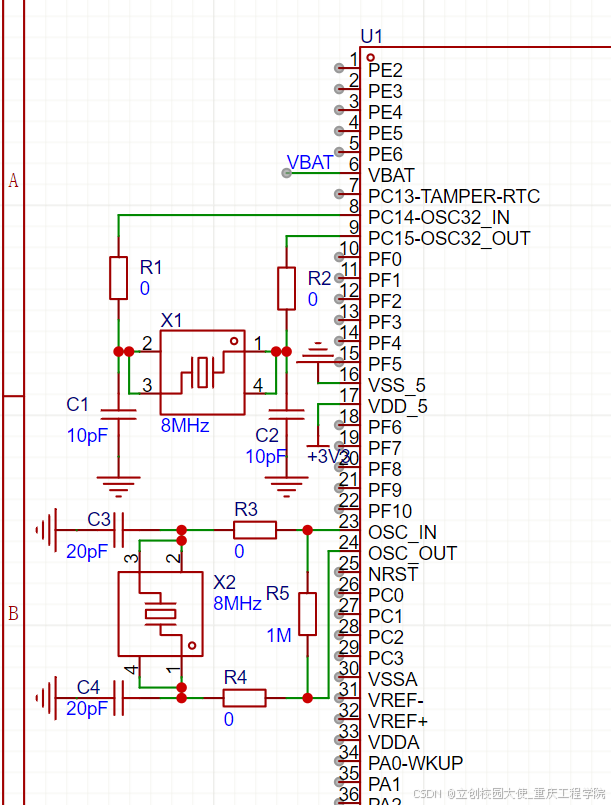

6.这是我绘制好的一部分晶振电路；这里会涉及到元器件放置技巧和快捷键；空格旋转器件方向，双击数值修改；

原理图快捷键

W	绘制导线
B	绘制总线
U	总线分支
N	网络标签
P	放置管脚
L	绘制折线
O	绘制多边形
Q	绘制贝塞尔曲线
C	绘制圆弧
S	绘制矩形
E	绘制椭圆
F	自由绘制
T	放置文本
I	修改选中器件
Ctrl+Q	标识符VCC
Ctrl+G	标识符GND
Ctrl+R	仿真当前文档
Ctrl+J	打开仿真设置对话框
Ctrl+Shift+X	批量选中元件，布局传递到PCB
Shift+T	打开符号向导
Alt+F	打开封装管理器

7.由于时间关系，最小系统板的完整绘制会在之后更新。
