嘉立创EDA-标准版PCB绘制

        前文介绍了嘉立创EDA的几个优点，本章介绍一下嘉立创EDA-标准版的使用。

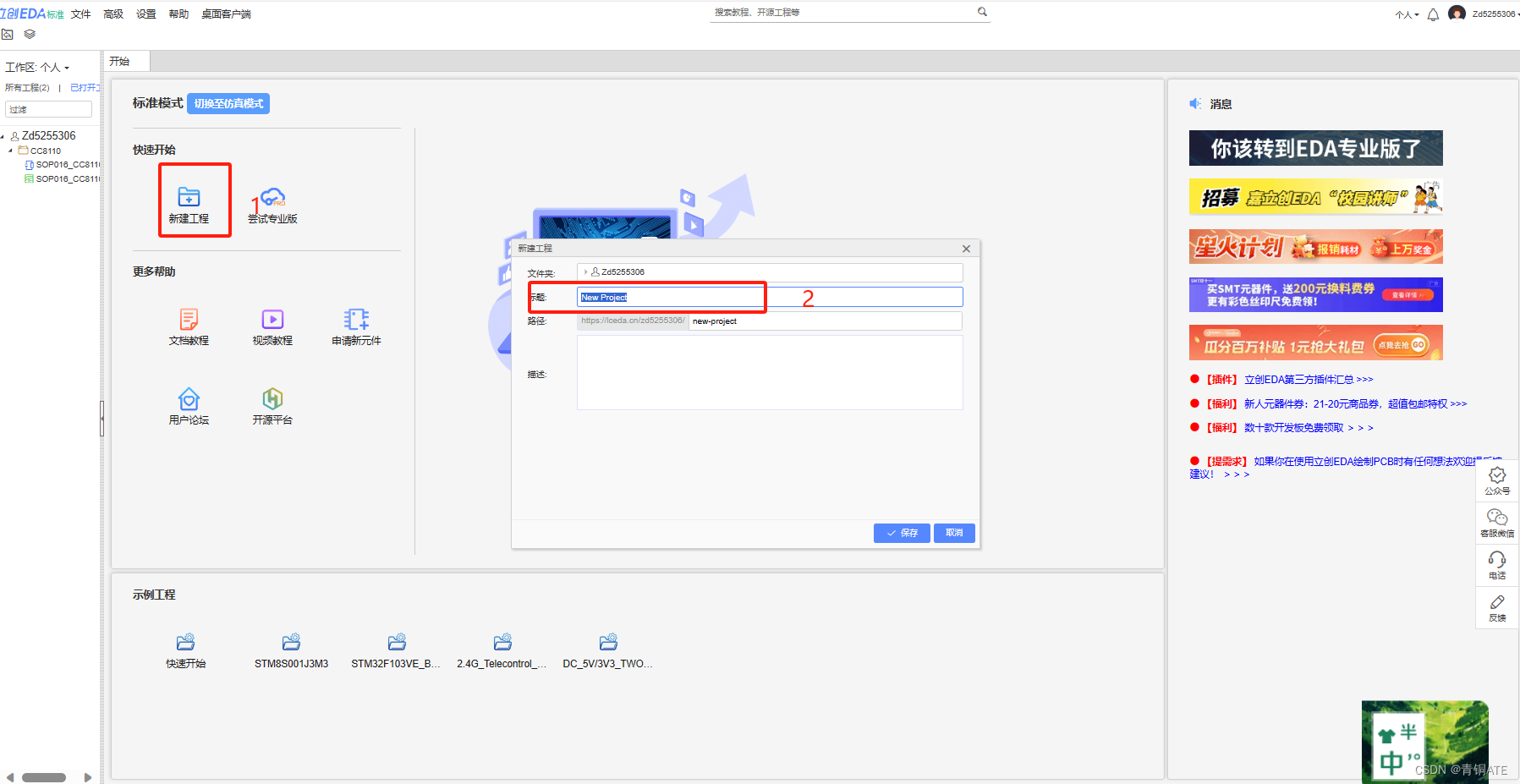

        进入标准版界面后，点击“新建工程”，在弹出界面中添加工程名，然后保存，后面画的原理图和PCB都会保存在这个工程下。

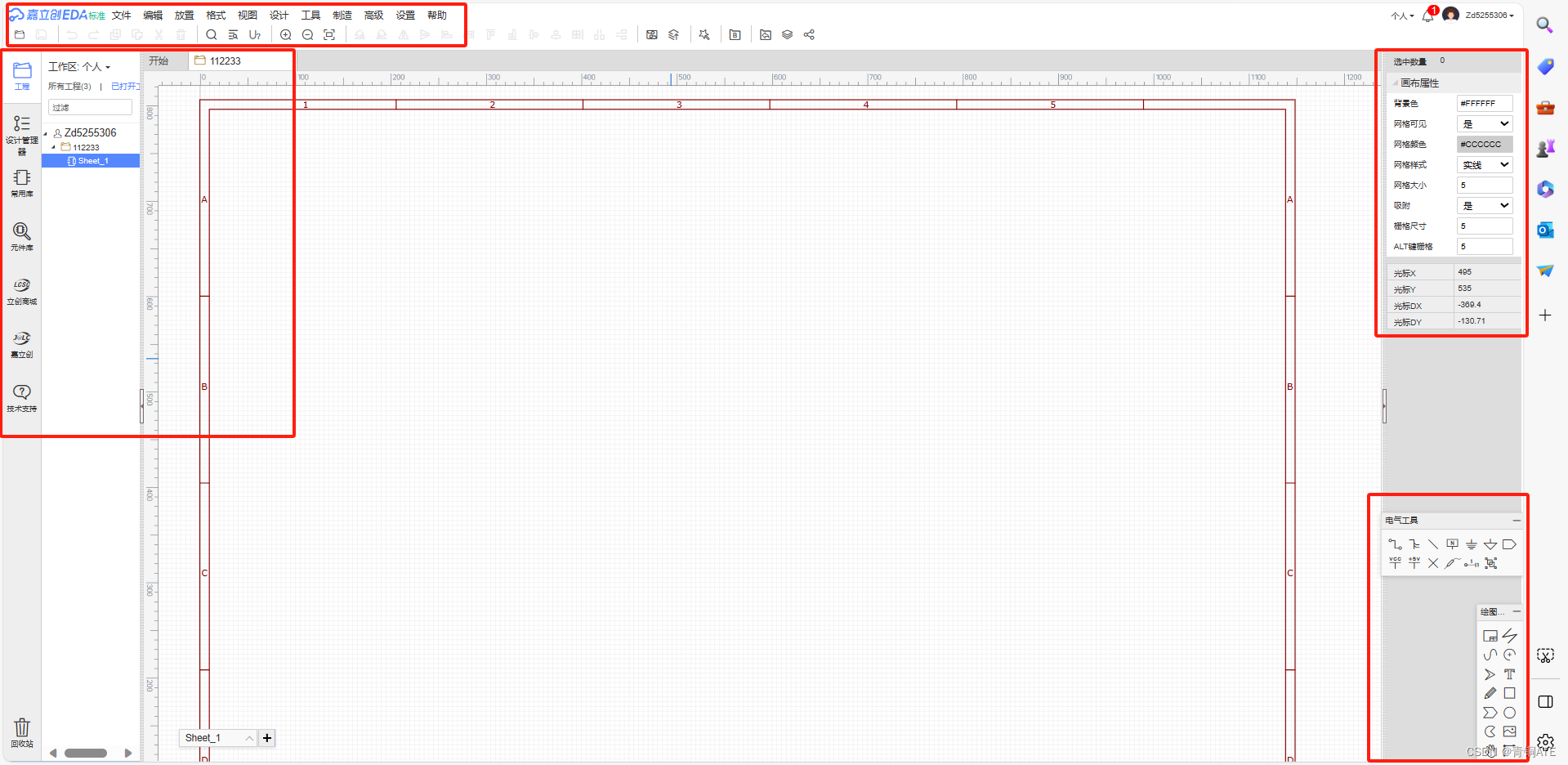

       进入工程界面后如下。左侧界面中，工程栏用于管理该工程下的文件，右键点击该工程可以添加或删除原理图、PCB等；设计管理器是在画好原理图或PCB后，用于检查线路等有无问题；常用库中是一些常用到的元器件，要用的时候可以直接点击拖到原理图中使用，也可以在下面的元件库中搜要用的元件，还可以在下面的立创商城中找元件，里面都有元件的现成图和封装。

       右侧界面中，右上侧的属性界面，点击画布、框和元件可以查看或调整其属性属性；右下侧的电气工具栏，是绘制原理图时要用到的一些工具，包括地、网络标签、网络端口、连线、电源、非连接标志等；再下面的绘图栏是画一些非电气属性的图形时用到的。后两个栏都可以拖到顶部的栏中。

       顶部界面，是一些功能性选项 。

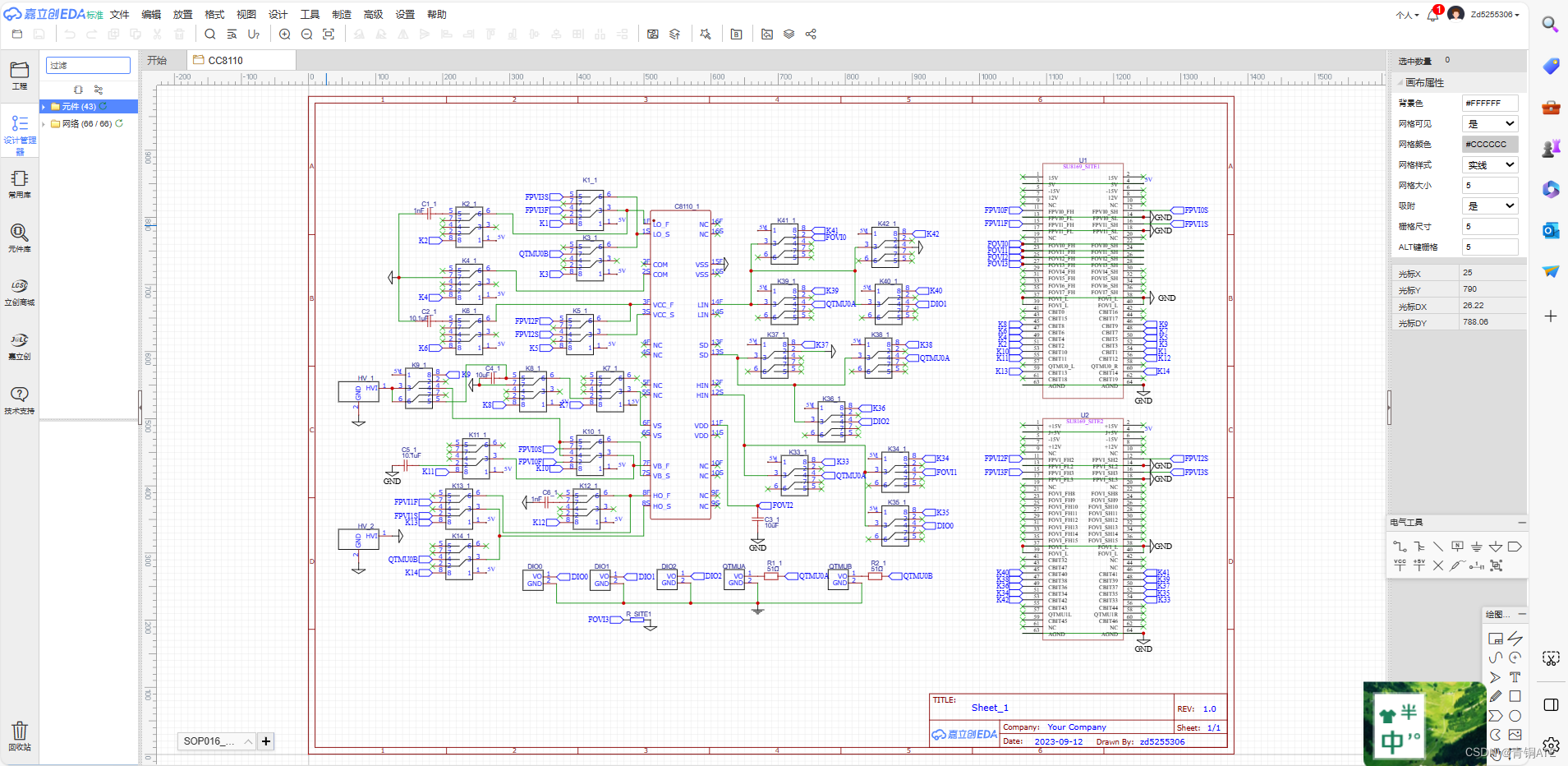

       开始绘制原理图，在红框中绘制，如果框大小不合适，可以点击框，在属性中调整框的大小。原理图画好后，不用的管脚可以打上非连接标志，检查后可以在设计管理器中刷新元件和网络，若无异常则说明原理图绘制OK。

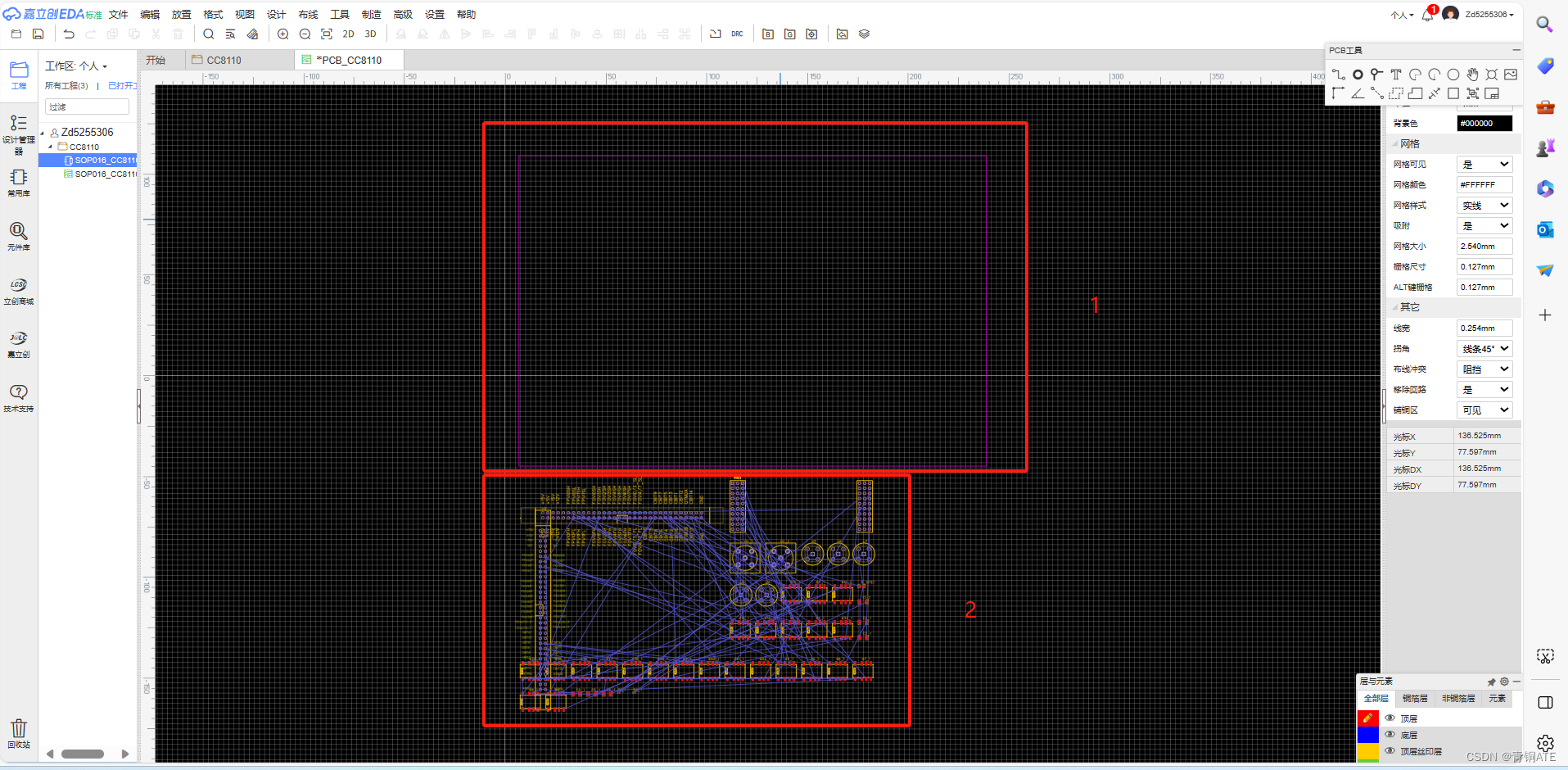

       原理图画好后，保存，并在工程下新建一个PCB文件。点击“设计”中的“原理图转PCB”，可以打开PCB文件并将原理图中的器件对应封装显示出来 。选择边框属性后，界面如下，上面是边框，下面是原理图中的器件封装，当然也可以将边框删掉后期再画。将器件封装拖到边框中，并按照电气连接将对应管脚用线连起来。

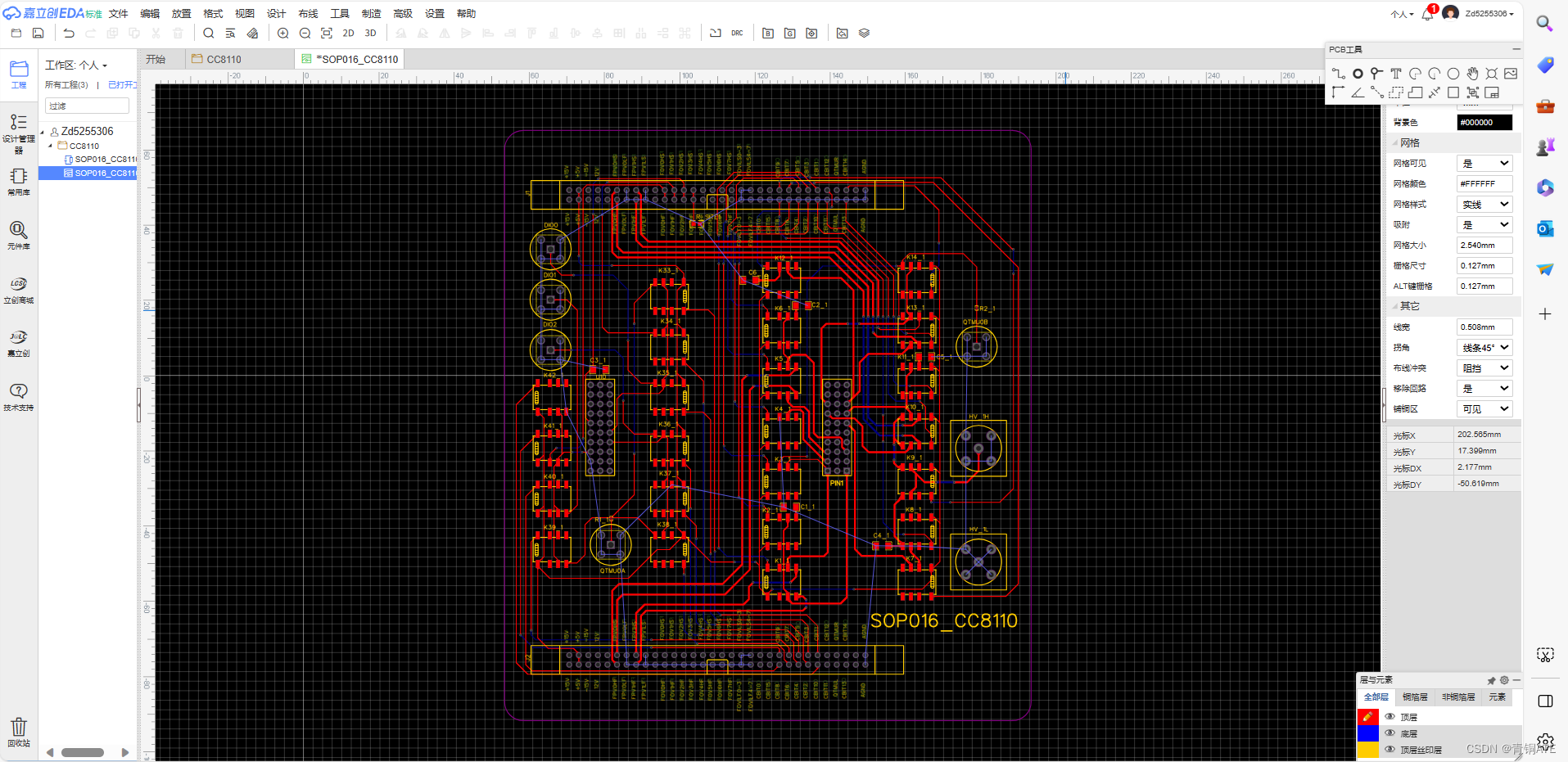

        要注意，不同的连接线的宽度也不一样；线与线之间的间距要达到3倍线径以上；还要注意器件布局，在不影响使用的情况下，线要尽可能短，尽可能少走过孔。器件连好后如下：

        给管脚做泪滴，并对PCB铺地后如下 ，在设计管理器中确认网络、DNR无误后，PCB就做好了，之后再生产Gaber文件就可以发厂商做板了。

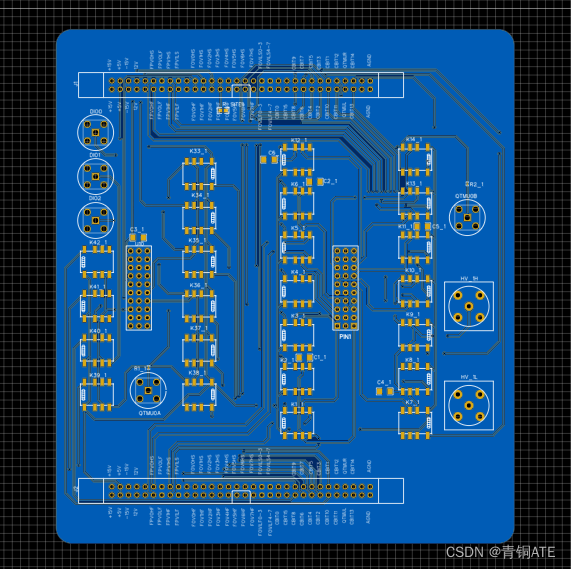

下面是这个PCB的2D图，完工。
