STM32系统架构-Cortex-M3/M4/M7内核

已于 2024-03-15 00:39:30 修改
阅读量1.5k 收藏 18
点赞数 13
文章标签： 系统架构
于 2024-03-14 23:54:08 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/IamVeryLucky/article/details/136723540
版权
本文详细介绍了STM系统的五个主要架构版本，包括CortexM内核的芯片、F1的4驱动单元设计、F4的主从总线结构，以及F7和H7的高级架构。讨论了各版本的特点如主动与被动通信机制、总线频率等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

STM系统架构

1 Cortex M内核和芯片

2 F1系统架构

3 F4系统架构

4 F7系统架构

5 H7系统架构

STM系统架构

1 Cortex M内核和芯片

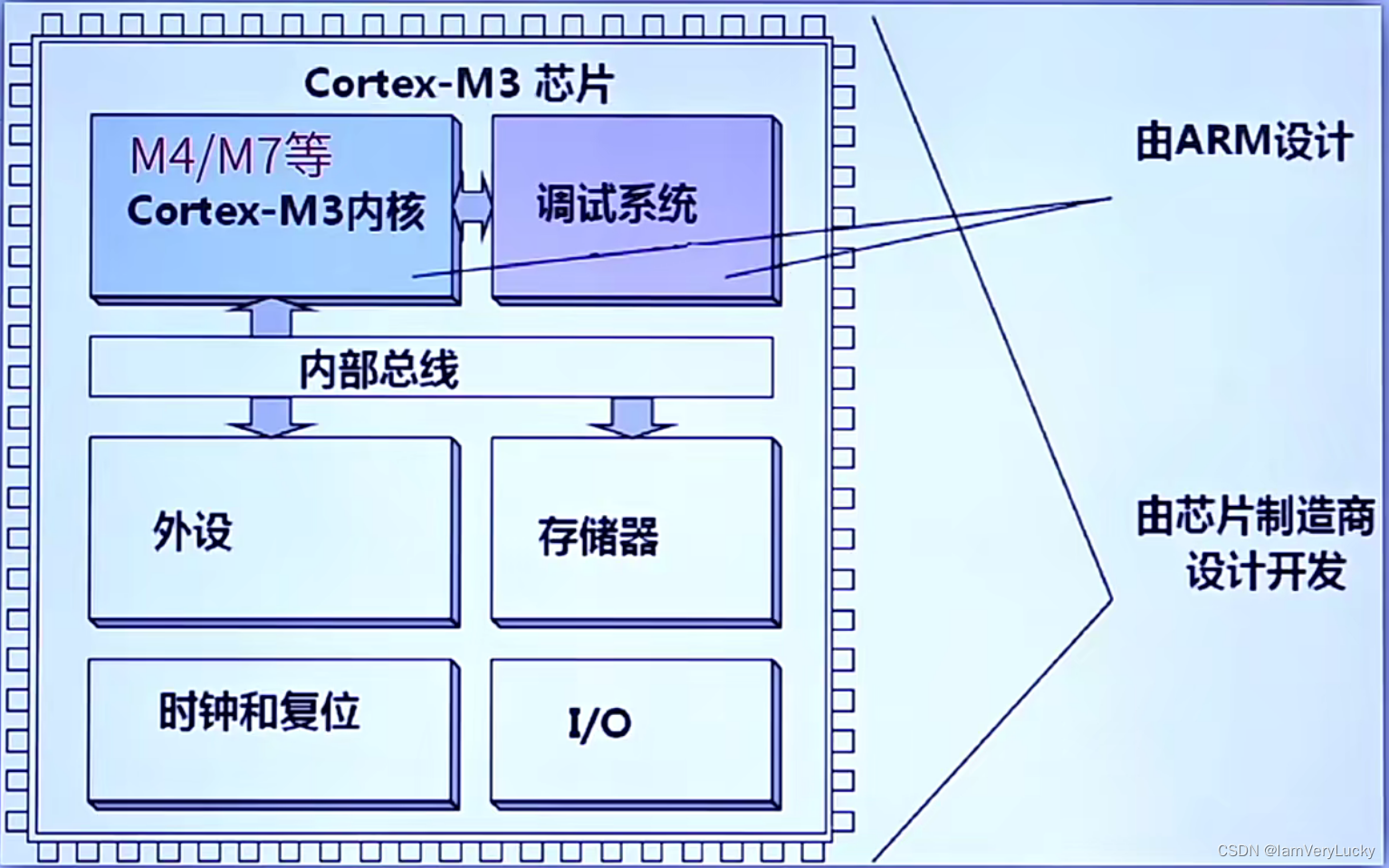

MCU厂商，经ARM公司授权，添加不不同的外设=各种32芯片

2 F1系统架构

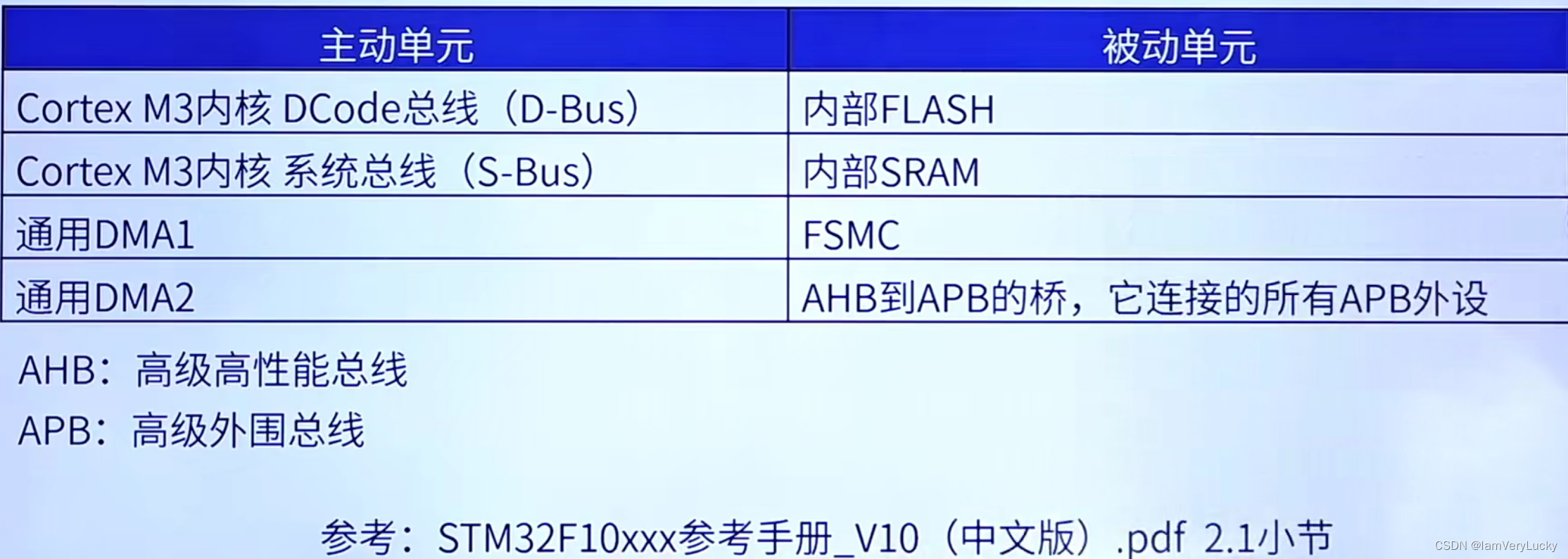

简单概括：4个驱动（主动）单元+4个被动单元

主动单元：可以主动发起通信，被动单元：不能主动发起通信

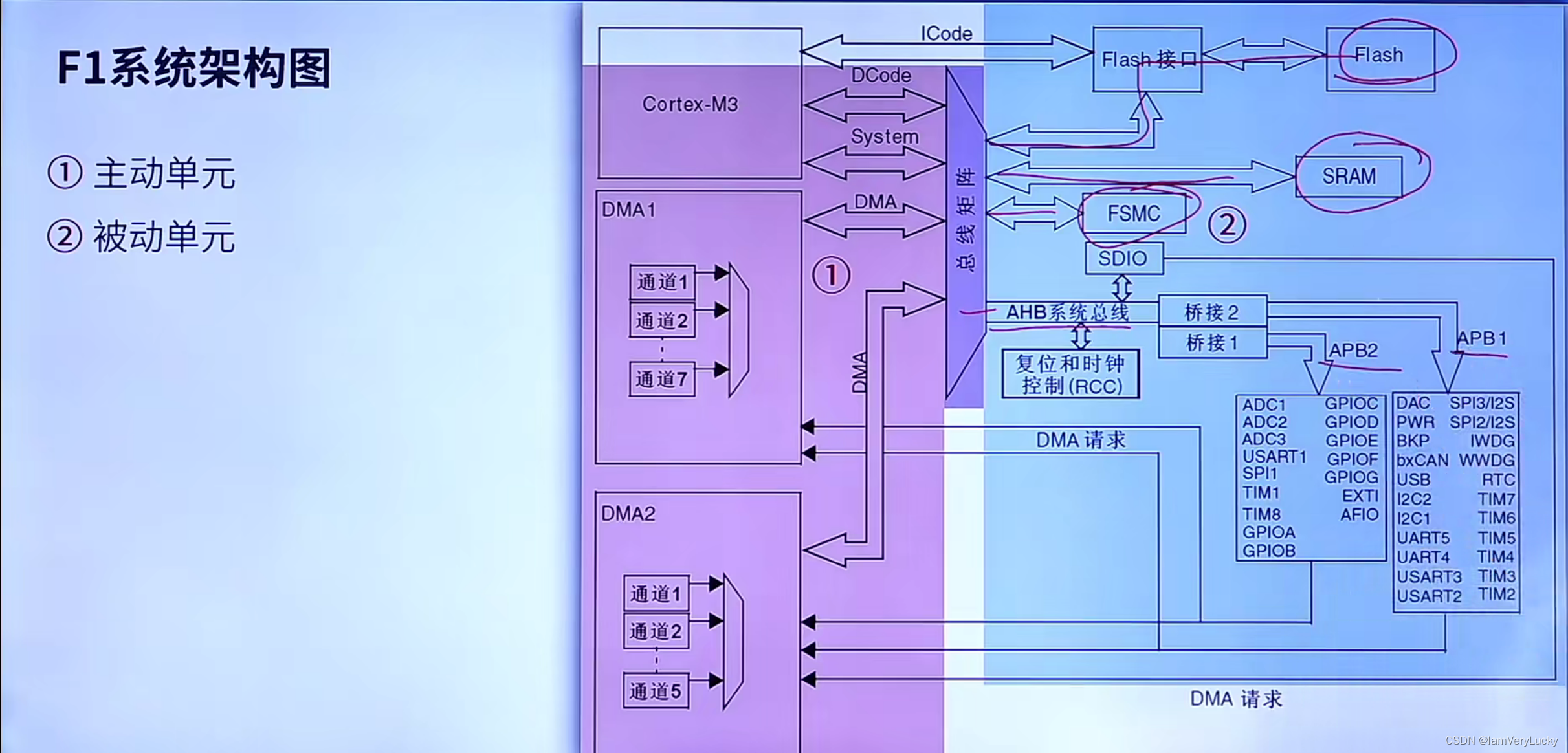

详细简图：

ICode总线直接连接到Flash街口，不需要经过总线矩阵

总线时钟频率：

AHB：72MHz（MAX）

APB1：36MHz（MAX）

APB2：72MHz（MAX）

3 F4系统架构

简单概括：8个主控总线+7个被控总线

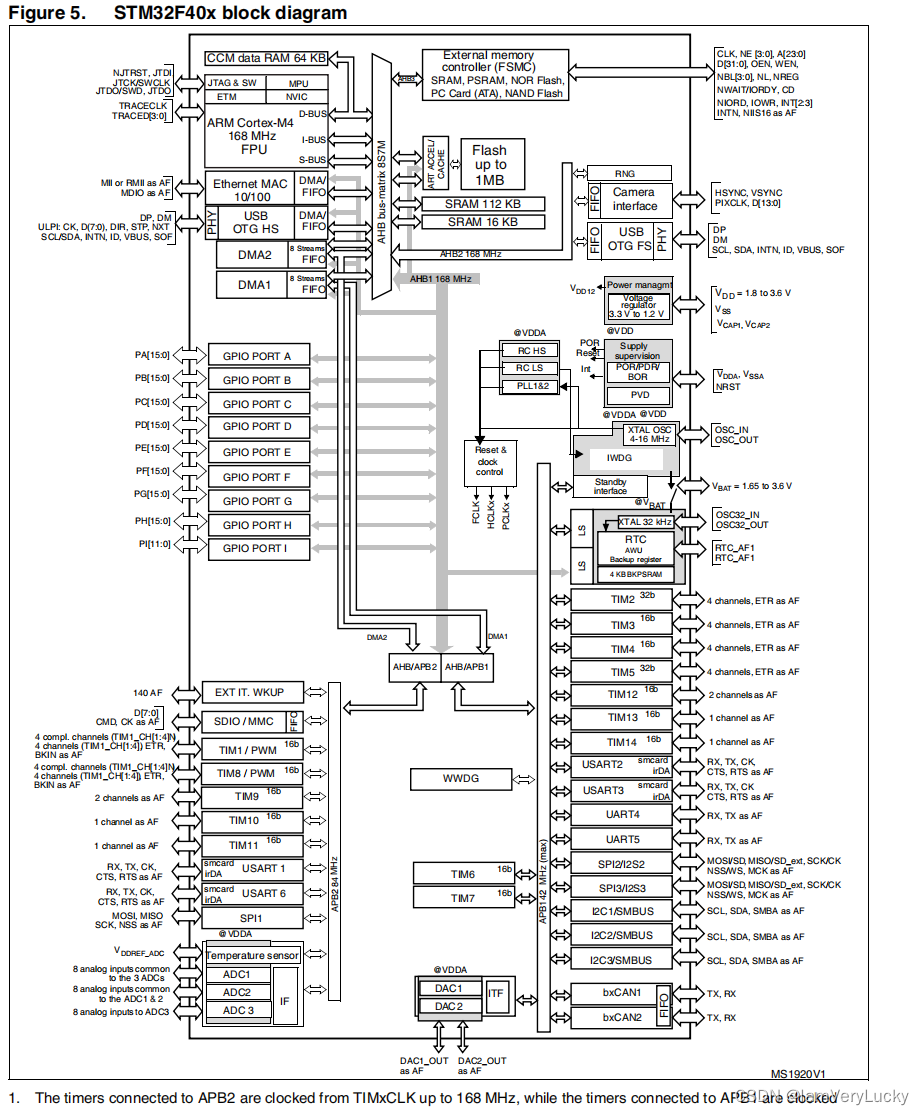

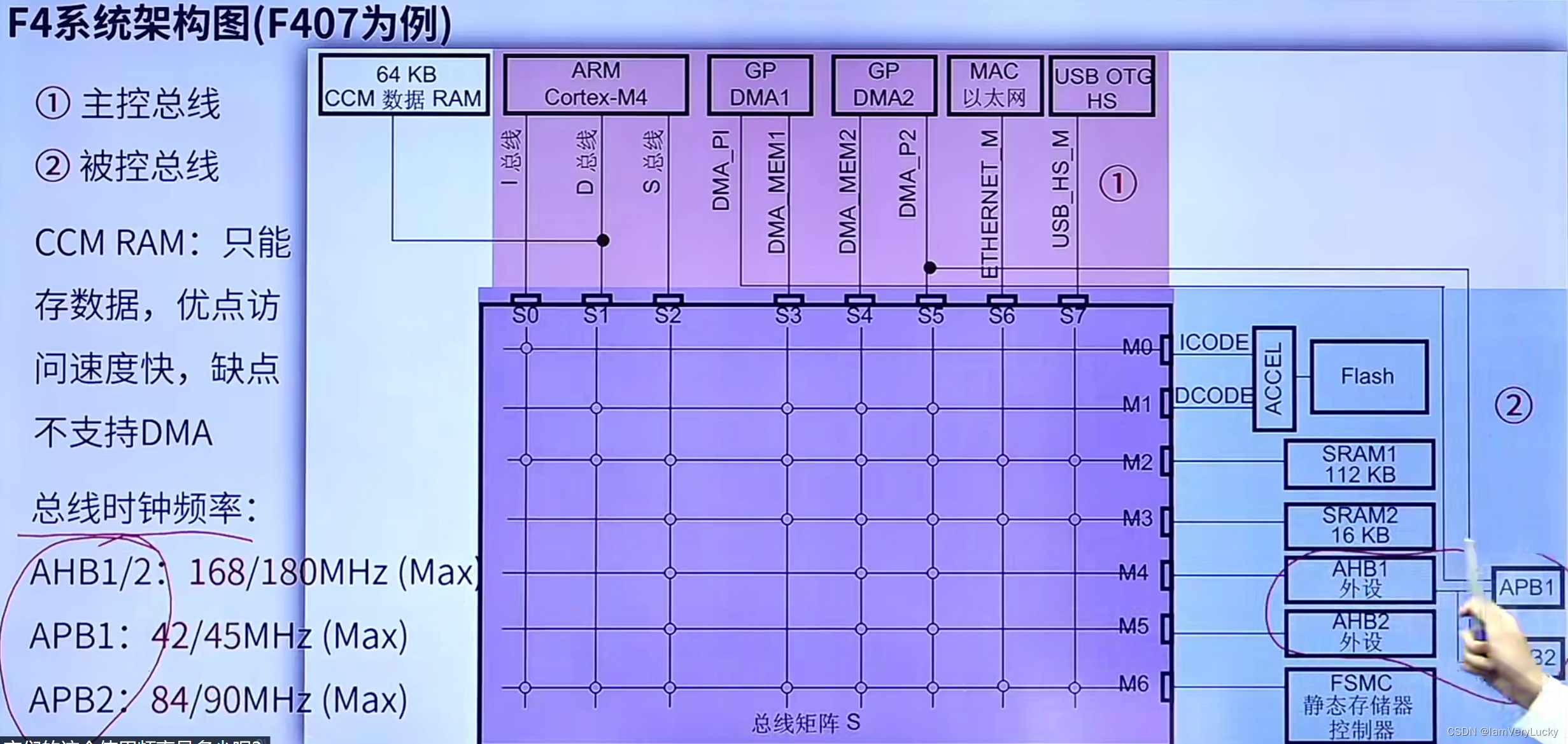

详细简图：

AHB3指的是FSMC

4 F7系统架构

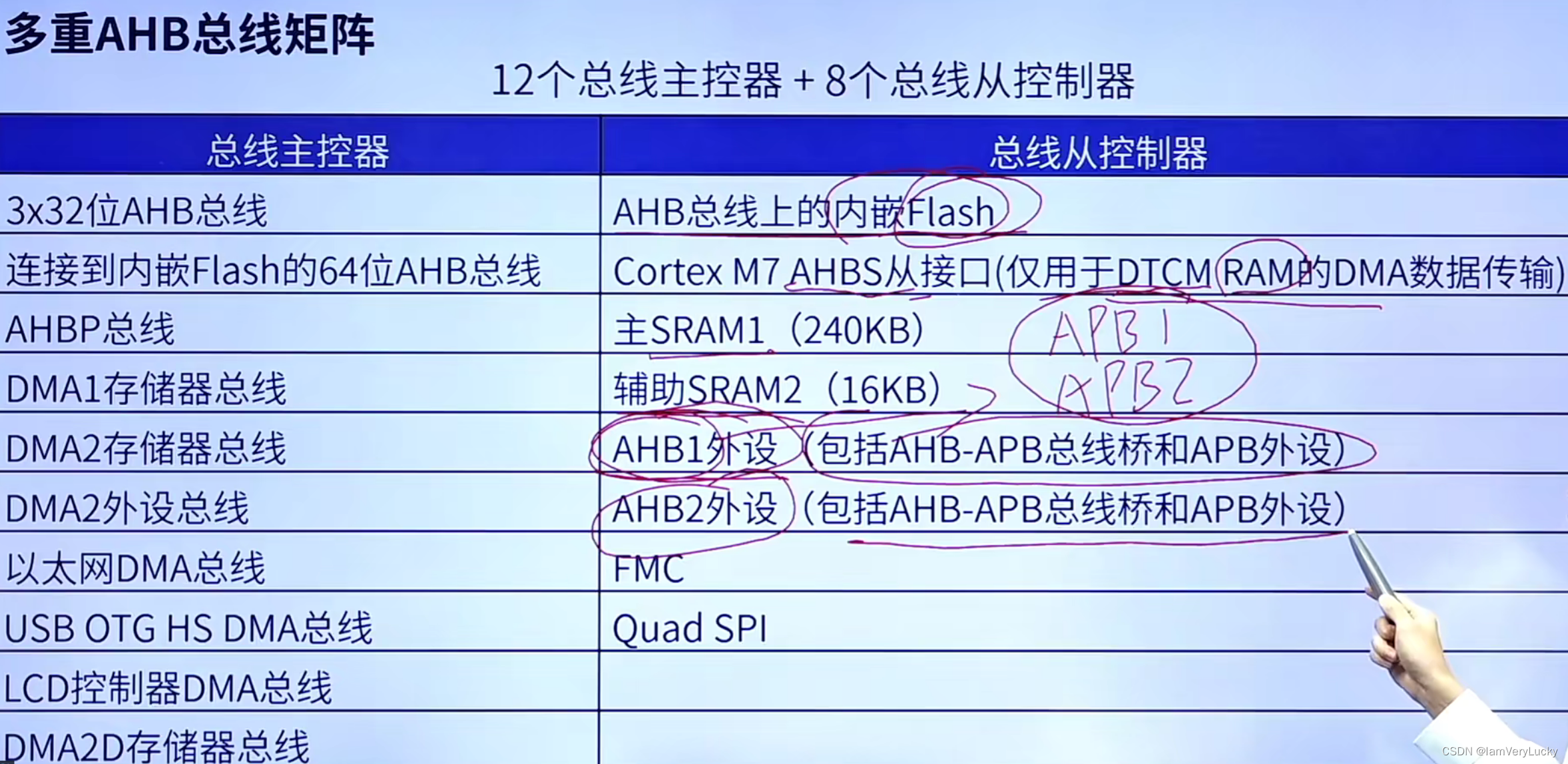

详细架构图见STM32F767IGT6芯片手册

5 H7系统架构

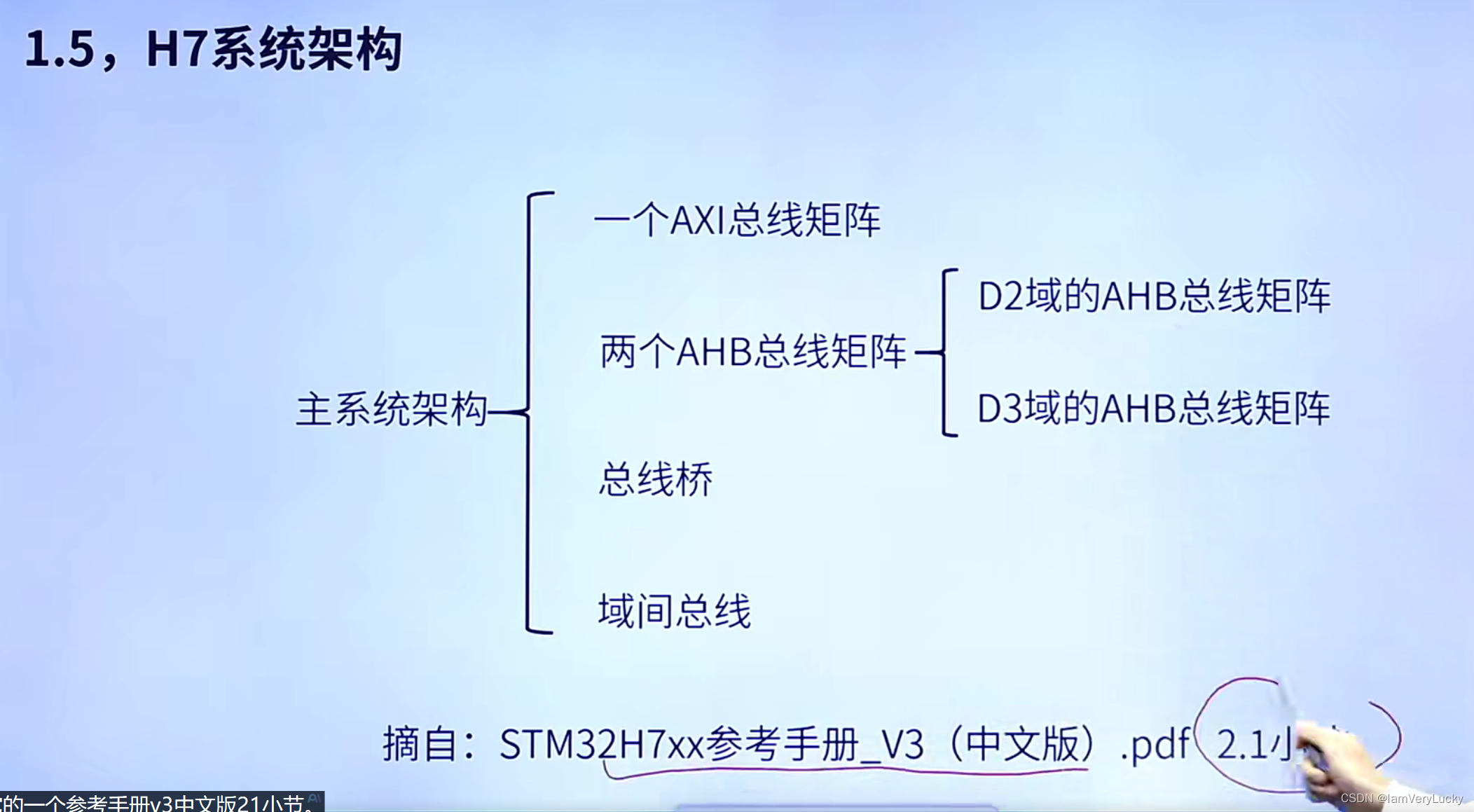

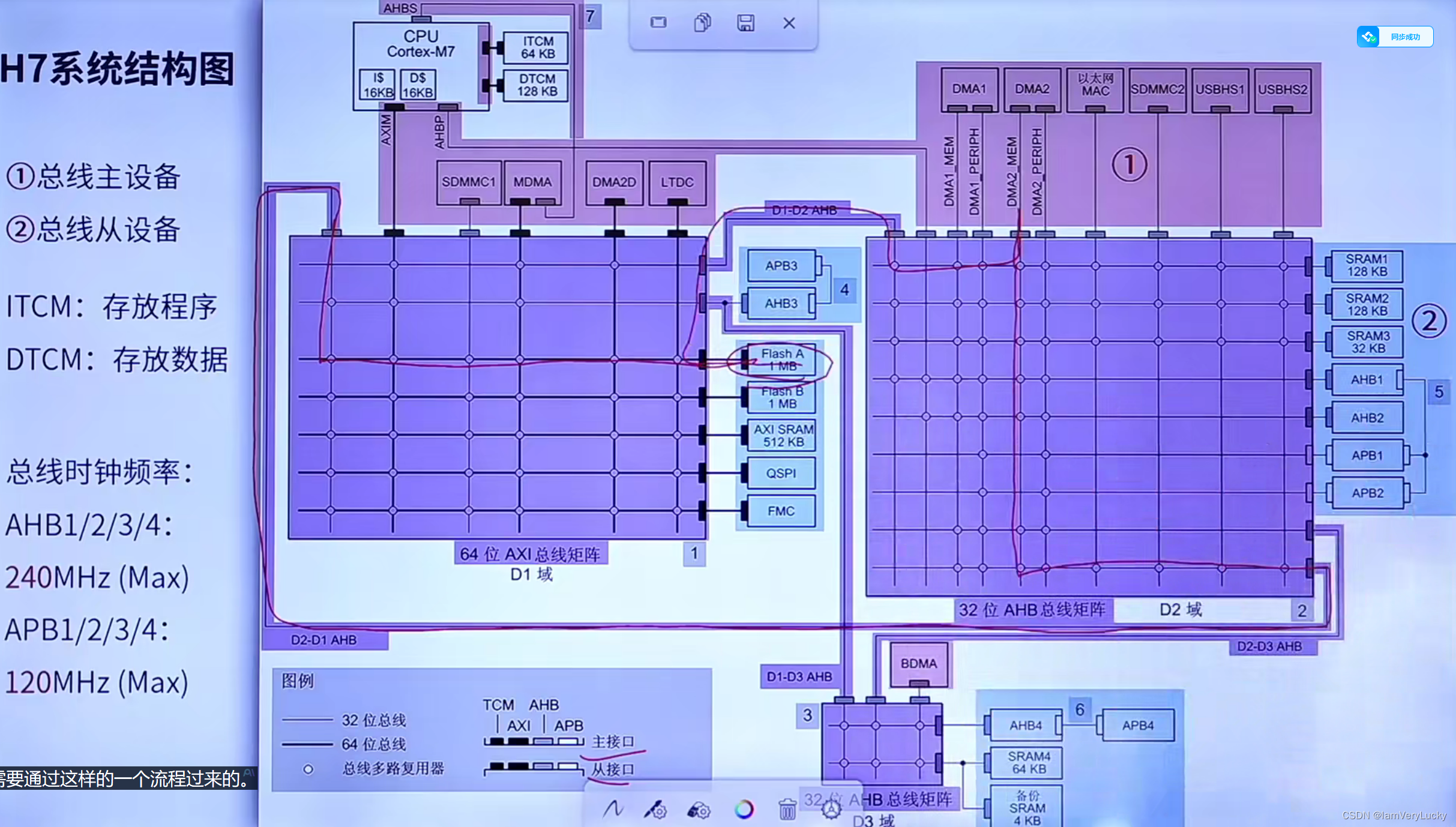

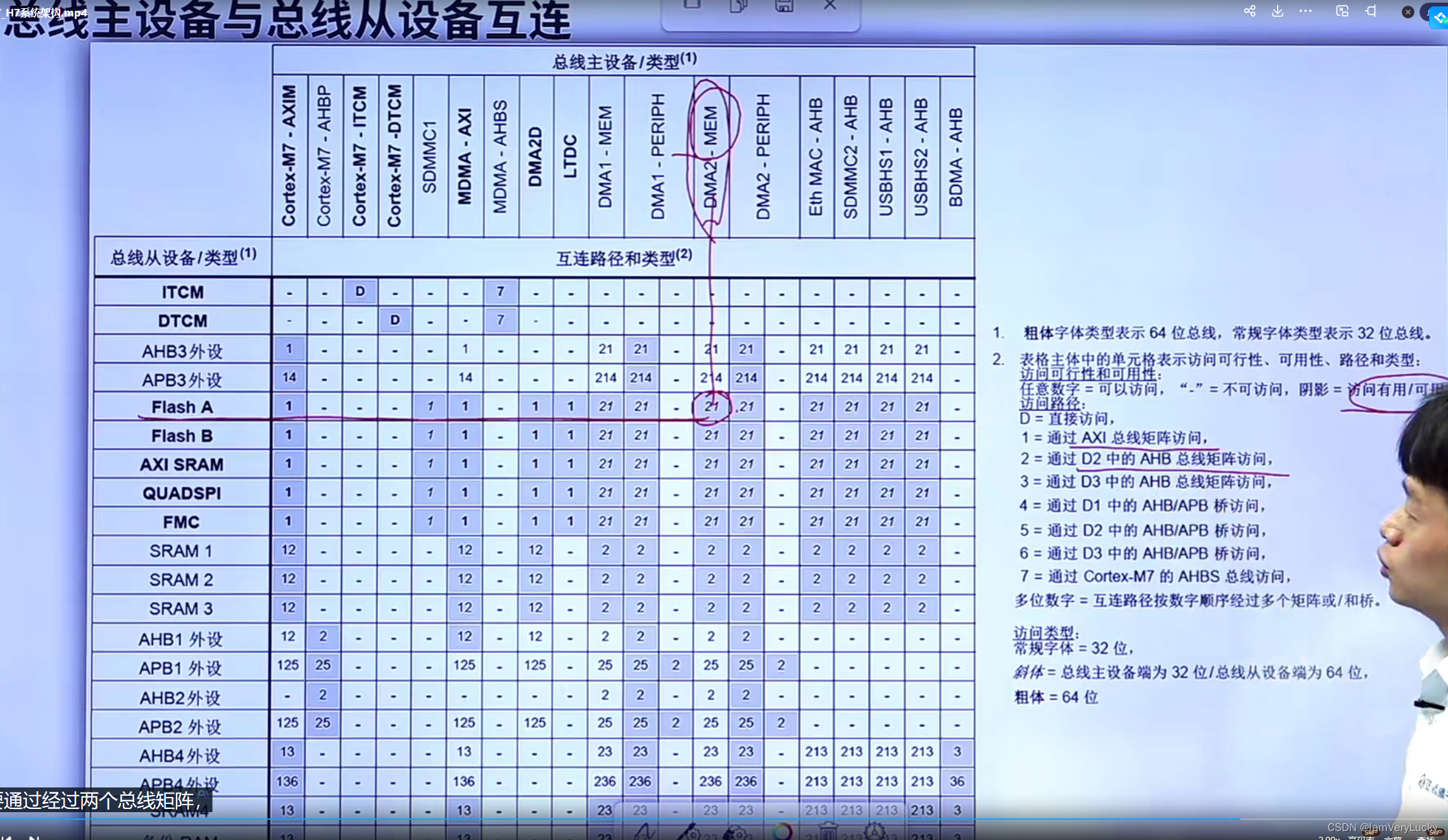

详细架构见STM32H750VBT6
