PLC之S7-1200入门学习笔记1

一、整体划分

1、微型：logo

2、小型：S7-200（停产）、S7-200smart（只对中国生产）

3、基本控制型basic：S7-1200（网红小型机）

4、专业型advanced：S7-300/1500/400/400H

二、S7-1200

1、自带以太网口

2、供电电源：AC85-220V、24VDC

3、自身继承了数字量（开关量）输入输出

4、自带模拟量0-10V

5、输入：1MHz高速计数器 输出：脉冲（通断）Q（1，0）MHz，1s内通断了10^6次

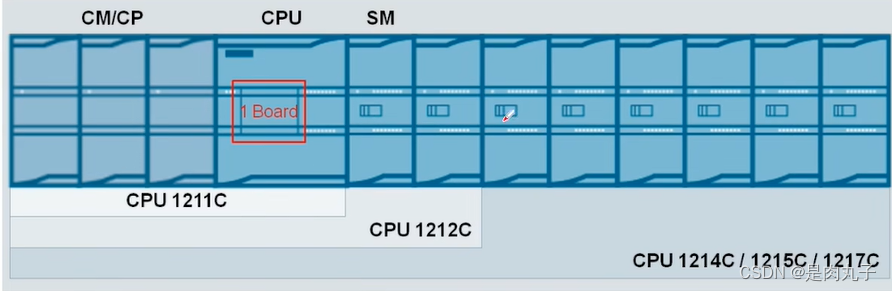

6、扩展：

     1）、CPU1214/1215/1217 右边扩展8个，cpu1212最多连2个，1211无法连接I/O

     2）、左边扩展3个

     3）、信号板（保持CPU原有空间）

     4）、存储卡（可选）

7、可扩展通信模块、模拟量和数字量模块（CPU 1211C除外）

8、5款cpu--1211C、1212C、1214C、1215C、1217C

9、除1217C以外每款CPU分别有3款不同的型号

     1）、DC/DC/DC：工作电源直流24V/直流输入/晶体管输出

     2）、AC/DC/RLY：工作电源85-264V AC/直流输入/继电器输出

     3）、DC/DC/RLY：工作电源直流24V/直流输入/继电器输出

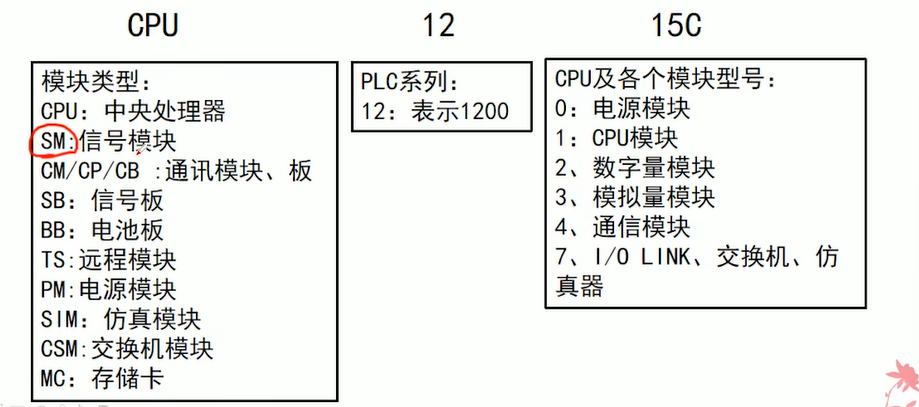

10、命名规则：
