PLC之S7-1200入门学习笔记---上传、下载程序

一、下载：

• 方法一：

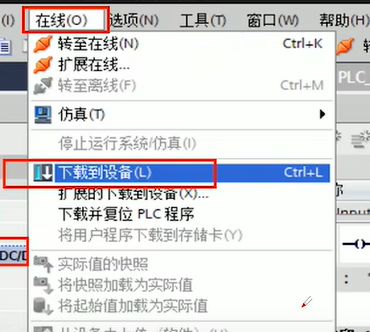

在项目树中，选中plc，点击在线---下载到设备

或，直接选中plc，点击图标下载

• 方法二：

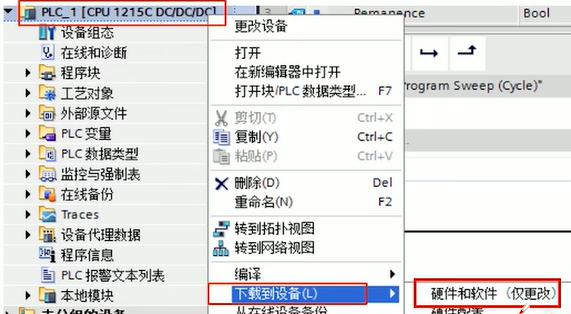

1、选中plc设备---右键---下载到设备（当选择仅更改时，plc不会停机）

1200下载到设备，分为三种：

• 硬件和软件（仅更改）：设备组态和改变的程序下载到CPU中
• 硬件配置：只有硬件组态下载到CPU中
• 软件（仅更改）：只有改变的程序块下载到CPU中

2、点击下载后，出现以下界面：

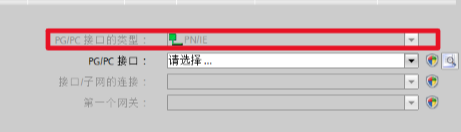

其中，PG/PC接口的类型选择PN/IE，为本地网口

同时还有另外一个选项Telesrvice，为远程服务，需购买模块，通过电话卡访问

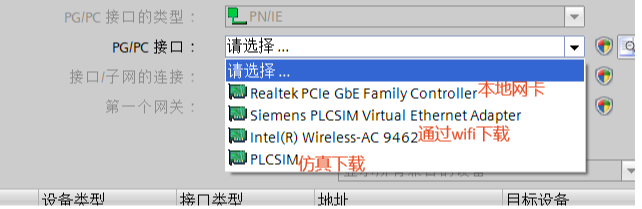

• PG/PC接口：一般选择本地网卡

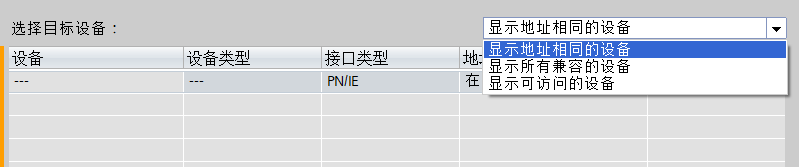

• 选择目标设备：

• 显示地址相同的设备：PLC地址可能和电脑IP相同
• 显示所以兼容的设备：比如1500PLC
• 显示可访问的设备：比如伺服
• 下载时，开始搜索PLC；如果搜索不出来，就三个反复试 如果还是找不到PLC，就把电脑的IP改成自动获得

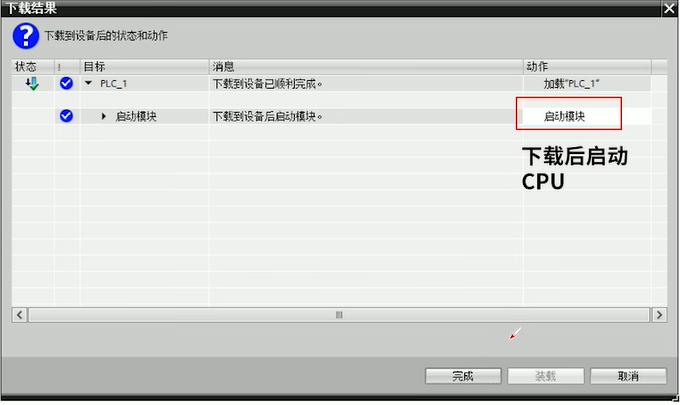

3、正常下载后界面---装载---启动模块：

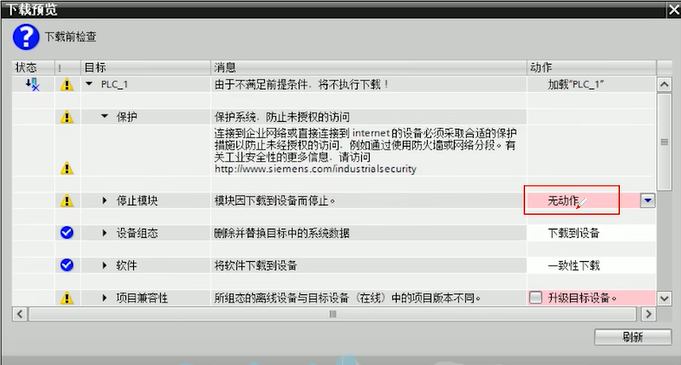

注：后续需将无动作修改为全部停止

二、将现场的项目上传到电脑

使用完一个项目后，不用关闭，可以直接切换到Portal视图，关闭项目，然后可以再创建一个新的项目

1. 网线正常，闪烁

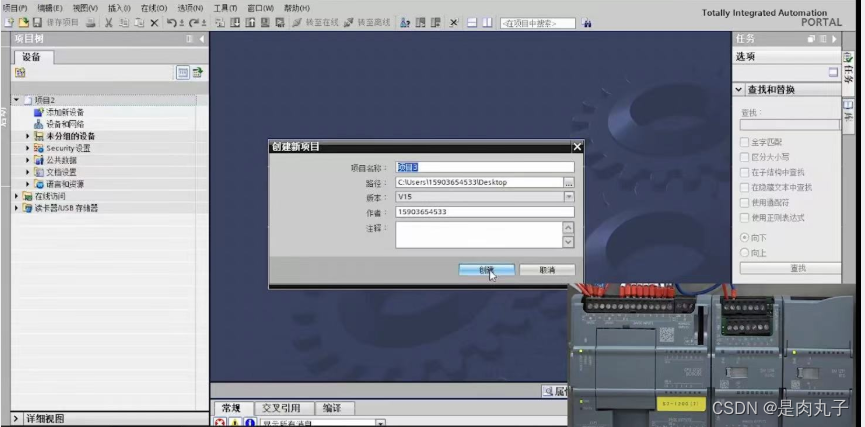

2. 创建新项目

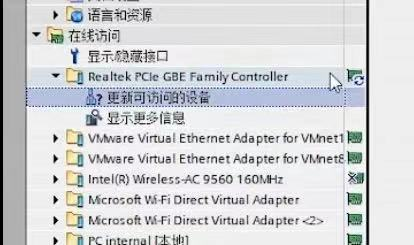

3. 在线访问，更新可访问设备（或在线与诊断，可访问设备）

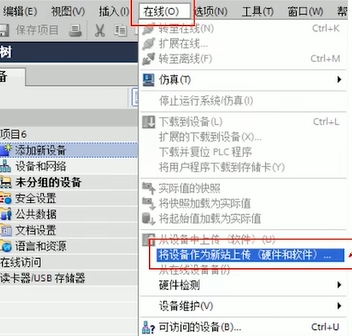

4. 选中新设备，在线，将设备作为新设备上传



• 若该方法扫描不到plc，则选择下面的可访问设备，看是否能扫描出---开始搜索



• 或从在线访问中搜索



以上两种方法只能搜索，不能上传，只有第一种方法可以上传

 注：上传现场的项目时，最好将PLC设定为自动获得IP，免得PLC上位机等IP冲突
