PLC之S7-1200入门学习笔记2--接线

一、星三角启动一般流程

控制流程：输入--PLC--Q--KA--KM--电机

文字叙述：按启动按钮后，启动程序，转为星型启动，3s后，转为三角型启动

二、以cpu1215C为例，三种型号的接线示意图

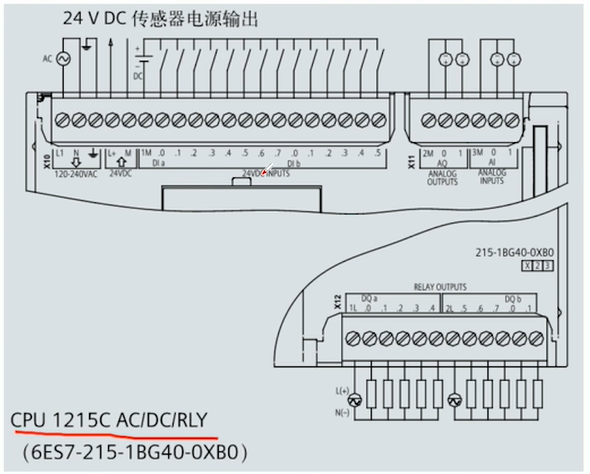

1、CPU 1215C AC/DC/RLY

1.1、示意图

（1）、AC--220V，DC--24V直流，RLY--继电器

（2）、DC---输入信号若想工作，必须加24V直流电源

（3）、自带模拟量输入和模拟量输出

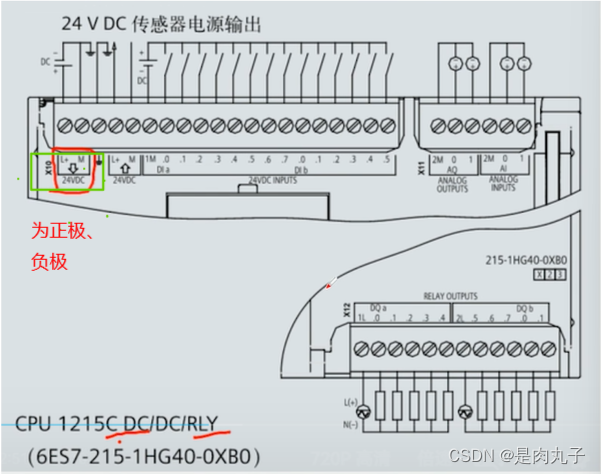

2、CPU 1215C DC/DC/RLY

2.1、示意图

（1）、DC--24V供电，DC--24V输入，RLY--继电器

注：带RLY的都是继电器类型的输出

3、CPU 1215C DC/DC/DC

3.1、示意图

（1）、通通都为24V，不允许出现交流电

（2）、DC为晶体管输出类型

（3）、接线讲解

启动按钮：1M（接+）和I0.0（接0线）之间接上24V电压

停止按钮：I0.1与I0.0接到一起

输出部分：4L+接24V，4M接0V

                 Q0.0接中继KA1（主），Q0.1接中继KA2（星），Q0.2接中继KA3（三角）

                 必须同源！

输入端：

棕色：接24V，蓝色接0V，黑色接信号

若为NPN，1M接24V，若为PNP，1M接0V

三、实物接线笔记

1、器件实物图片

2、按钮接线：

2.1、L+接正极（红色表示），M接负极（蓝色表示）

2.2、按钮接线：

启动按钮：1M接0V，Q0.0--按钮常开，另一端接到L+



停止按钮：从I0.1出，接到停止按钮上，从按钮另一端出，回到正极L+

                  红色按钮为停止按钮

输出端接中继：

1、 接中继之前，先给4L+和4M接上24V的电源，4L+接正极，4M接负极

2、从Q0.0出，接到13上，从14出，回到0V,同理接Q0.1、Q0.2

按绿色启动按钮，程序开始执行，此时为星型启动



3s后，星型接触器断开，此时三角型启动，绿灯变化为：

四、小记

1、

1M和I点加24VDC，NPN--1M--24，PNP--1M--0V

输出：晶体管：L+--24，M--0，Q--线圈--0V

           继电器：L--？，Q--线圈---，L和Q之间接什么，取决于线圈24-220V不等，AC/DC均可

2、如有漏记或笔记错误，欢迎指出不足之处
