西门子S7-1200笔记

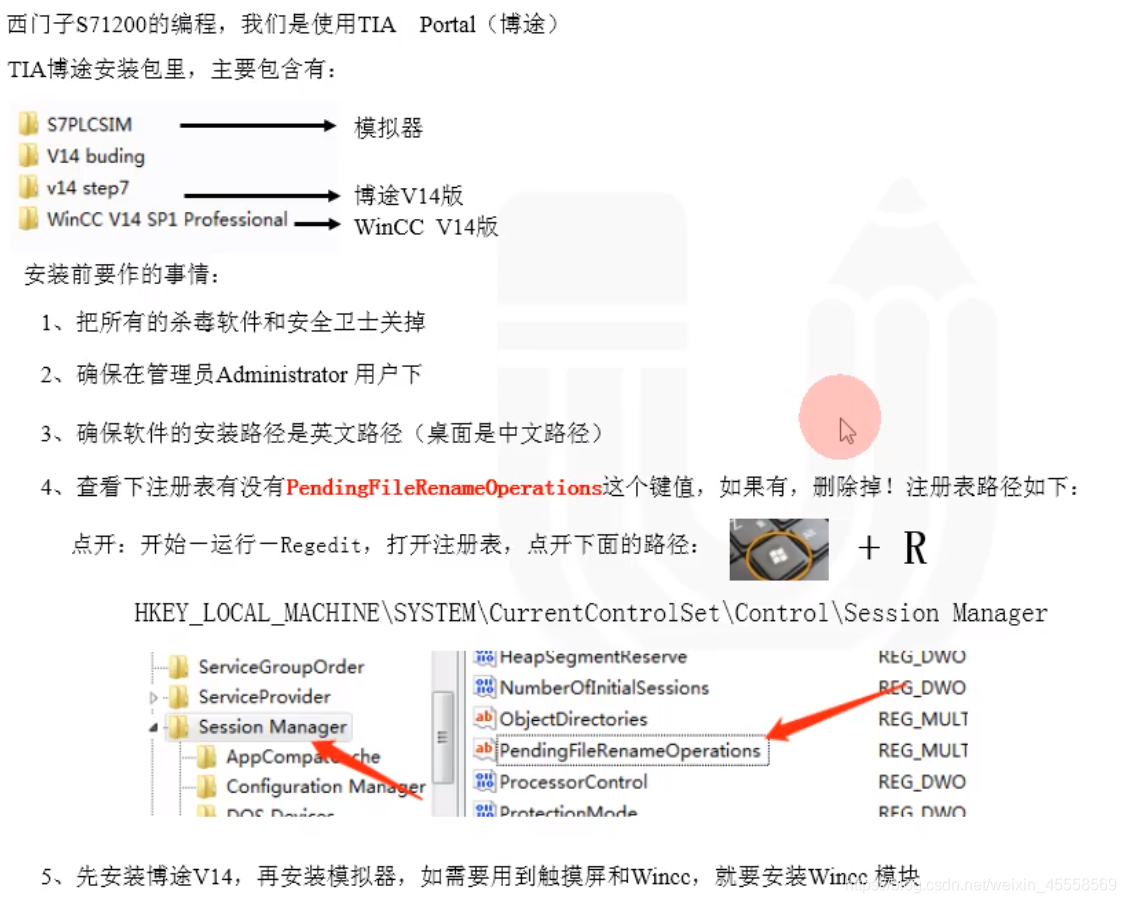

1 软件安装

2 输入信号接线

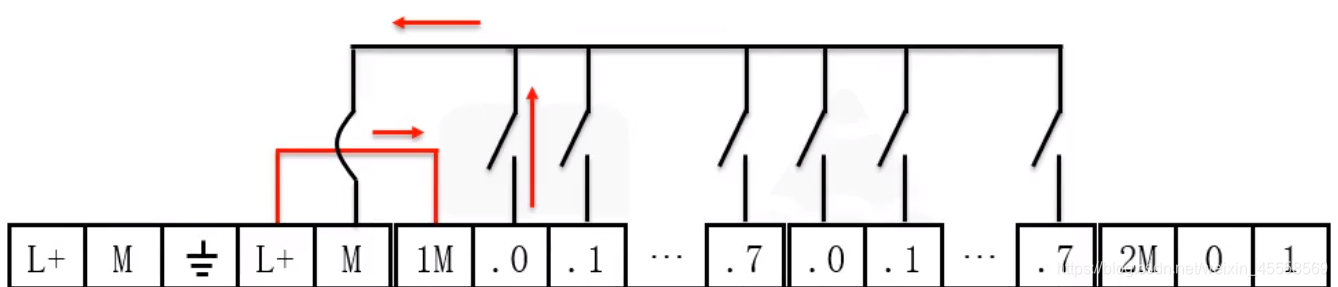

2.1 输入开关接线

输入信号接线：

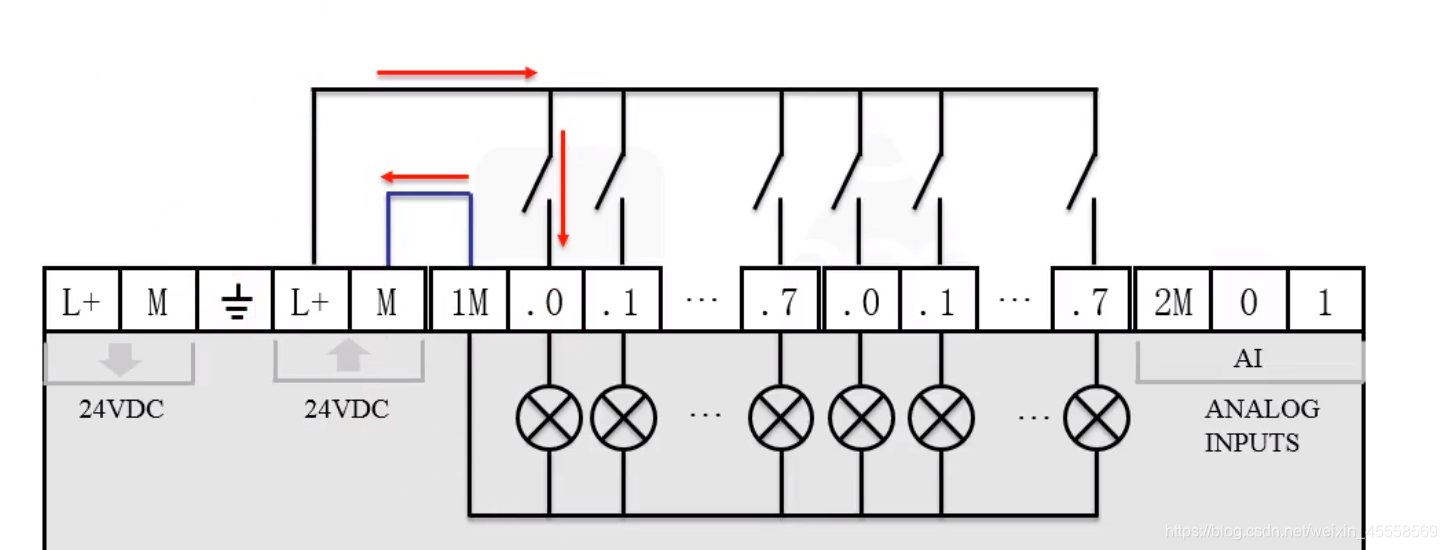

(1) 共阴极接线PNP(推荐方法)

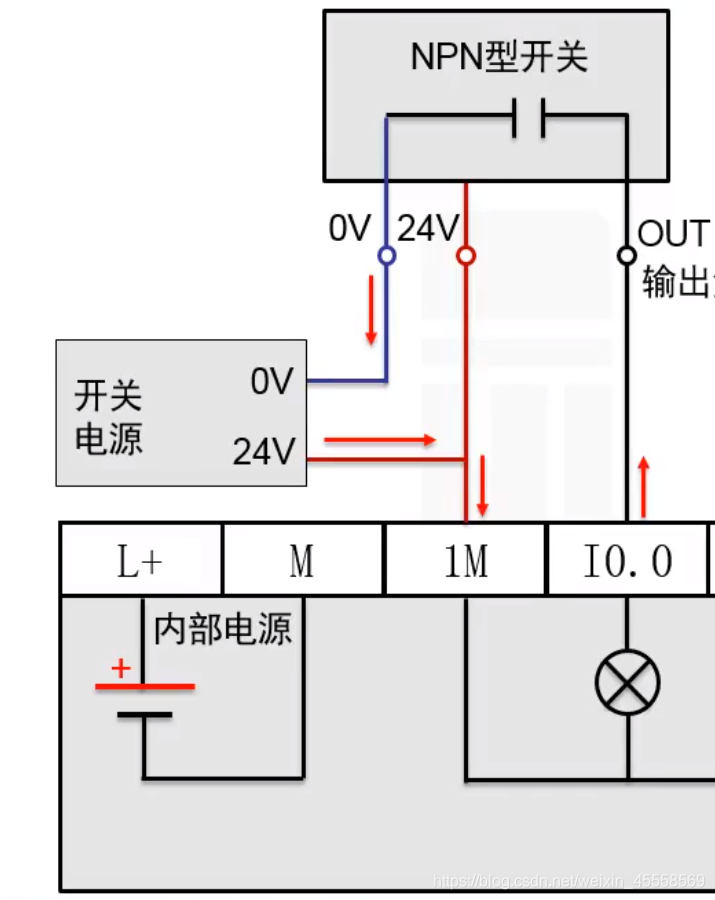

(1) 共阳极接线NPN

2.2 两线制传感器接线

两线制传感器的接线，比如气缸磁性开关接线：（磁性开关电流是有方向的，由棕色流入，蓝色电缆流出）

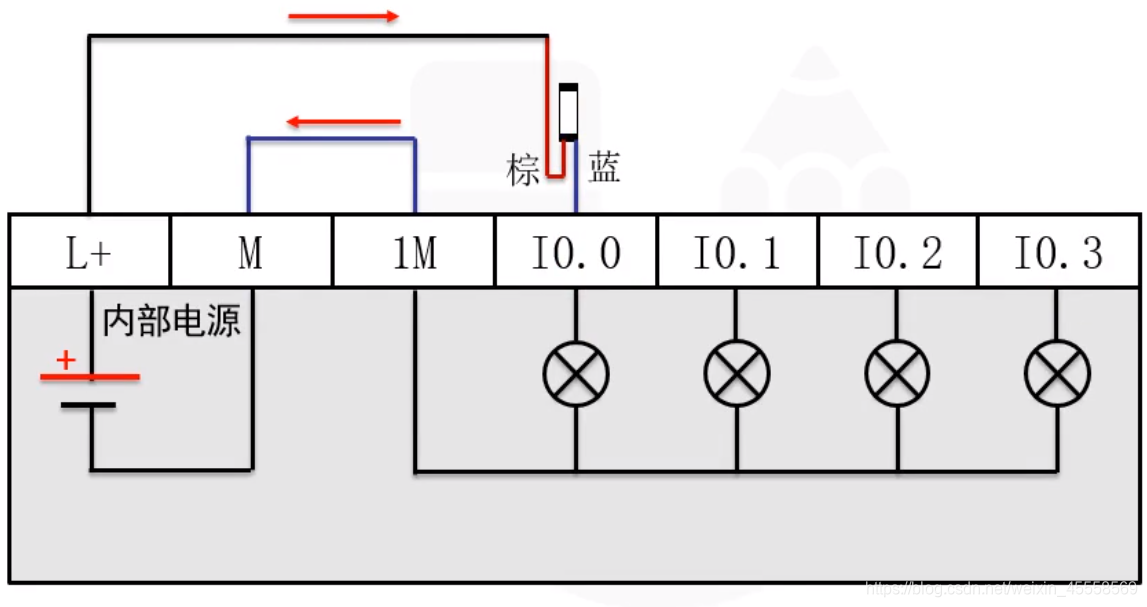

(1)共阴极:

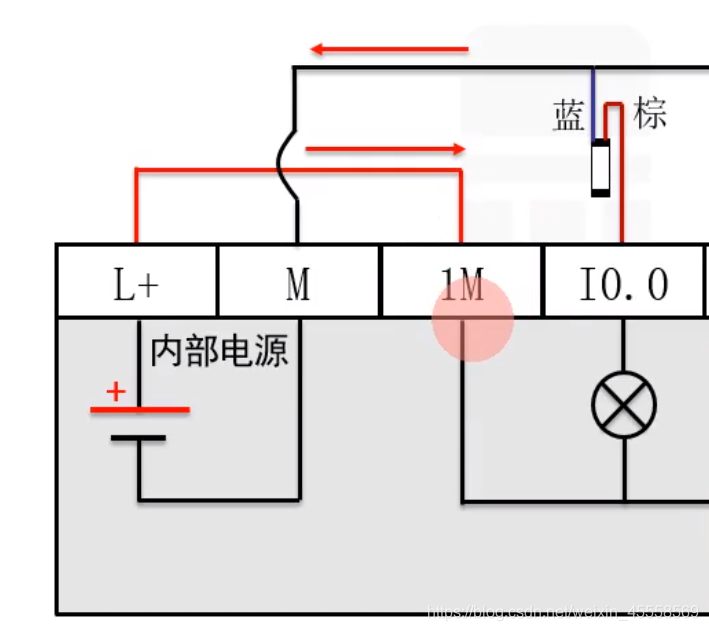

(2)共阳极:

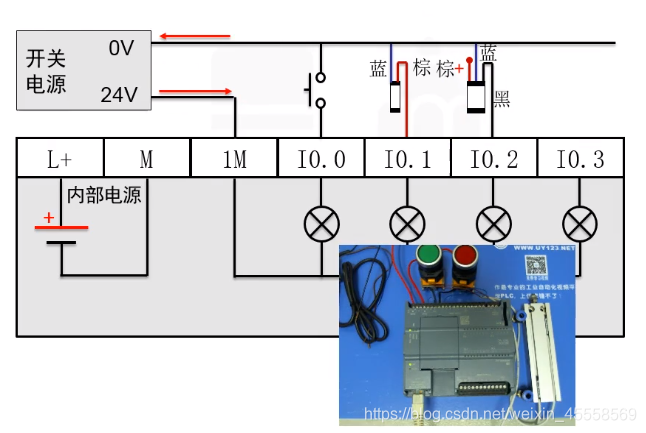

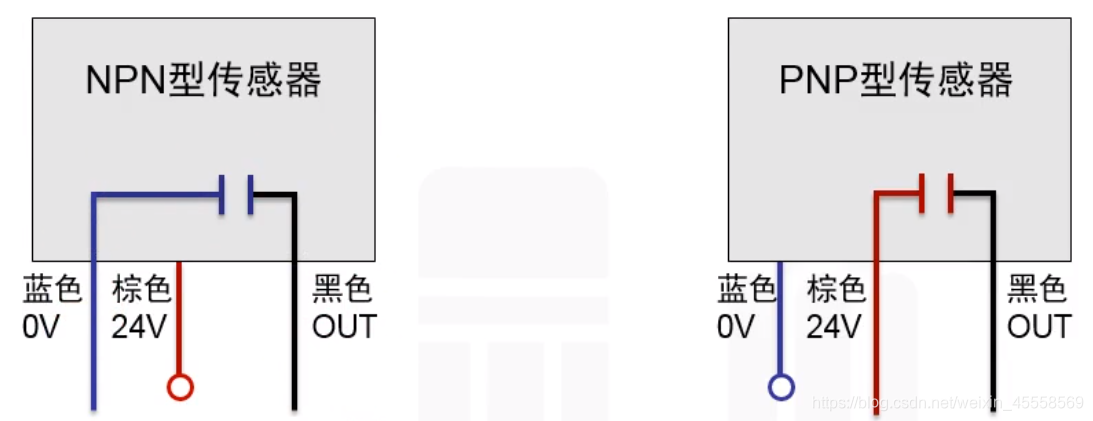

2.3 三线制传感器接线

3 输出信号

输出信号类型
(1)继电器输出：内部小功率的继电器
优点：可以带交直流负载，可通过较大的电流(2A左右，查手册)；
缺点：响应慢(小于1HZ)，寿命短。
(2)晶体管输出：场效应
优点：响应快(100KHZ)，常用语高速响应系统；
缺点：只能通过5-30vDC电压，电流在500mA左右。

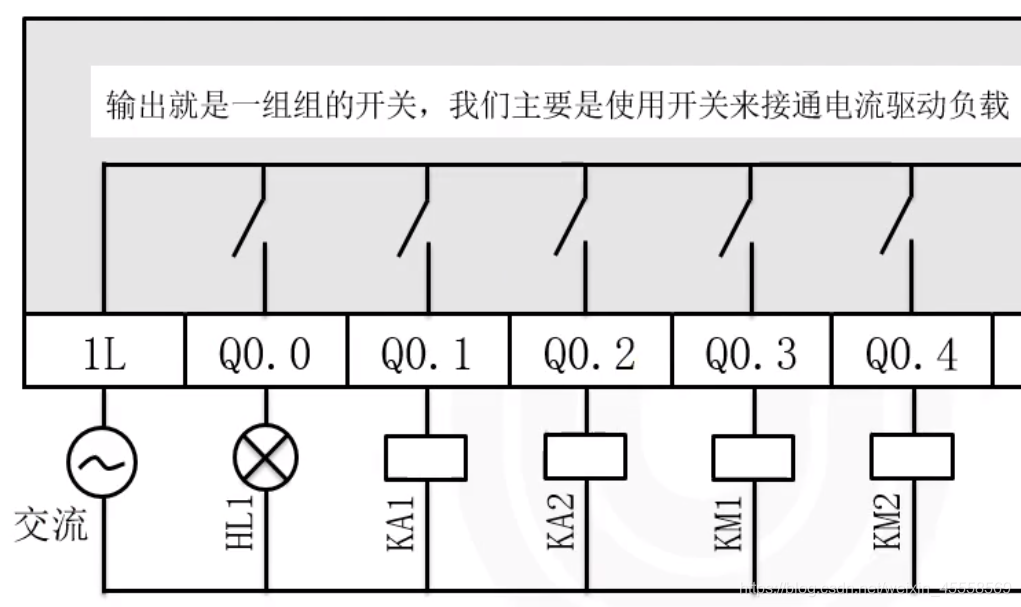

对继电器输出：

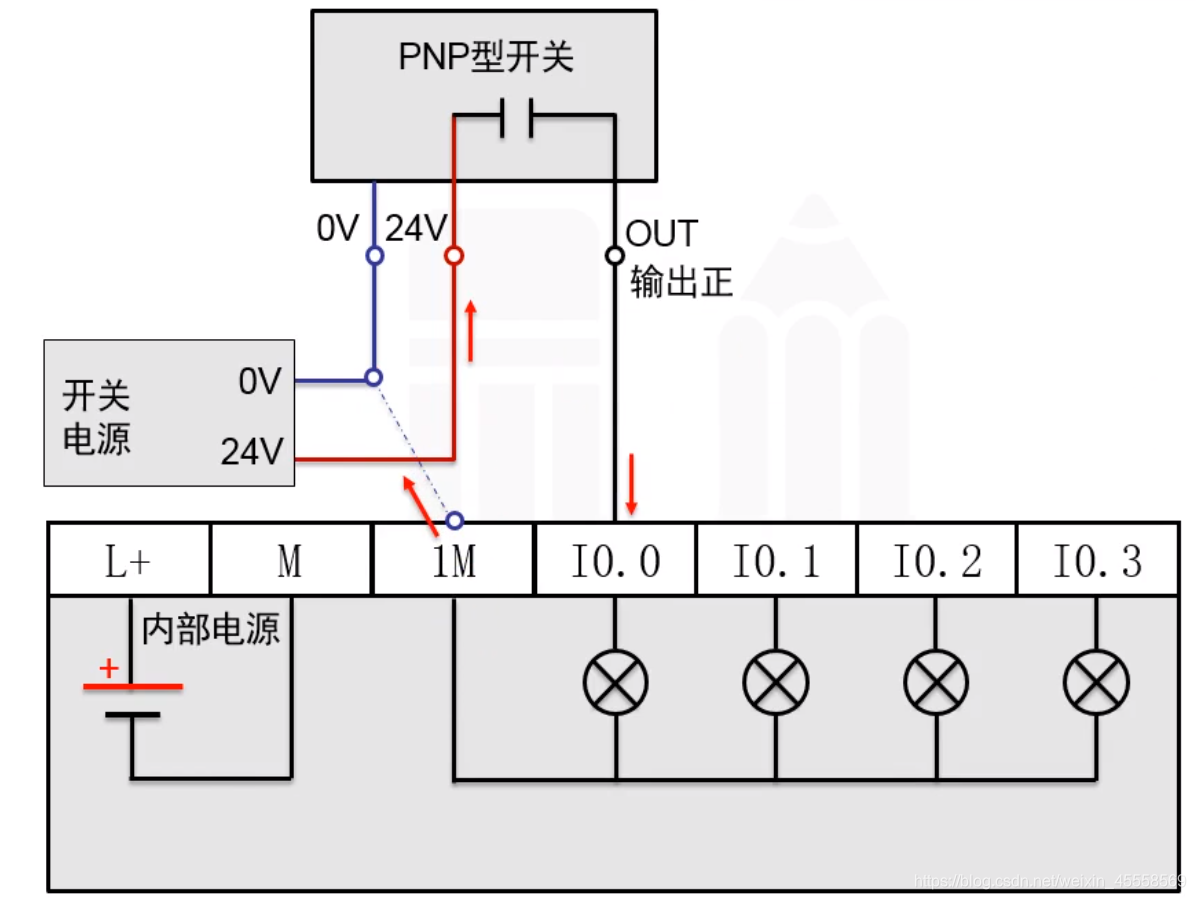

对晶体管输出：

4 PLC运行

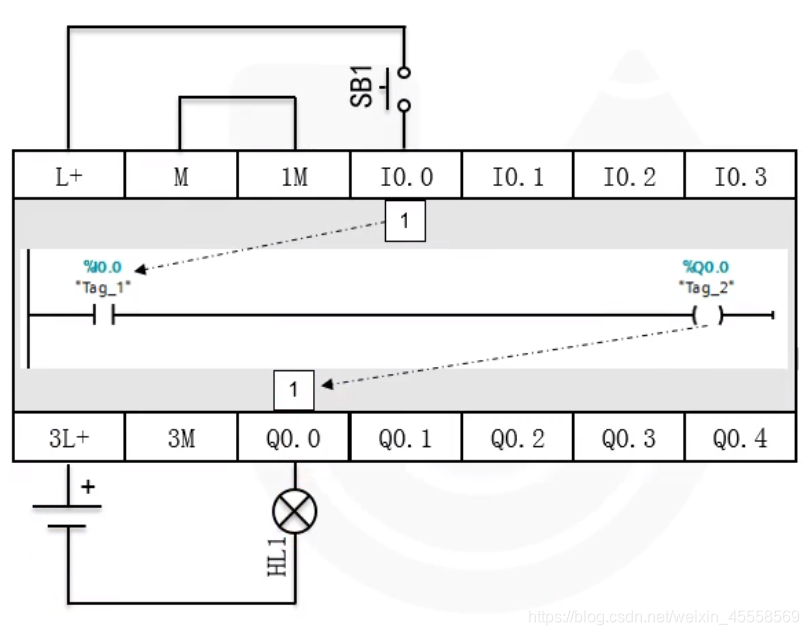

PLC的运行执行过程及输入/输出映像

  
**输入映像：**映射输入信号寄存器，用I表示；I的状态由物理输入决定；
**输出映像：**映射输出信号的寄存器，用Q表示；Q的状态决定物理输出；

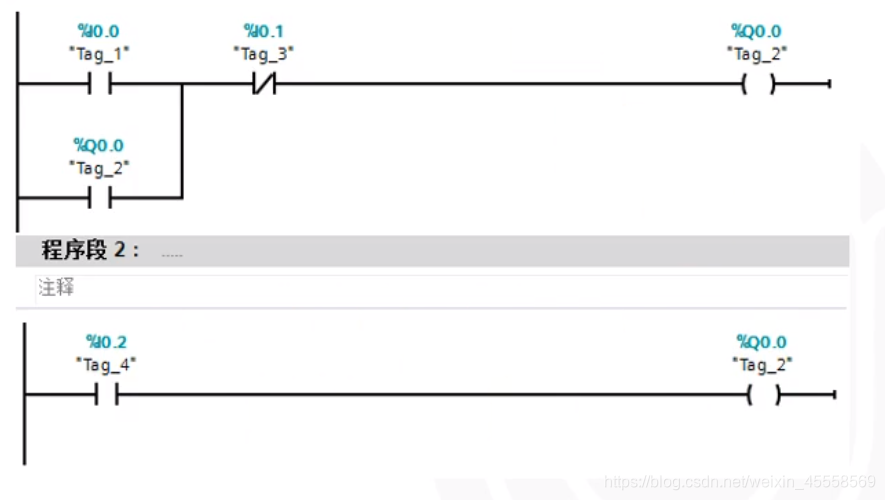

4.1 双线圈冲突

当按下I0.0时灯不会亮，按下 I0.1亮
   PLC的工作过程分为三个步骤：
① 刷新输入；
②执行程序；
③刷新输出
   在一个扫描周期内，出现两个及以上相同的线圈，最后一个执行的结果会将之前的结果覆盖，这就是双线圈问题。最常用的解决方法就是使用中间继电器或者置位的方法，这里介绍中间继电器。

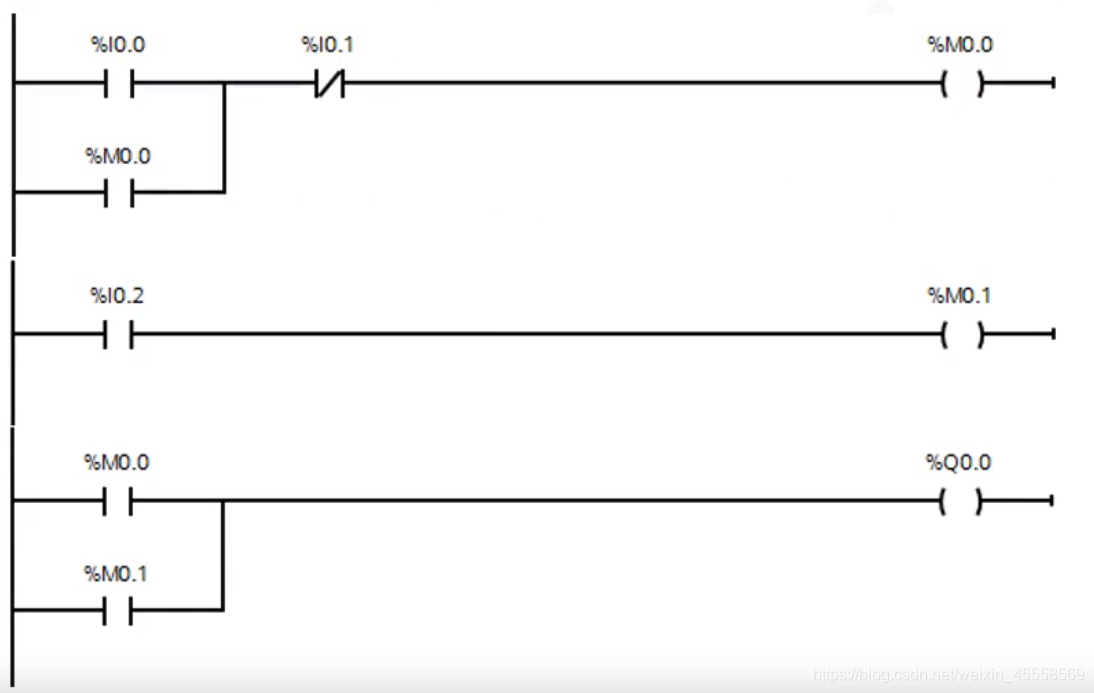

   中间继电器M，一般是在逻辑控制过程中，做中间状态使用，在程序控制过程中，做辅助使用。M只是PLC内部的寄存器，不对应物理输出。

---

置位指令和复位指令

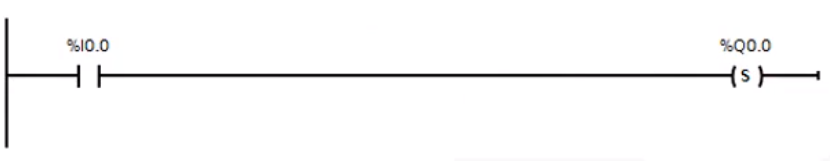

1.置位指令(S)

I0.0通，执行置位指令，Q0.0=1,输出端子接通，灯泡点亮。
I0.0断，Q0.0依然还是1的状态，类似线圈自锁。

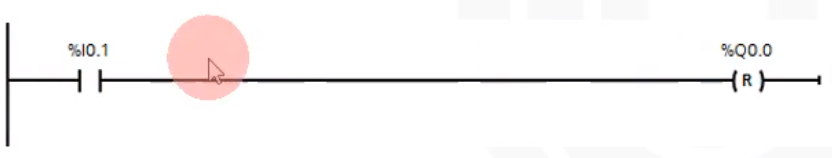

2.复位指令®

I0.1通，执行复位指令，Q0.0=0,输出端子断掉，灯泡灭。
I0.0断，Q0.0依然还是1的状态，类似线圈自锁。
