Yocto 项目——OpenEmbedded 构建系统,它真的很重要!

在嵌入式 Linux 开发领域,Yocto 项目OpenEmbedded 构建系统被公认为最强大的工具组合。无论是应对复杂硬件的适配需求,还是管理庞大的软件依赖关系,这套工具链都可以显著提升开发效率并简化流程。通过 Yocto 项目推荐的 OpenEmbedded 构建系统,开发者可以灵活定制适合项目需求的 Linux 发行版。

本文基于官方内容和社区经验,深入解析 OpenEmbedded 构建系统的背景、架构和关键作用,帮助您全面理解这一工具链的强大之处。

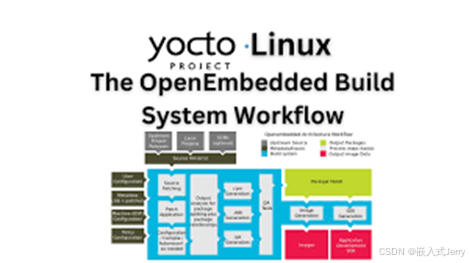

1. 什么是 OpenEmbedded 构建系统?

在这里插入图片描述

1.1 定义

OpenEmbedded(OE) 是一个功能全面的构建自动化框架和交叉编译环境,用于创建嵌入式设备的 Linux 系统。它通过模块化设计和强大的工具链支持,为开发者提供了灵活、高效的解决方案。

核心特点:

  • 自动化构建:简化构建流程,减少人工操作。
  • 灵活的模块化架构:支持多层次的扩展和硬件适配。
  • 多架构支持:兼容 ARM、x86、PowerPC 等主流硬件平台。
  • 广泛的软件包生态:支持数千种软件包的交叉编译,包括 GTK+、Qt、X Window 系统、Mono 和 Java。

1.2 与 Yocto 项目的关系

自 2011 年起,OpenEmbedded 被 Yocto 项目正式采纳,成为其推荐的核心构建工具。Yocto 项目通过整合 OpenEmbedded 构建系统,为开发者提供了标准化的开发环境和流程。

图示:Yocto 项目与 OpenEmbedded 的关系
在这里插入图片描述


2. OpenEmbedded 的历史背景

2.1 起源

OpenEmbedded 项目诞生于 2003 年,由 Chris Larson 等人创立,旨在整合多个开源嵌入式项目(如 OpenZaurus 和 Familiar Linux)的成果,形成一个统一的代码库。

2.2 从 OpenEmbedded-Classic 到分层架构

早期的 OpenEmbedded 采用了单一代码库(称为“OpenEmbedded-Classic”),但随着项目规模扩大和复杂度增加,这种架构逐渐暴露出扩展性不足的问题。
2010 年,OpenEmbedded 项目进行了重要的架构调整,引入了分层模型(Layered Architecture),将功能划分为多个层,每层独立开发和维护。

核心改进:

  • 模块化管理:通过分层设计提升可维护性和扩展性。
  • 灵活适配:为硬件平台、用户界面和商业需求提供独立支持。

3. OpenEmbedded 的分层架构

OpenEmbedded 的分层架构是其核心设计,通过将功能模块化,使系统更加灵活且可扩展。

3.1 分层架构的优势

  • 模块化:每一层独立开发和维护,减少耦合。
  • 灵活性:根据需求加载和配置所需层。
  • 适配性:为硬件、应用和发行版提供针对性支持。

3.2 层的分类与功能

以下是 OpenEmbedded 的主要层分类及其功能:

层类型功能描述
基础层提供平台无关的核心元数据(OE-Core)。
硬件层支持特定硬件平台,例如 ARM、Intel 和 Xilinx。
用户界面层提供窗口管理器支持,如 GNOME、Xfce。
商业层包括开源供应商的插件和配置。
开发者层存放用户自定义的元数据和扩展配置。

3.3 层的结构示例

meta
├── classes
├── conf
├── recipes-core
├── recipes-kernel
├── recipes-graphics
└── site

图示:OpenEmbedded 的分层模型
在这里插入图片描述


4. 核心组件详解

4.1 BitBake 构建引擎

BitBake 是 OpenEmbedded 构建系统的核心引擎,负责解析元数据、管理依赖关系,并执行任务调度。

主要功能:

  1. 自动解析和管理依赖关系,确保任务执行顺序正确。
  2. 支持多线程并行处理,提升构建效率。
  3. 灵活的任务定义,允许开发者自定义构建逻辑。

BitBake 的工作流程:

  1. 解析元数据(类文件和配置)。
  2. 确定构建任务及其依赖。
  3. 调度任务并行执行,生成镜像。

4.2 OpenEmbedded-Core(OE-Core)

OE-Core 是 OpenEmbedded 系统的基础元数据层,提供了创建嵌入式系统所需的关键工具和资源。

核心作用:

  • 提供通用的类文件、配置文件和支持文件。
  • 定义系统的基本架构和启动配置。
  • 支持广泛的硬件平台和发行版定制化需求。

在 Yocto 项目中的位置:
OE-Core 通常集成在 Yocto 项目参考发行版 Poky 的 meta 层中,提供稳定的构建基础。


5. OpenEmbedded 在 Yocto 项目中的工作流程

5.1 构建流程

  1. 加载元数据层:根据目标需求加载核心层、硬件层和其他必要层。
  2. 配置目标平台:定义硬件架构和软件栈。
  3. 运行 BitBake:解析依赖关系并生成目标镜像。
  4. 验证和调试:测试生成的镜像并调整配置。

图示:OpenEmbedded 工作流程

在这里插入图片描述

6. Yocto 项目与 OpenEmbedded 的协作

6.1 集成与作用

Yocto 项目通过集成 OpenEmbedded 构建系统,为开发者提供了标准化的工具链和开发模式。Poky 作为参考发行版,进一步简化了嵌入式开发流程。

关键整合:

  • BitBake 构建引擎:驱动构建任务的执行。
  • OE-Core:提供通用元数据支持。
  • 硬件与应用层:满足不同项目的定制化需求。

7. 结语

OpenEmbedded 构建系统是嵌入式开发的基石,也是 Yocto 项目成功的关键组成部分。通过分层架构、BitBake 和 OE-Core,开发者可以轻松适配复杂硬件平台和多样化的软件需求。无论您是初学者还是经验丰富的开发者,熟练掌握 OpenEmbedded 构建系统将帮助您更高效地开发嵌入式 Linux 系统。

让我们充分发挥 OpenEmbedded 的潜力,迈向嵌入式开发的未来!
