U-Boot Bring Up：有 SPL 与无 SPL 的启动流程深度解析
前言
在嵌入式 Linux 系统开发、BSP 适配及新平台 bring-up 过程中，Bootloader 的启动流程往往决定了整个系统移植和硬件支持的复杂度。U-Boot 作为当前主流的开源 Bootloader，其启动流程又分为带 SPL（Secondary Program Loader）与不带 SPL两种模式。不同方案在硬件要求、启动机制、代码结构、调试思路等方面存在明显区别。
本文将围绕这一主题，结合典型平台结构、流程图、配置文件、核心代码段，深入对比两种方案的适用场景、实现细节及工程实践建议，帮助读者理解底层差异，并能在项目中合理选择。
一、基础概念与总体启动流程
1.1 Bootloader 在嵌入式系统中的角色
- 初始化硬件：如时钟、内存、串口、存储、网络等。
- 加载/引导操作系统：通常是 Linux 内核，并传递启动参数、设备树等必要信息。
- 提供调试与维护功能：如环境变量配置、固件升级、网络引导、烧写命令等。
1.2 U-Boot 典型启动阶段
以 ARM Cortex-A SoC（如 NXP i.MX6/8, Allwinner, Rockchip, STM32MP1 等）为例，完整启动链路如下：

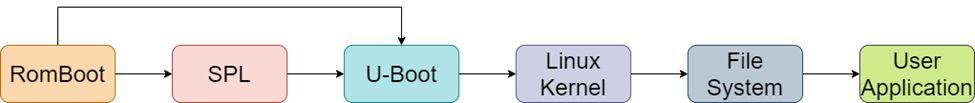

有 SPL 的启动流程
BootROM (SoC内部固件) → SPL (精简U-Boot) → U-Boot (完整版) → Linux Kernel → RootFS → User Application
无 SPL 的启动流程
BootROM (SoC内部固件) → U-Boot (完整版) → Linux Kernel → RootFS → User Application
1.3 BootROM 与 SPL 的职责区别
- BootROM：不可更改，由芯片原厂烧录在 SoC 内部，只负责最基础的硬件初始化和“从外部介质加载 bootloader 到 SRAM/DRAM 并运行”。
- SPL：U-Boot 的精简版，用于解决“内部SRAM容量有限，无法一次加载完整版 U-Boot”时的硬件初始化需求（如 DDR、时钟、简单外设）。
- 完整版 U-Boot：具备命令行、丰富外设/协议栈支持，可做升级、调试、启动内核等。
二、带 SPL 与无 SPL 的根本差异
2.1 SPL 设计的核心动机
SPL 解决的核心问题：SoC 上电后，可用的 SRAM 极其有限，无法直接放下大体积的 U-Boot。
因此，必须先用极小的 SPL 初始化 DDR，之后将完整版 U-Boot 从外部介质加载到 DDR，再切换到 U-Boot 运行。
场景举例：
- 典型 Cortex-A9/A53/A72 SoC，SRAM 只有 32KB/64KB/128KB，而完整版 U-Boot 动辄数百 KB 甚至上 MB。
- 需要复杂 DRAM 初始化脚本，BootROM 能力有限。
2.2 无 SPL 方案的条件
- SoC 内部 SRAM 或 BootROM 能直接完成 DDR 初始化。
- BootROM 能直接从存储加载大容量 U-Boot 到 DDR 并运行。
- U-Boot 镜像尺寸可以接受（如 NOR flash 启动、小型芯片/简单板卡）。
场景举例：
- 早期的 ARM9、ARM11、部分 Cortex-M4/M7，以及 MCU 级应用，内存需求不高。
- 使用 NOR Flash，直接映射到地址空间，无需分段加载。
- BootROM 足够灵活/支持的 SoC（如部分 Allwinner、Rockchip、早期NXP平台等）。
三、详细启动流程对比
3.1 有 SPL 启动流程详解
-
BootROM 执行：
SoC 上电后，BootROM 按固定顺序检测外部存储（SD/eMMC/NAND/NOR/USB等），找到并加载 SPL 到 SRAM。 -
SPL 阶段：
- 初始化必要硬件（主要是时钟/DDR）。
- 极简驱动，仅包含板级初始化和加载U-Boot代码的功能。
- 加载完整 U-Boot 镜像到 DDR。
-
跳转至 U-Boot：
SPL 跳转到 DDR 内的 U-Boot 入口，后者接管控制权。 -
U-Boot 主阶段：
- 初始化更丰富的外设。
- 提供 CLI/网络/升级/调试等功能。
- 加载和启动 Linux 内核。
-
操作系统启动。
核心代码片段（SPL 入口流程示例）：
void board_init_f(ulong dummy)
{
// 最小化硬件初始化
arch_cpu_init();
spl_init();
dram_init();
// 读取并加载主 U-Boot
spl_load_image();
jump_to_uboot();
}
SPL 配置（典型 Kconfig/defconfig）
CONFIG_SPL=y
CONFIG_SPL_FRAMEWORK=y
CONFIG_SPL_SERIAL_SUPPORT=y
CONFIG_SPL_DRIVERS_MISC_SUPPORT=y
3.2 无 SPL 启动流程详解
-
BootROM 执行：
SoC 上电后，BootROM 直接从外部存储加载完整 U-Boot 镜像到内存（一般是 DDR）并执行。 -
U-Boot 阶段：
- U-Boot 自行初始化全部硬件（包含 DDR）。
- 后续流程同上：提供 CLI、升级、内核引导等功能。
-
操作系统启动。
核心代码片段（U-Boot 入口流程示例）：
void board_init_f(ulong dummy)
{
// 直接初始化所有硬件
arch_cpu_init();
dram_init();
peripheral_init();
// 进入命令行或直接启动内核
main_loop();
}
配置特征
.config文件里无CONFIG_SPL相关选项。- 编译输出只有单个 U-Boot 镜像，无
u-boot-spl文件。
四、硬件与软件层面的适用分析
4.1 带 SPL 的优势和适用场景
- 适合中高端 SoC，SRAM 远小于 U-Boot 镜像体积。
- 支持复杂的板级初始化需求（如多片 DDR、PMIC、丰富外设）。
- 支持多存储介质和更灵活的启动策略。
- 可拆分初始化流程，有利于分阶段调试和维护。
4.2 无 SPL 的优势和适用场景
- 平台简单、硬件初始化需求低，BootROM 或 NOR Flash 直映射即可。
- 启动速度快，代码复杂度低，适用于量产型、成本敏感的设计。
- 有利于初学者和小型项目快速上手。
五、开发实践建议
5.1 如何判断自己平台需要 SPL？
- 检查 SoC 文档“BootROM 支持的最大加载大小”“上电后可用的 SRAM/DRAM 初始化流程”。
- 若 U-Boot 体积超过 BootROM 一次性可加载容量，必须引入 SPL。
- 若平台/芯片厂商提供的参考 U-Boot 都有 SPL 分段，说明其硬件需要这种启动分阶段。
5.2 编译与适配流程要点
- 有 SPL：编译时会生成 u-boot-spl/u-boot-spl.bin，同时 u-boot/u-boot.bin/elf，烧录脚本须注意 SPL 与主镜像分区、拼接位置等。
- 无 SPL：只有主镜像直接烧录，启动配置/烧写脚本更简单。
5.3 调试和移植建议
- 有 SPL 时遇到 DDR 问题，建议优先只修改/调试 SPL，主 U-Boot 尽量保持稳定。
- 无 SPL 时，所有初始化和调试均集中于 U-Boot 代码，调试窗口更大但也更易出错。
六、关键问答与实战案例
Q1：我怎么判断我的平台当前用不用 SPL？
- 查
.config/defconfig是否有CONFIG_SPL=y，或者编译输出目录有无u-boot-spl。 - 查阅官方 BSP 用户手册，查看推荐的启动分段方案。
Q2：什么情况下可以把 SPL 去掉，只用 U-Boot？
- 硬件初始化极其简单，BootROM 能直接装载主 U-Boot 并执行（如 NOR Flash 映射）。
- 平台定制需求低，工程团队能确认无后遗症。
Q3：SPL 和 U-Boot 如何协作传递信息？
- SPL 可通过 RAM、寄存器、中转地址等方式，传递板级信息、环境参数、校验结果。
- SPL 失败可直接回退或报错重启，利于早期调试。
Q4：如果引导流程挂死，如何排查是 SPL 还是 U-Boot 的问题？
- 观察串口输出：SPL 阶段 log 是否输出，若 SPL 输出正常则重点排查 U-Boot；否则需定位 SPL 问题。
- 可以定制 SPL 提示灯/蜂鸣器等硬件动作，辅助区分。
七、结语
带 SPL 与不带 SPL 的 U-Boot 启动架构，是嵌入式 SoC bring-up 的两个关键模式。正确理解其差异，有助于做出合理的系统架构决策、BSP移植和调试，也有助于快速定位启动链路的瓶颈。对于中高端 SoC，新项目建议优先采用 SPL 分段启动模式，以获得更好的灵活性和兼容性。
