Linux 内核的内存管理子系统是操作系统中最复杂、最核心的组成部分之一。无论是用户程序运行的虚拟地址空间，还是内核中各种驱动、数据结构的内存分配，其底层都依赖于精巧设计的内存管理机制。本文将围绕用户空间与内核空间的差异、核心概念、关键机制与典型实战问题，逐步构建起清晰完整的知识图谱。

---

一、用户空间与内核空间的内存区别

Linux 将整个虚拟地址空间划分为两个区域：

维度	用户空间	内核空间
地址范围	通常 0x00000000 ~ 0xBFFFFFFF（32位）	通常 0xC0000000 ~ 0xFFFFFFFF
访问权限	仅用户态进程可访问	仅内核态代码可访问
分配方式	malloc(), mmap() 等	kmalloc(), vmalloc(), alloc_pages() 等
分配器	用户态使用 glibc 封装（底层调用 sys_brk/sys_mmap）	使用内核页帧分配器、slab/slub 等
是否可以直接访问物理地址	❌ 不可	✅ 通过页表间接访问

---

二、核心内存管理机制概览

Linux 内核内存管理由多个机制协同组成，每种机制负责不同粒度或阶段的内存操作。

1. 页帧管理机制（Page Frame Allocator）

• 单位：以页为单位分配内存，页大小通常为 4KB（x86/ARM）。

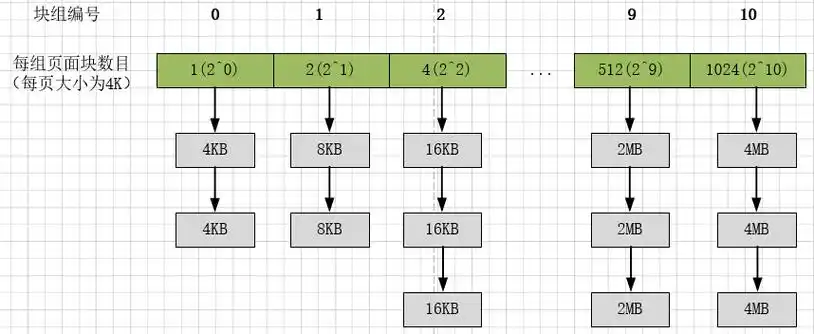

• 基本机制：伙伴系统（Buddy Allocator）
• 管理结构：struct page

2. 内核小块内存管理：Slab/Slub

• 适用于频繁申请释放的小对象，如 task_struct、inode、dentry。
• 分配单位：object，而不是 page。
• SLAB -> SLUB（现代默认）

3. memblock（启动早期临时管理器）

• 只在启动阶段使用，未建立起完整页表前。
• 后续交由 buddy 系统管理。

4. CMA（Contiguous Memory Allocator）

• 作用：为 DMA 提供连续的物理内存。
• 使用场景：GPU、ISP、音视频 DMA 需求。

5. vmalloc

• 虚拟地址连续，但物理地址不一定连续。
• 适合分配大块内存，但开销比 kmalloc 大。

6. percpu 分配器

• 为每个 CPU 分配一份对象副本，避免锁争用。

---

三、页表结构解析与地址转换

在分页机制下，虚拟地址需经过页表转换为物理地址。

1. 多级页表结构（以 64 位架构为例）：

VA (虚拟地址) ➔ PGD ➔ PUD ➔ PMD ➔ PTE ➔ 页框

缩写	含义
PGD	Page Global Directory
PUD	Page Upper Directory
PMD	Page Middle Directory
PTE	Page Table Entry

每级结构索引不同位数，共同组成完整地址映射关系。

2. TLB（Translation Lookaside Buffer）

• 硬件缓存页表项，加快地址转换。
• 命中：无需访问内存
• 未命中：需访问页表（页表项位于内存中）

---

四、物理内存架构模型

三种主流模型总结：

模型	宏定义	特点	典型平台
Flat Memory Model	CONFIG_FLATMEM	连续物理内存，无洞洞	嵌入式 SoC、低端 ARM
Discontiguous Model	CONFIG_DISCONTIGMEM	多 bank，存在间隙	NUMA 早期 SMP 系统
Sparse Memory Model	CONFIG_SPARSEMEM	Section 管理，支持热插拔	大内存 NUMA 系统，x86_64

---

五、结构体关系解读

1. struct pglist_data（每个 NUMA 节点）

struct pglist_data {
    struct zone node_zones[MAX_NR_ZONES];
    ...
};

2. struct zone（内存管理区：DMA, Normal, HighMem）

struct zone {
    struct page *mem_map; // 页框描述符数组
    ...
};

3. struct page（物理页描述符）

struct page {
    unsigned long flags;
    struct address_space *mapping;
    void *virtual; // 页映射后的虚拟地址（有条件存在）
    ...
};

结构关系图：

[Node] struct pglist_data
   └─ zone[N]  // struct zone
         └─ page[M] // struct page

---

六、典型实战问题与解答

问题 1：用户程序频繁崩溃，是否与内存分配相关？

定位方法：

• 使用 strace 查看是否 brk/mmap 系统调用失败
• dmesg 查看是否存在 OOM 杀手信息

根因分析：

• 用户空间 malloc 失败底层反映内核页分配失败（如内存碎片、zonelist 无法满足）

解决建议：

• 优化分配粒度，复用内存
• 调整内核参数或限制内存使用

---

问题 2：驱动中 kmalloc 分配失败如何排查？

观察点：

• slabinfo (cat /proc/slabinfo)
• 分配大小是否超过 kmalloc-512, kmalloc-1024 类缓存池

建议使用：

• 过大则使用 vmalloc() 或 CMA

---

七、经典概念类问题总结

1. 什么是 struct page？为什么不是每页都需要一个？

   • 用于记录每个页框的状态信息，如引用计数、所属 zone。
   • 某些内存区域（如设备保留内存）无需 struct page 管理。

2. 什么是 memblock？

   • 内核早期内存管理器，在 MMU 启动前分配内存；之后由 buddy 管理接管。

3. CMA 和 Buddy 的关系？

   • CMA 是 Buddy 的一个子区域，标记为“可回收但保留连续性”。

4. vmalloc 与 kmalloc 的本质区别？

   • kmalloc 分配的是物理地址连续的内存。
   • vmalloc 虚拟地址连续，物理地址可能不连续。

5. SLAB/SLUB 区别？

   • SLUB 是对 SLAB 的改进，结构更简洁，锁竞争更少，是当前主流选择。

---

八、总结：构建清晰的知识体系

通过上述内容，可以构建出 Linux 内存管理机制的知识地图：

          +---------------------------+
          | 用户态分配（malloc/mmap） |
          +-------------+-------------+
                        |
             +----------v----------+
             | 内核系统调用接口层   |
             +----------+----------+
                        |
        +---------------v----------------+
        |      页帧分配器（Buddy）        |
        |   + memblock/CMA/SLUB 等子模块 |
        +--------------------------------+
                        |
                +-------v--------+
                | 物理内存页表映射 |
                +----------------+

---

九、下一步学习建议

• 阅读 mm/page_alloc.c 理解页面分配流程
• 阅读 mm/slub.c 了解内核对象管理逻辑
• 自行实现一个 kmalloc 模拟器或 slab 分配器
• 实战调试：结合 ftrace + perf + kmemleak 检查内存行为

---

📌 博文结尾建议：

本文为 Linux 内核内存管理核心知识总结，涉及了从用户空间申请，到页表转换，再到内核多种分配器的使用场景与机制。如果你对性能优化、内存泄漏排查、驱动开发感兴趣，这些内容将是你不可缺的基础。

---
