OpenGL 全景解析：概念、定位、源码实现与同类对比

一、OpenGL 的概念与定位

1.1 什么是 OpenGL？

OpenGL（Open Graphics Library，开放图形库）是由 Khronos Group 维护的一个跨平台、跨语言的二维/三维图形渲染 API 标准。它定义了一套统一的接口，使开发者无需关心硬件细节，就能高效开发高性能的图形应用（如 CAD、游戏、可视化等）。

一句话理解：OpenGL 是一种软件和硬件之间的“图形语言”，让你的程序能够直接指挥显卡进行高效的渲染。

1.2 OpenGL 的定位

• 行业标准：几十年沉淀，被广泛应用于桌面、嵌入式、工业等各领域。
• 平台无关性：Windows、Linux、macOS、Android 及多种嵌入式系统均可支持。
• 软硬件解耦：程序员只需学习一套 API，无需关心底层 GPU 的品牌与型号。
• 驱动/实现多样性：底层具体渲染实现由 GPU 厂商/开源社区负责。

---

二、OpenGL 的核心流程和运行逻辑

2.1 基本架构

[用户代码] ──> [OpenGL API] ──> [OpenGL 实现（libGL.so等）] ──> [GPU驱动/硬件]

• OpenGL API：一套标准的 C 语言接口。
• OpenGL 实现库：如 libGL.so（Linux）、opengl32.dll（Windows），负责把 API 调用传递给驱动/硬件。
• GPU 驱动：具体厂商（NVIDIA、AMD、Intel）的驱动程序，控制真实 GPU。

2.2 渲染流程图

2.3 基础渲染流程步骤

1. 创建窗口和上下文（通过 GLFW/SDL/EGL/GLX 等）
2. 初始化 OpenGL 状态（如视口、清屏色）
3. 上传顶点数据到 GPU（如 VBO、VAO）
4. 编写并上传 Shader 程序（GLSL）
5. 绘制调用（glDrawArrays/glDrawElements）
6. 交换缓冲区，显示图像

---

三、OpenGL 源码和生成的核心库文件

3.1 源代码说明

• 标准只定义 API，无源码实现。实际源码有开源 Mesa3D，和各硬件厂商私有驱动。
• Mesa3D（开源） 是最常用的 Linux 平台 OpenGL 实现。

3.2 Mesa3D 典型源码结构

• src/mesa/main/：核心 OpenGL API 实现
• src/gallium/：现代驱动框架
• src/egl/、src/glx/：平台窗口系统接口
• src/gallium/drivers/：各 GPU 的驱动实现（如 i915、nouveau、radeon 等）

3.3 生成的库文件及其作用

库文件	作用
libGL.so	标准 OpenGL 动态库，应用直接链接
libGLX.so	X11 下 GLX 协议支持
libEGL.so	EGL 上下文/表面管理（Wayland/嵌入式）
libGLESv2.so	OpenGL ES 支持，常用于嵌入式/移动
GPU 驱动如 xxx_dri.so	针对特定硬件的实现

3.4 关系流程示意

[用户程序] --(libGL.so调用)--> [libGLX.so/EGL] --(dri.so)--> [GPU硬件]

---

四、OpenGL 的核心 API 与代码示例

4.1 典型核心函数集

• 初始化与上下文管理：glXCreateContext/EGLCreateContext
• 状态设置：glViewport, glClearColor, glEnable
• 缓冲区操作：glClear, glBindBuffer, glBufferData
• 着色器相关：glCreateShader, glShaderSource, glCompileShader, glUseProgram
• 绘制：glDrawArrays, glDrawElements
• 资源释放：glDeleteBuffers, glDeleteProgram

4.2 最小化渲染示例代码（伪代码）

// 初始化窗口和上下文（伪代码，平台相关）
GLFWwindow* window = glfwCreateWindow(...);
glfwMakeContextCurrent(window);

// OpenGL 初始化
glClearColor(0.2, 0.3, 0.3, 1.0);
glClear(GL_COLOR_BUFFER_BIT);

// 着色器编译（略）
GLuint program = glCreateProgram(); // 绑定 shader

// 顶点数据上传（略）
GLuint vbo, vao;
glGenBuffers(1, &vbo);
glGenVertexArrays(1, &vao);
// ...

glUseProgram(program);
glBindVertexArray(vao);
glDrawArrays(GL_TRIANGLES, 0, 3);

// 交换缓冲区，展示结果
glfwSwapBuffers(window);

---

五、OpenGL 的同类库/工具对比与选择

5.1 同类/定位相似的库和标准

名称	定位/简介	主要特点与对比
OpenGL	经典跨平台 2D/3D 图形 API	标准成熟，平台广，硬件支持好
Vulkan	下一代底层图形 API，由 Khronos Group 制定	更低开销、更灵活，复杂度高
Direct3D	Windows 独占的 3D 图形 API，由微软推出	性能高，生态强，仅限 Windows/Xbox
Metal	苹果平台专用底层图形 API	性能高，仅限 macOS/iOS
OpenGL ES	OpenGL 的简化/嵌入式版，常见于移动/嵌入式	精简、易移植，功能比桌面版少
WebGL	浏览器端 3D 图形标准，基于 OpenGL ES	前端专用，跨平台但受限浏览器

5.2 对比推荐与选择建议

• 跨平台、兼容老项目：OpenGL
• 高性能、现代项目：Vulkan（推荐新项目，硬件支持充分时）
• Windows 专用：Direct3D
• 苹果设备开发：Metal
• 嵌入式、移动端：OpenGL ES
• Web/WebGL 应用：WebGL

---

六、OpenGL 在 GPU 与上层的逻辑桥梁作用

6.1 对 GPU 的作用

• 负责管理 GPU 资源（内存、纹理、着色器等）
• 发送绘制命令，驱动 GPU 并行渲染
• 上层无需关心具体 GPU 的硬件细节，由驱动自动适配

6.2 对上层应用的作用

• 提供统一的 API，屏蔽平台/厂商差异
• 让开发者专注于渲染算法与业务逻辑
• 支持高效跨平台移植

---

七、总结与思维导图

OpenGL 是图形编程领域的“汇编语言”，它为开发者与 GPU 搭建起通用、标准、强大的渲染桥梁。理解其架构和实现，有助于更好选择合适的渲染技术和开发栈。

推荐学习资料

• 官方文档：https://www.khronos.org/registry/OpenGL-Refpages/
• 《OpenGL编程指南》（红宝书）、《OpenGL超级宝典》（蓝宝书）
• Mesa3D 源码与 Khronos 官方规范
• 现代 OpenGL 教程：https://learnopengl.com/

---

八、OpenGL 实战示例：彩色三角形完整开发流程

8.1 场景目标

用 OpenGL 从零实现“窗口+渲染三角形”，直观展示上层应用与 GPU 的协作流程。

8.2 实战步骤 & 关系流程

（1）初始化窗口和 OpenGL 上下文

• 使用 GLFW（或 SDL/EGL）创建窗口和上下文，OpenGL API 就绪。

（2）编写顶点/片元着色器（GLSL）

• 顶点着色器定义三角形三个顶点及其颜色。
• 片元着色器负责最终像素着色。

（3）上传顶点数据到 GPU

• 使用 glGenBuffers/glBindBuffer/glBufferData 上传三角形顶点坐标和颜色到 GPU 显存。

（4）编译和链接着色器程序

• 调用 glCreateShader/glShaderSource/glCompileShader/glAttachShader/glLinkProgram。

（5）绘制循环

• glClear 清屏，glUseProgram 激活 shader，glBindVertexArray 绑定数据，glDrawArrays 触发 GPU 绘制。
• glfwSwapBuffers 显示渲染结果。

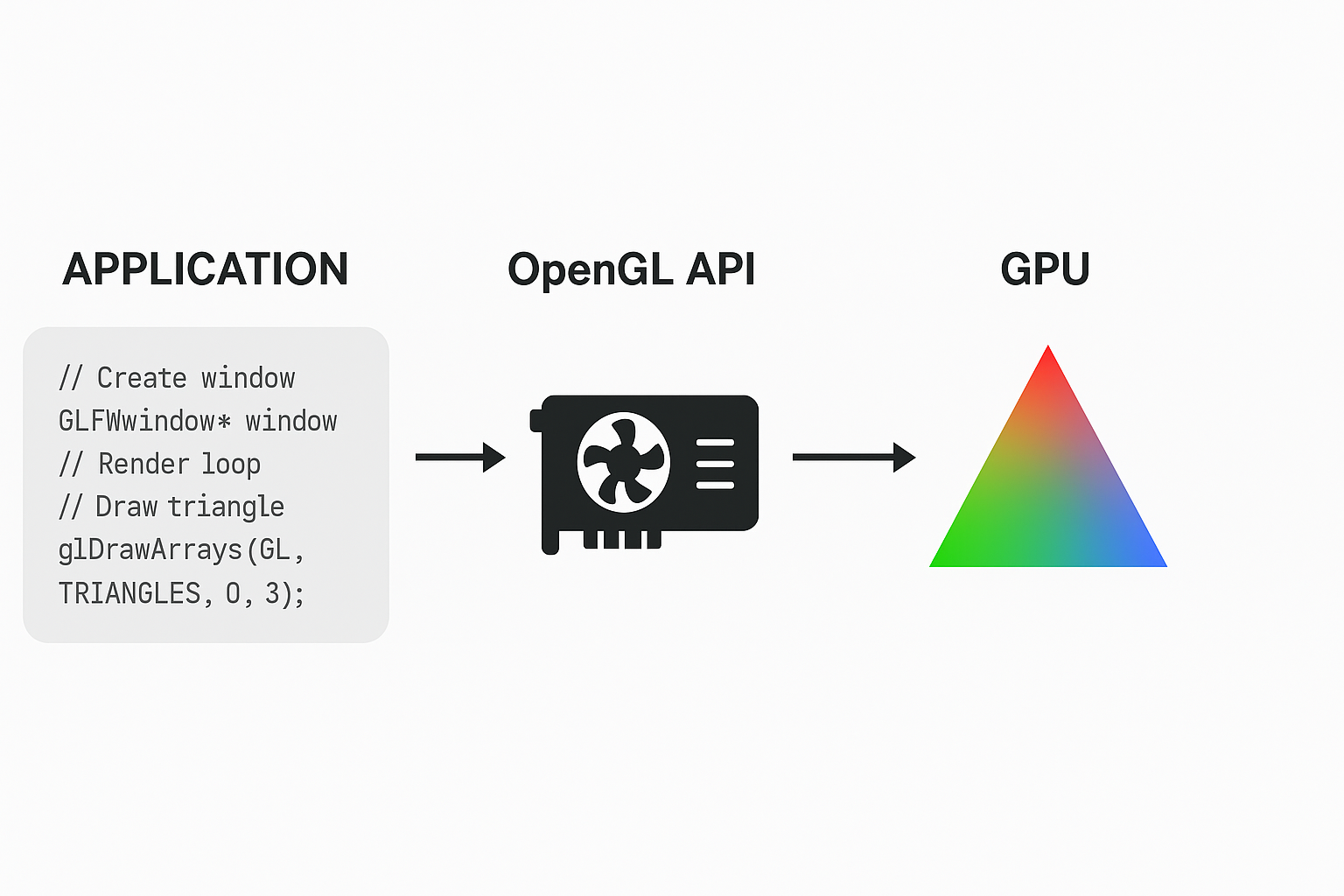

8.3 逻辑关系流程图

[应用层主循环]
    │
    ├─ 初始化窗口和 OpenGL 上下文
    │
    ├─ 加载/编译 Shader 程序
    │
    ├─ 上传三角形顶点数据到 GPU
    │
    └─ 渲染循环
           ├─ 清屏
           ├─ 激活 Shader
           ├─ 绘制三角形
           └─ 交换缓冲区

8.4 关键代码片段（C++/GLFW/现代 OpenGL）

// 1. 初始化窗口
GLFWwindow* window = glfwCreateWindow(800, 600, "OpenGL Triangle", NULL, NULL);
glfwMakeContextCurrent(window);

// 2. 定义三角形顶点数据和颜色
float vertices[] = {
   // x, y,    r, g, b
    0.0f,  0.5f, 1.0f, 0.0f, 0.0f,
   -0.5f, -0.5f, 0.0f, 1.0f, 0.0f,
    0.5f, -0.5f, 0.0f, 0.0f, 1.0f
};

// 3. 创建 VBO/VAO
GLuint vbo, vao;
glGenVertexArrays(1, &vao);
glGenBuffers(1, &vbo);
glBindVertexArray(vao);
glBindBuffer(GL_ARRAY_BUFFER, vbo);
glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
glVertexAttribPointer(0, 2, GL_FLOAT, GL_FALSE, 5 * sizeof(float), (void*)0);
glEnableVertexAttribArray(0);
glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 5 * sizeof(float), (void*)(2 * sizeof(float)));
glEnableVertexAttribArray(1);

// 4. 编译并使用 Shader（代码略，可用现代 OpenGL 教程模板）
// 5. 渲染主循环
while(!glfwWindowShouldClose(window)) {
    glClear(GL_COLOR_BUFFER_BIT);
    glUseProgram(shaderProgram);
    glBindVertexArray(vao);
    glDrawArrays(GL_TRIANGLES, 0, 3);
    glfwSwapBuffers(window);
    glfwPollEvents();
}

8.5 整体说明

• 这个流程体现了 OpenGL API 如何承上启下：你只需要关心三角形数据和渲染逻辑，所有 GPU 资源和并行操作都自动管理，平台无关。
• 代码高度可移植，变换顶点、Shader 就能渲染更复杂场景。

---

---
