网络结构简述--以Caffe为例

一、深度学习网络简介

       深度学习网络（Net）是一个组合模型，它是由相互连接的层（Layers）组合而成。Caffe就是一种组建深度学习网络的工具，它按照一定的策略，一层一层的搭建出自己的模型。Caffe将所有的信息数据定义为Blobs，从而进行便利的操作和通讯。Blob是Caffe框架中一种标准的数组，一种统一的内存接口，它描述了信息是如何存储的，以及如何在层之间通讯的。

       本文初步介绍Blob、Layer、Net的基本概念。在之后系列的博客中详细介绍它们具体的实现及相关参数说明。



二、Blob

        Blobs封装了运行时的数据信息，提供了CPU和GPU的信息同步。从数学的角度看，Blob就是一个N维数组。它是Caffe中的数据操作基本单位。对于图片数据来说，Blob可以表示为（N*C*H*W）这样的一个4D数组。其中N表示图片的数量，C表示图片的通道数，H和W分别表示图片的高度和宽度。Blob也可以表示非图片数据。

       在模型中设定的参数，也是用Blob来表示和运算的，它的维度会根据参数的类型不同而不同。比如：在一个卷积层中，输入一张3通道图片，有96个卷积核，每个核大小为11*11，因此这个Blob是 96*3*11*11。而在一个全连接层中，假设输入1024个通道图片，输出1000个数据，则Blob为1000*1024.



三、Layer

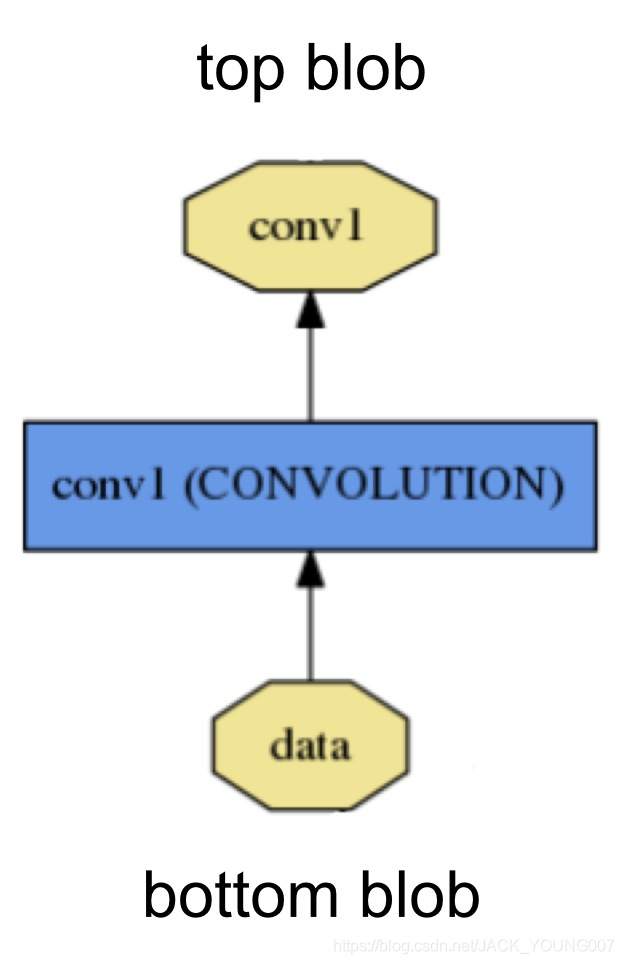

       层是网络模型的组成要素和计算的基本单位，层的类型比较多，如Data、Convolution、Pooling、ReLu、Softmax-loss、Accuracy等。一个层的定义大致如下图：

       从 bottom 进行数据的输入，计算后，通过 top 进行输出。图中的黄色多边形表示输入输出的数据，蓝色矩形表示层。

       每一种类型的层都定义了三种关键的计算：setup，forward 和 backward。setup ：层的建立和初始化，以及在整个模型中的连接初始化；forward ：从 bottom 得到输入数据，进行计算，并将计算结果送到 top，进行输出； backward ：从层的输出端 top 得到数据的梯度，计算当前的梯度，并将计算结果送到 bottom，向前传递。



四、Net

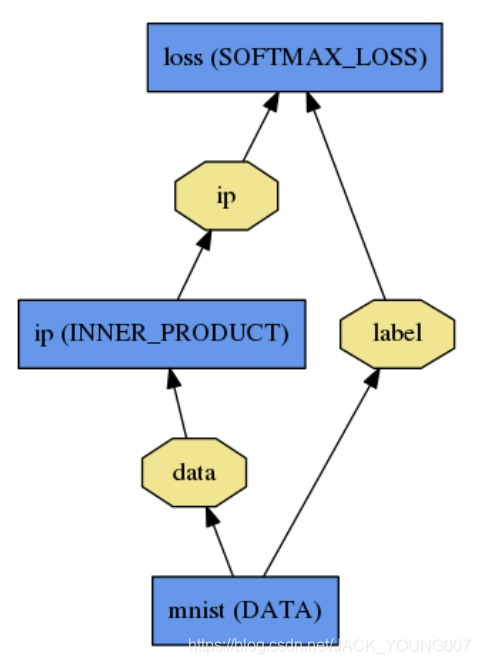

       如同积木一般，一个Net 由多个 Layer 组合而成。现以一个简单的2层神经网络的模型（若加上 Loss 层就变成三层）为例。拓扑结构如图示：

         第一层：name 为 mnist， type为Data，没有输入（Bottom），只有两个输出（Top），一个为data，一个为 label

         第二层：name 为 ip， type 为 InnerProduct，输入数据 data ，输出数据 ip

         第三层：name 为 loss，type 为 SoftmaxWithLoss，有两个输入，一个为 ip，一个为 label，有一个输出 loss（未画出）

         则对应配置文件 prototxt ：第一行模型取名为ModelName，然后是三个Layer的定义，参数都比较简单，只列出必须参数，具体参数将在后续的文章介绍。

name:"ModelName"
layer{
    name:"mnist"
    type:"Data"
    top:"data"
    top:"label"
    data_param{
        source:"input_leveldb"
        batch_size:64
    }
}
layer{
    name:"ip"
    type:"InnerProduct"
    bottom:"data"
    top:"ip"
    inner_product_param{
        num_output:2
    }
}
layer{
    name:"loss"
    type:"SoftmaxWithLoss"
    bottom:"ip"
    bottom:"label"
    top:"loss"
}
