Matlab stairs函数的使用方法

Matlab stairs函数

作用：绘制阶梯图

1. stairs(Y)

以1~length(Y)为横坐标，Y为纵坐标绘制阶梯图。
在命令行窗口输入以下命令：

X=linspace(0,2*pi,20);
Y=sin(X);
stairs(Y);

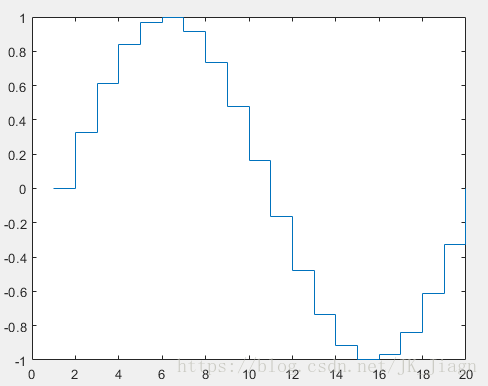

效果如下图所示：

作为对比，画出对应的正弦波波形，输入以下命令：

X=linspace(0,2*pi,20);
Y=sin(X);
plot(X/(0.1*pi)+1,Y);%将正弦函数的横坐标拉长，与stairs(Y)对比
hold on;
stairs(Y);

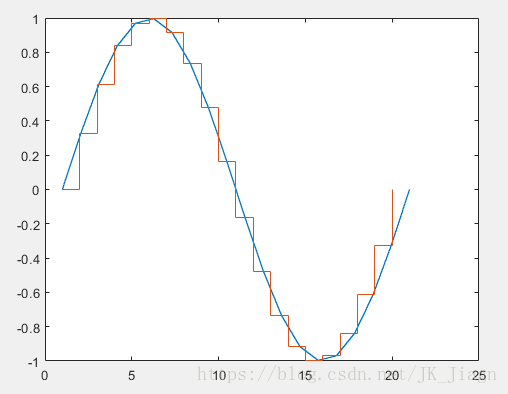

效果如下：

2. stairs(X,Y)

以X为横坐标，Y为纵坐标绘制阶梯图。

X=linspace(0,2*pi,20);
Y=sin(X);
plot(X,Y);
hold on;
stairs(X,Y);

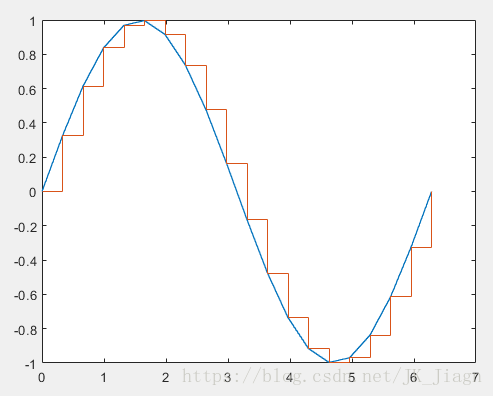

从下图可以看到，两种绘图方式的横坐标一直，均为指定的X向量：

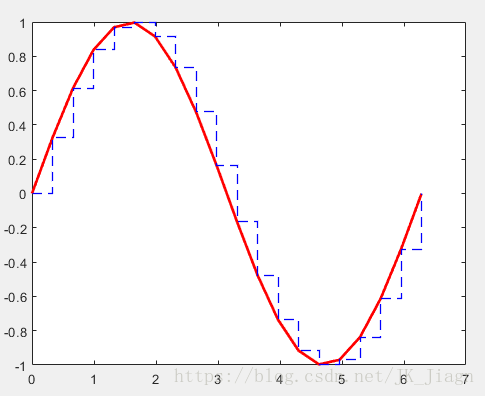

3.stairs(…,LineSpec) 以及stairs(…,‘PropertyName’,propertyvalue)

以指定的曲线样式绘制阶梯图。
如：

X=linspace(0,2*pi,20);
Y=sin(X);
plot(X,Y,'r-','LineWidth',2);		%红色实线，线宽为2
hold on;
stairs(X,Y,'b--','LineWidth',1);	%蓝色虚线，线宽为1

4. stairs(AX,…)

在指定的坐标轴中绘制，比如句柄创建的坐标轴。

X=linspace(0,2*pi,20);
Y=sin(X);
figure(1);
figure(2);
ax_plot=axes(figure(1));%在figure1中创建ax_plot
ax_stairs=axes(figure(2));%在figure2中创建ax_stairs
plot(ax_plot,X,Y);%在ax_plot中绘制Y，图形应在figure1中
stairs(ax_stairs,X,Y);%在ax_stairs中绘制Y的阶梯图，图形应在figure2中

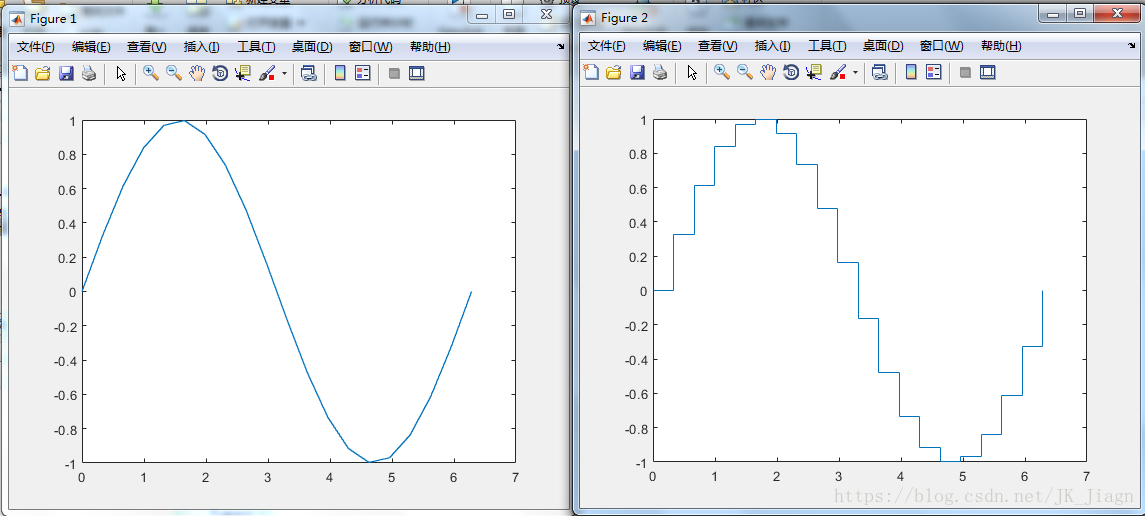

结果如下：

5. H=stairs(X,Y)

绘图并返回给H，可进行删除等操作。

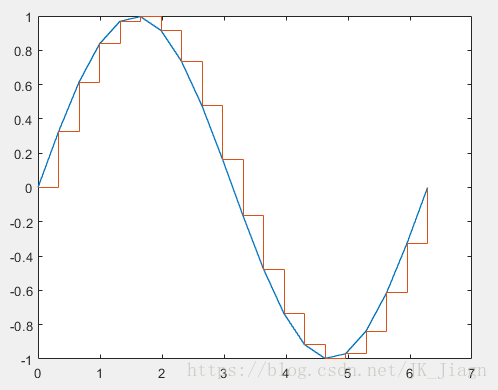

如下所示：

X=linspace(0,2*pi,20);
Y=sin(X);
P=plot(X,Y);
hold on;
H=stairs(X,Y);

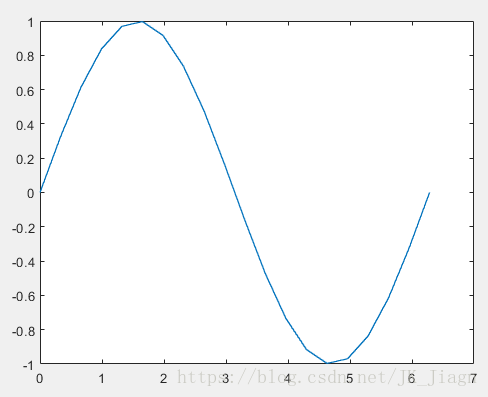

执行下面的语句删掉画出来的阶梯图：

delete(H);

6. [XX,YY]=stairs(X,Y)

不绘制图形，但将X和Y返回给XX和YY，从而可以使用各种命令对其进行操作，例如plot(XX,YY)。

X=linspace(0,2*pi,20);
Y=sin(X);
subplot(2,1,1);
[XX,YY]=stairs(X,Y);%不绘制图形，但将X和Y返回给XX和YY
title('[XX,YY]=stairs(X,Y)');
subplot(2,1,2);
plot(XX,YY);%使用XX和YY绘制阶梯图
title('plot(XX,YY)');

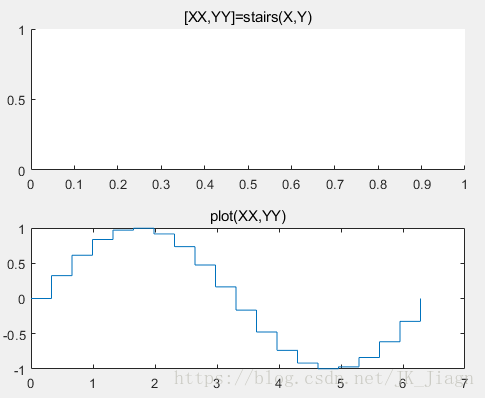

结果如下：
