proteus仿真之51之74HC595之流水灯

proteus仿真之51之74HC595之流水灯

74HC595A 由一个 8 位移位寄存器和一个 8 位具有三态并行输出的 D 型锁存器。移位寄存器接受串行数据并提供串行输出。移位寄存器也向 8 位锁存器提供并行数据。移位寄存器和锁存器有独立的时钟输入。该设备还具有异步复位移位寄存器。HC595A 直接与上的 SPI 串行数据端口连接CMOS MPU 和 MCU。

1.封装类型

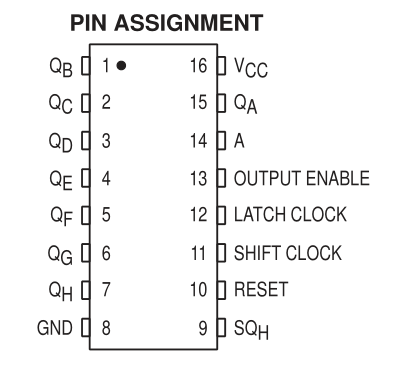

2.引脚分布

3.逻辑图

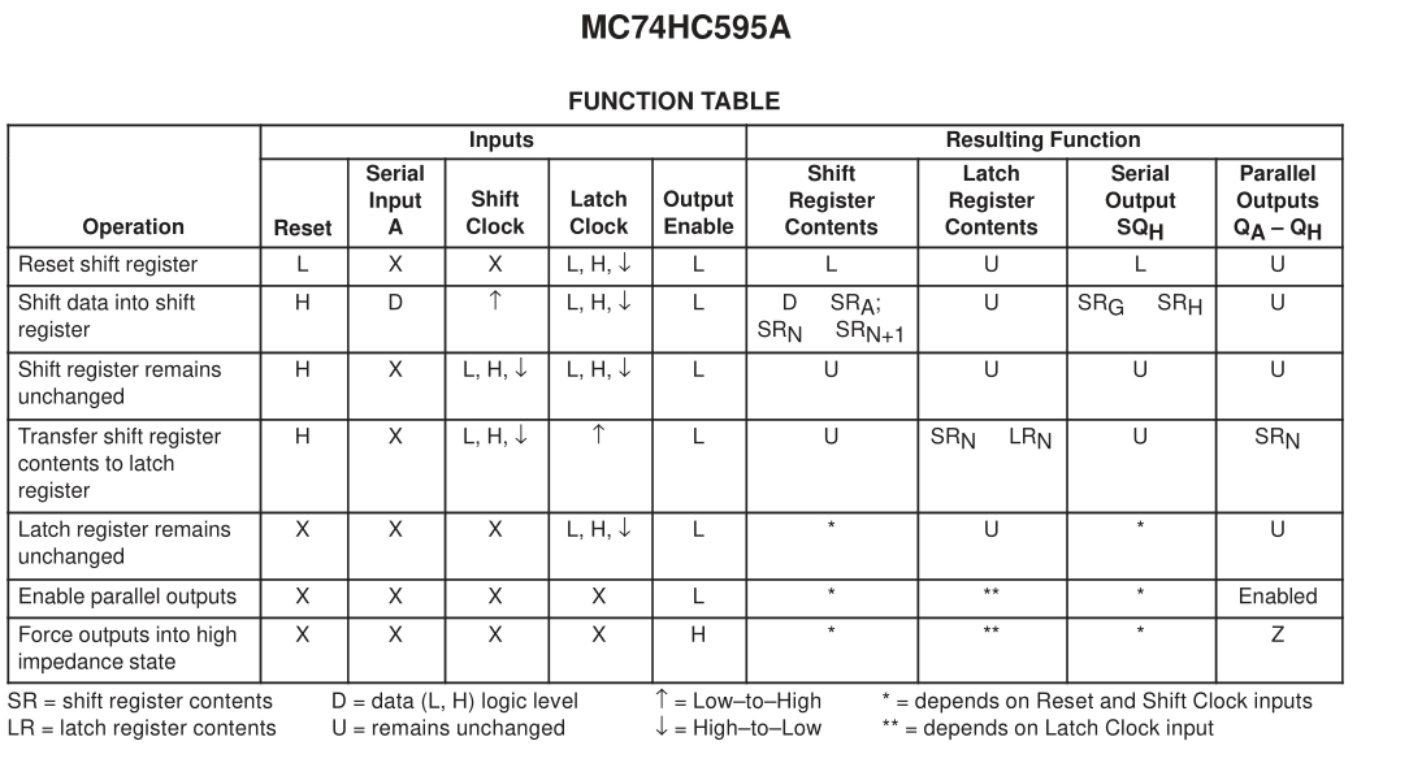

4.功能列表

SPI协议的三个引脚对应表

硬件引脚	SPI引脚
Shift Clock(11)	SCK
Serial Input A(14)	DS
Latch Clock(12)	CE

4.1功能表—Shift data into shift register（数据写入移位寄存器，MSB->LSB）

SCK	R
DS	D
CE	L,H,F

R = RISING D = DATA F = FALLING L = LOW H=HIGH

4.2功能表—Transfer shift register contents to latch register（传送移位寄存器内容到锁存器）

SCK	L,H,F
DS	X
CE	R

X = 不关心

5.引脚说明（引脚名参考逻辑图）

引脚	说明
INPUTS A (Pin 14)(DS)	串行数据输入。该引脚上的数据被移入8 位串行移位寄存器。
CONTROL INPUTS Shift Clock (Pin 11)(SCK)	移位寄存器时钟输入。低到高的过渡 此输入导致串行输入引脚上的数据被移位 进入 8 位移位寄存器。
Reset (Pin 10)	低电平有效、异步、移位寄存器复位输入。该引脚上的低电平仅复位该器件的移位寄存器部分。 8 位锁存器不受影响。
Latch Clock (Pin 12)(CE)	存储锁存时钟输入。此输入上的低到高转换会锁存移位寄存器数据。
Output Enable (Pin 13)	低电平有效输出使能。该输入的低电平允许来自锁存器的数据呈现在输出端。此输入的高电平迫使输出 (QA-QH) 进入高阻抗状态。串行输出不受此控制单元的影响。
OUTPUTS QA – QH (Pins 15, 1, 2, 3, 4, 5, 6, 7)	同相、三态、锁存输出。
SQH (Pin 9)	同相串行数据输出。这是 8 位移位寄存器第 8 级的输出。此输出不具有三态功能。

6.51代码

代码效果：

D1-D8轮流点亮

#include <reg52.h>
#include <intrins.h>

sbit SCK = P2^1;
sbit DS = P2^0;
sbit LATCH = P2^2;
#define NOP _nop_()

void DelayX10us(unsigned int num);
void HC595SendData(unsigned char dat);


void main()
{
    unsigned char LED=0XFE;
    HC595SendData(0xFF);
    while(1)
    {
        HC595SendData(LED);
        LED <<= 1;
        LED = LED|0x01;
        if(LED == 0xFF)
            LED=0xFE;
        DelayX10us(50000);


    }
}

void DelayX10us(unsigned int cnt)
{
    do {
        NOP;
        NOP;
        NOP;
        NOP;
        NOP;
        NOP;
        NOP;
        NOP;
    }while(cnt--);
}

void HC595SendData(unsigned char dat)
{
    unsigned char i;
    for( i=0;i<8;i++)
    {
        if((dat<<i)& 0x80)  //最高位开始写入
            DS =1;
        else
            DS = 0;
        SCK =0;   //写入移位寄存器
        NOP;
        NOP;
        SCK = 1;
    }
    LATCH =0;
    NOP;
    NOP;
    LATCH=1;

}

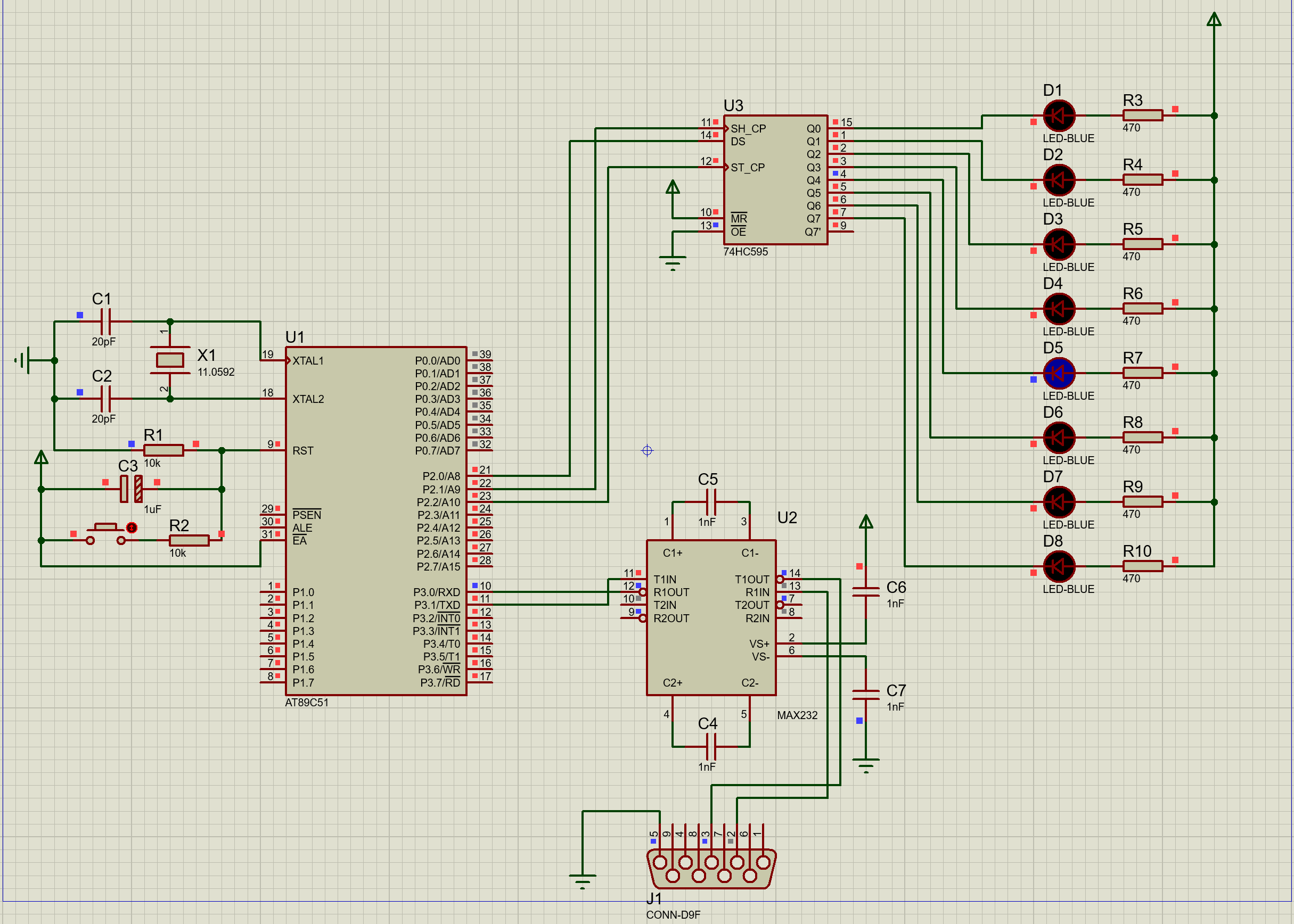

7.proteus仿真图
