帧结构

5G主要的应用场景和需求为以下三种：

增强移动宽带（eMBB）：提供高速率、高清视频、虚拟现实（VR）和增强现实（AR）等大流量数据服务场景
超可靠低时延通信（uRLLC）：自动驾驶、工业自动化和远程医疗等需要高可靠性和极低的延迟场景
海量机器类通信（mMTC）：适用于物联网（IoT）应用场景中需要连接大量低功耗、低带宽设备的场景

eMBB业务要求系统带宽足够大，频谱效率足够高；uRLLC对时延的要求需通过较短的传输时间间隔（TTI）以及快速的HARQ反馈来满足；uRLLC对可靠性的要求则要通过高可靠的编解码方案以及高可靠性的传输方案来满足；mMTC业务则要求系统能支持大量UE之间的复用，如非正交传输、免调度传输等。多种业务在系统内的共存和复用也是必须考虑的因素。

NR支持频分双工（FDD）和时分双工（TDD），其中TDD是NR的主要双工方式。这主要是因为低频段可用于移动通信的频谱资源日益稀少，5G的目标频段较4G系统显著提升，甚至需要在毫米波频段部署。在这种情况下，很难为FDD系统分配成对频谱。相比之下，TDD系统通过利用信道互易性，能够以较低开销获得高精度的信道状态信息，从而更好地支持大规模天线技术。此外，TDD模式上行链路和下行链路在时间上分离，在相同频域资源上按时间进行数据传输，使得频谱利用率更高。相较FDD的频率分离式上行和下行链路，TDD在高频段频谱资源利用上具有天然优势。因此，NR设计上重点优化了TDD的帧结构和控制方式。目前，我国的5G频谱除低频部分采用FDD，大部分网络均采用TDD制式。

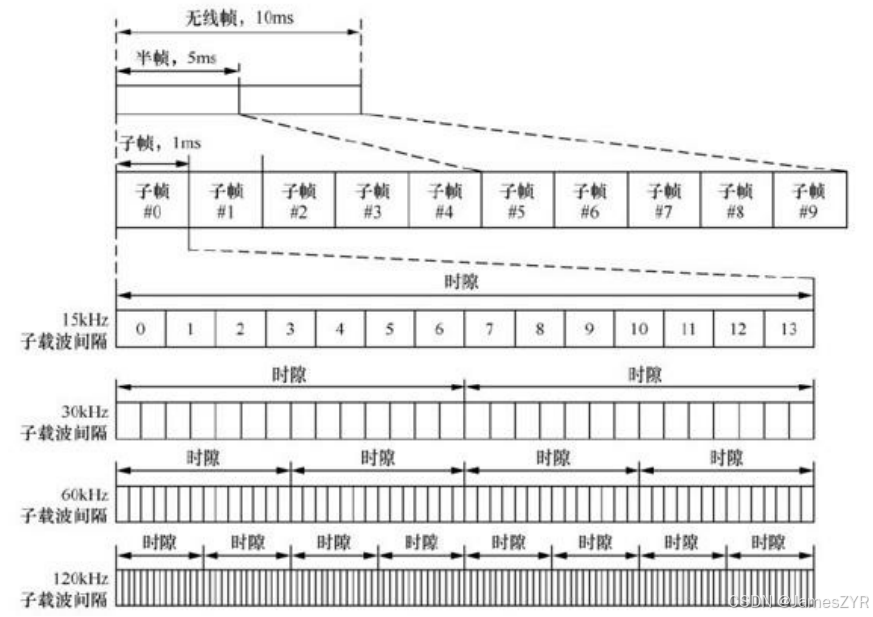

NR的一个系统帧包括1024个无线帧，一个无线帧的长度为10毫秒，一个无线帧可以被划分为两个半帧，无线帧中的每个半帧又被划分为多个子帧（Subframe），每个子帧的长度为 1毫秒。子帧再进一步划分为时隙（Slot），时隙是5G NR帧结构中可调节的时间单位。时隙的数量和时长是基于不同的子载波间隔来决定的。

在这里插入图片描述

μ	SCS (kHz)	CP 类型	每子帧时隙数	每时隙符号数
0	15	常规	1	14
1	30	常规	2	14
2	60	常规	4	14
2	60	扩展	4	12
3	120	常规	8	14
4	240	常规	16	14

物理信道和信号

下行信道

PBCH 物理广播信道，用于承载系统广播消息

PDCCH 物理下行控制信道，用于下行调度、功控等控制信令的传输

PDSCH 物理下行共享信道，用于传输下行用户的数据

下行信号

SS 同步信号，用于时频同步和小区搜索

DMRS 解调参考信号，用于下行数据解调和时频同步等

PT-RS 相位跟踪参考信号，用于下行相位噪声跟踪和补偿

CSI RS 信道状态信息参考信号，用于下行信道测量，波束管理，RRM/RLM测量和精细化时频跟踪等

MIB

用户开机搜索小区，获得下行时钟同步和小区ID，然后MIB 消息是由基站（gNB）广播的，包含了 UE 接入网络所需的基本信息。
提供了物理层的关键参数，帮助 UE 同步和初步了解网络配置。
MIB由PBCH信道承载

主要内容：

系统帧号（SFN, System Frame Number）：用于帮助 UE 同步到网络的时间结构。
带宽配置：指示当前载波的带宽配置。
子载波间隔（Subcarrier Spacing）：指示物理层使用的子载波间隔。
PDCCH 配置：包含物理下行链路控制信道（PDCCH）的配置信息，帮助 UE 找到控制信道。

DMRS

DMRS（Demodulation Reference Signal，解调参考信号）是5G NR系统中的一种重要参考信号，主要用于下行链路和上行链路的信号解调。在无线通信系统中，由于信道的复杂性和不确定性（如多径效应、干扰、噪声等），接收端需要使用参考信号来估计信道的状态，以便进行有效的信号解调。DMRS信号被插入到物理资源块中，供接收端估计信道响应，并对接收到的信号进行相位、幅度的校正，从而提高解调的准确性。

DMRS可以映射到PBCH、PDCCH、PDSCH、PUCCH和PUSCH等物理信道。

NR SSB同步块

在5G的NR（新无线电）中，SSB（同步信号块，Synchronization Signal Block）同步资源块的主要用途如下：

初始同步：SSB包含的同步信号（主同步信号，PSS和辅助同步信号，SSS）用于帮助用户设备（UE）与基站进行初始同步。通过PSS和SSS，UE可以确定小区的身份以及货运货架的帧定时。
广播信息的传输：除了同步信号，SSB还包含物理广播信道（PBCH），该信道用于传输系统广播信息，例如小区的ID、系统帧号（SFN）、时隙配置信息等。这些信息对UE来说是至关重要的，因为它们有助于UE了解网络的基本配置。
信号质量测量：SSB也用于信号质量的测量，比如参考信号接收功率（RSRP）和参考信号接收质量（RSRQ）的测量。UE通过这些测量来评估当前小区的信号强度和质量，从而达到与小区选择、切换相关的决策。

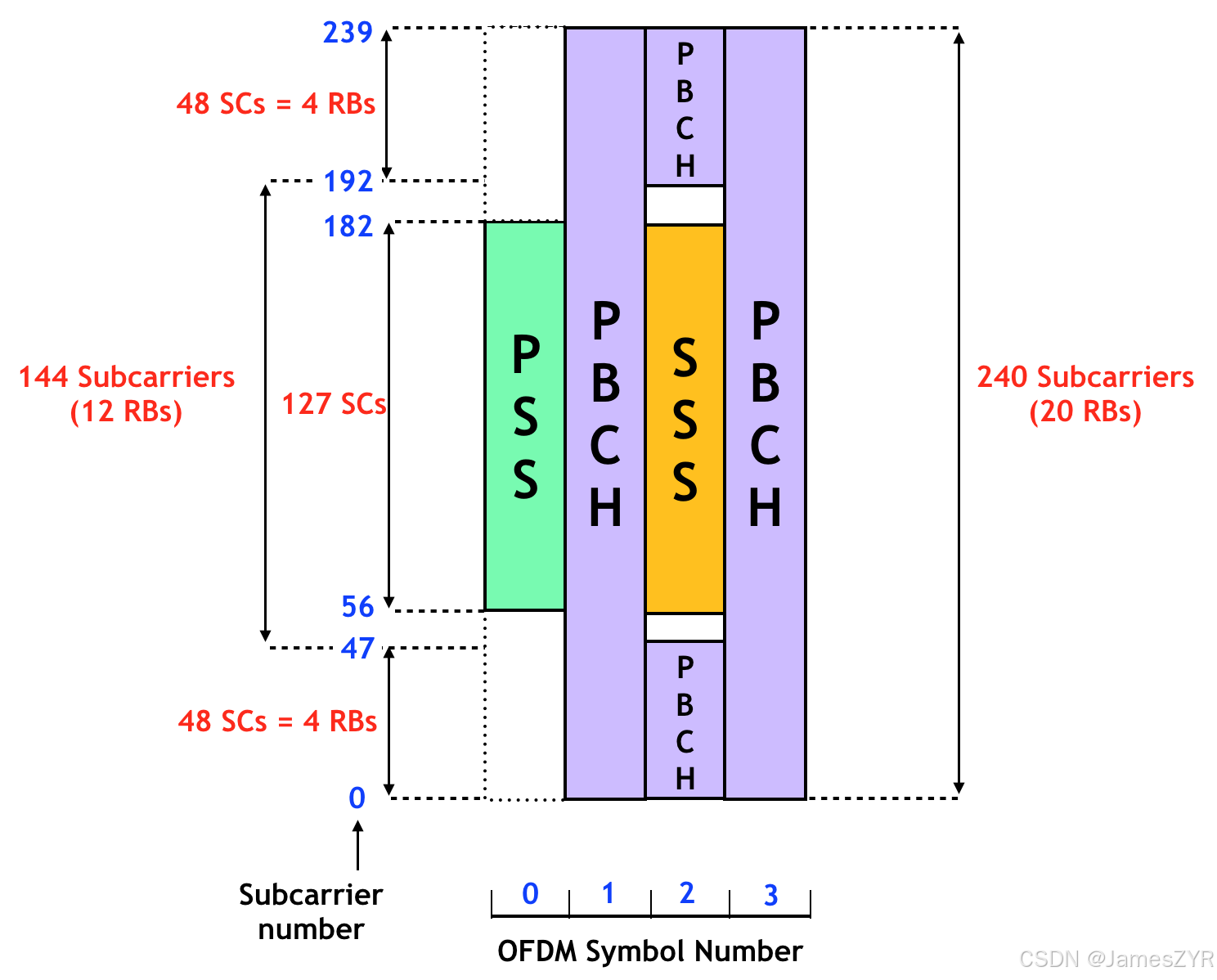

SSB的OFDM符号数为4，子载波数为240

UE在接入NR系统时，首先要检测PSS和SSS以获得下行时频同步以及PCID，然后对PBCH进行解码。PBCH中包括主信息块（MIB）和其他与SSB传输时间有关的信息。MIB中携带了UE接入NR系统所需的最小系统信息的一部分。若干SSB组成了SSB突发集（SSB Burst），SSB突发集是周期性传输的。

SSB突发集

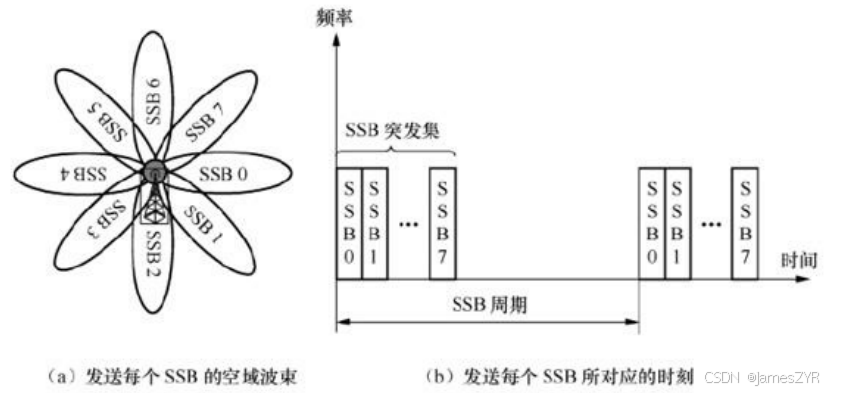

一个小区通常需要发送多个SSB来完成一次波束扫描以使同步信号覆盖整个小区的服务范围。**完成一次波束扫描所需要的SSB便组成了一个SSB突发集。**大小通常为20个子帧，即20ms。

SSB 突发集按照一定的周期重复进行波束扫描。

在这里插入图片描述

NR规定在所支持频率范围内，一个SSB突发集包含的最大SSB个数为L。

L=4时，频率小于等于3GHz，或SSB模式C下，TDD频率小于等于2.4GHz；
L=8时，频率大于3GHz且小于等于6GHz，或SSB模式C下，TDD频率大于2.4GHz且小于等于6GHz；
L=64时，频率大于6GHz。

L的选择兼顾了每个SSB波束覆盖的角度范围与载波频率的关系。随着频点升高，无线信号在空间传播的路径损耗也增大，需要用更窄的波束传输以补偿路径损耗，这就意味着需要更多的波束来实现对整个小区范围的覆盖。

在实际系统部署中，网络可根据覆盖区域的大小以及每个SSB波束所覆盖的角度范围来配置每个小区SSB突发集中实际传输的SSB的位置和个数。也就是说，一个SSB突发集内实际传输的SSB个数可以小于或等于协议规定的最大个数。未传输的SSB资源可以用于PDSCH的传输。NR通过高层参数ssb-PositionsInBurst通知UE实际传输的SSB的位置和个数，以使UE在接收PDSCH时能正确地进行速率匹配。

在这里插入图片描述
