目标

计算有机薄膜晶体管的阈值电压：方法和代码实现。

依据模型

积累区Accumulation region的简单模型。
$I_{ds}=\frac{1}{2} \mu C_{diel}\frac{W}{L}(V_{gs}-V_{th})^2$

参考

黄维，密保秀，高志强.有机电子学[M].北京：科学出版社，2011：183-184.
施敏，伍国珏.半导体器件物理[M].西安：西安交通大学出版社，2008：239.
黄均鼐，汤庭鳌，胡光喜.半导体器件原理[M].上海：复旦大学出版社，2011:192-195.

输入

$I_{ds} - V_{gs}$ 转移特性曲线。

提取

阈值电压 $V_{th}$ 和迁移率 $\mu$ 。

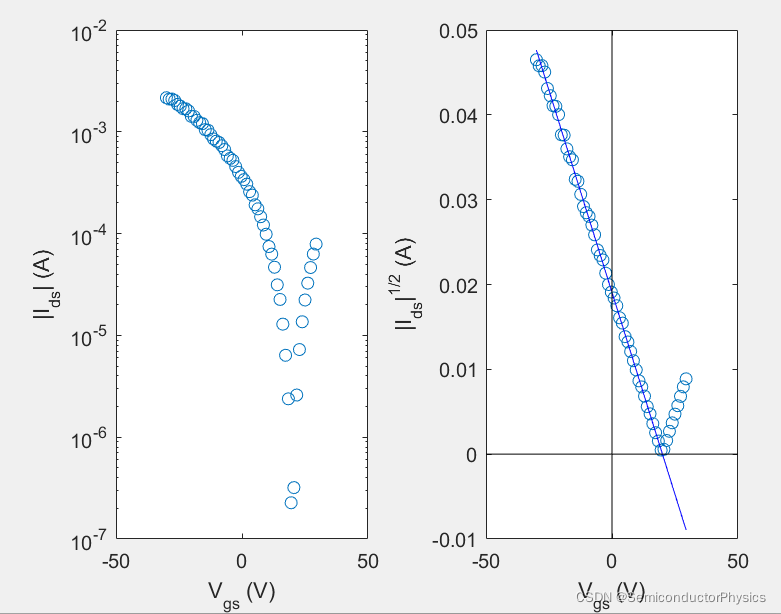

Success. Fitting converged to a solution.
    0.9985

threshold Vth = 20.0352 V
mobility = 0.10432 cm^2/(Vs)
onoffratio = 10238.7794

在这里插入图片描述

MATLAB代码实现

close all; clear;clc;

% 1 input basic parameters
Vgs = -30:1.1:30;
Cdiel = 11.5e-9; % F/cm^2
W = 15e-3; % m
L = 10e-6; % m
Vth = 20; % V
mu = -0.1; % cm^2/(Vs)

%% 2 generate Ids
Ids = 1/2*mu*Cdiel*W/L*(Vgs-Vth).^2.*(1+0.1*rand(size(Vgs)));


%% 3 show raw data
subplot(1,2,1)
semilogy(Vgs,abs(Ids),'o');
xlabel('V_{gs} (V)')
ylabel('|I_{ds}| (A)')
hold on

subplot(1,2,2)
plot(Vgs,sqrt(abs(Ids)),'o');
xlabel('V_{gs} (V)')
ylabel('|I_{ds}|^{1/2} (A)')
hold on

%% 4 select data region
Vgs_sel = [-30 10];

Ids1 = Ids(Vgs>Vgs_sel(1) & Vgs<=Vgs_sel(2));
Vgs1 = Vgs(Vgs>Vgs_sel(1) & Vgs<=Vgs_sel(2));

x = Vgs1';
y = sqrt(abs(Ids1))';

%% 5 set fitting parameters

jL =[-0.1 -50];
jU =[ 0.1 50];
jSt=[-0.1 0];

Method='NonlinearLeastSquares';
Robust='off';

MaxFunEvals=100000;
MaxIter=100000;
Algorithm='Trust-Region';
TolX=1e-9;
TolFun=1e-9;

jType={'a*(x-b)'};

s = fitoptions(  'Method',Method,...
                'Robust',Robust,...
                'Lower',jL,...
                'Upper',jU,...
                'MaxFunEvals',MaxFunEvals,...
                'MaxIter',MaxIter,...
                'TolFun',TolFun,...
                'Algorithm',Algorithm,...
                'TolX',TolX,...
                'Startpoint',jSt);

g1=fittype(jType{1},'options',s);

[f, g, o]=fit(x,y,g1);


%% 6 extract fitting parameters



p.r2=g.rsquare;
p.Coeff=coeffvalues(f);
p.Confid=confint(f);
p.err=p.Confid(2,:)-p.Coeff;
disp(o.message);
disp(p.r2);


subplot(1,2,2)
plot(Vgs,f(Vgs),'-b');
hold on
plot(xlim,[0,0],'-k');
hold on
plot([0,0],ylim,'-k');
hold on

%% 7 calculate results
Vth_f = f.b;
mu_f = 2*f.a^2/(Cdiel*W/L);
onoffratio = max(abs(Ids))/min(abs(Ids));
disp(['threshold Vth = ',num2str(Vth_f),' V']);
disp(['mobility = ',num2str(mu_f),' cm^2/(Vs)']);
disp(['onoffratio = ',num2str(onoffratio)]);
