工作原理：
      充电时先将220V交流电通过整流电路变成高压直流电，然 后再通过开关管变成高频高压脉冲，之后再通过变压器变 成低压脉冲，低压的具体数值取决于被充电设备需要的电 压。最后，低压脉中经过整流、稳压电路，变成相应的直 流电。
MOS要求：
        导通电阻小，实现低温升、高效率
        产品参数一致性要好，高可靠性
MOS选型：

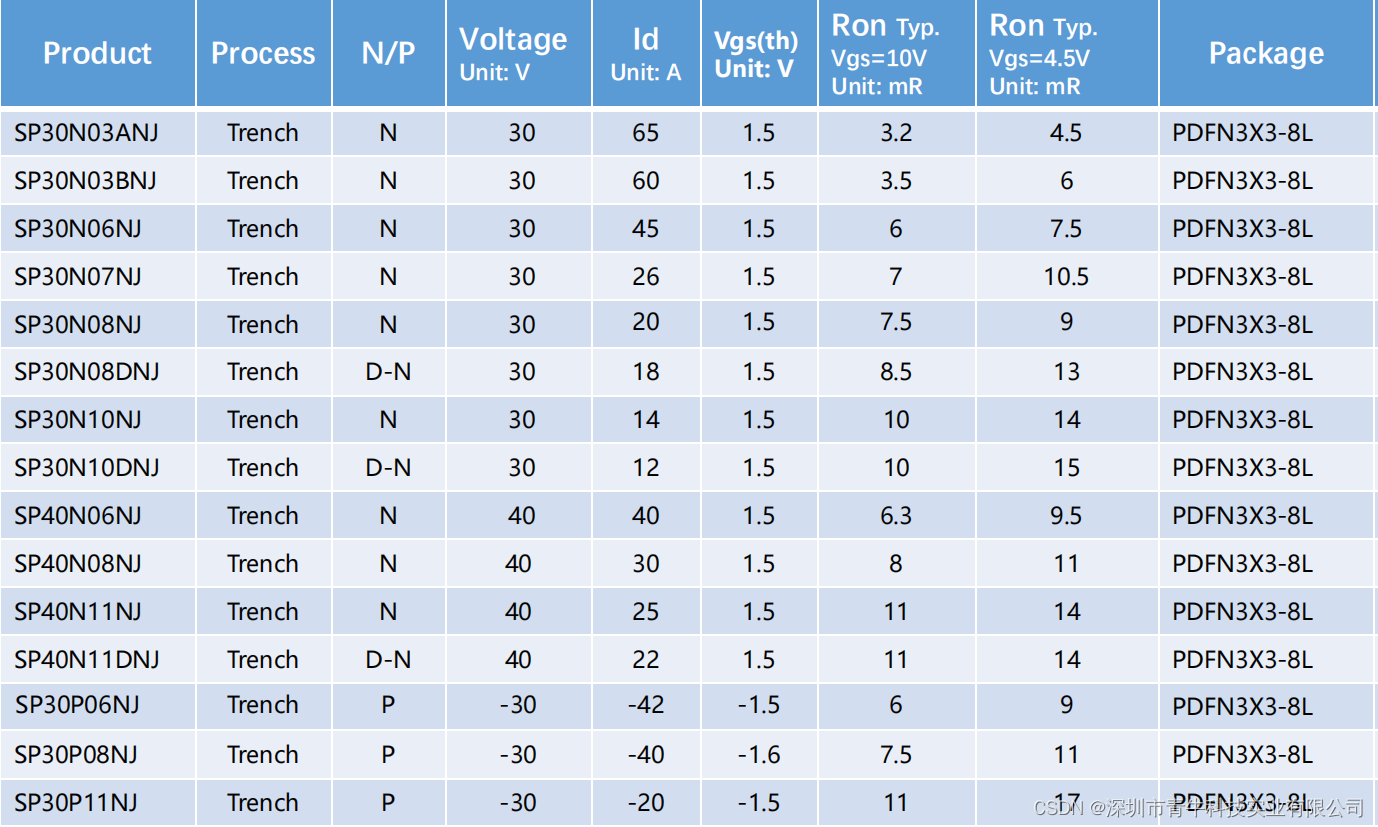

       VBUS隔离MOS：30-40V/单双NMOS/PDFN3X3
       同步整流MOS：SGT-MOS（根据PD功率）/PDFN5X6
