RTD 基础知识——电阻温度检测器简介

电阻温度检测器或 RTD 可能是简单的温度传感器类型。这些设备的工作原理是金属的电阻随温度变化。纯金属通常具有正的电阻温度系数，这意味着它们的电阻随温度升高而增加。RTD 可在 -200 °C 至 +850 °C 的较大温度范围内工作，并提供高精度、出色的长期稳定性和可重复性。

在本文中，我们将讨论使用 RTD 的权衡、其中使用的金属、两种类型的 RTD，以及 RTD 与热电偶的比较。

在深入探讨之前，让我们先看一个示例应用程序图，以更好地了解 RTD 基础知识。

RTD 应用图示例

RTD 是一种无源设备，不会自行产生输出信号。图 1 显示了一个简化的 RTD 应用图。

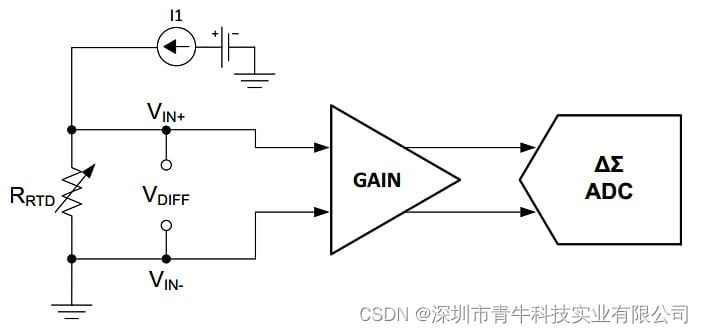

图 1. RTD 应用图示例。图片由TI提供

激励电流 I1 通过传感器的温度相关电阻。这会产生一个与激励电流和 RTD 电阻成正比的电压信号。RTD 两端的电压然后被放大并传送到 ADC （模数转换器）以产生可用于计算 RTD 温度的数字输出代码。

使用 RTD 传感器的权衡——RTD 传感器的优点和缺点

在深入研究之前，请务必注意 RTD 信号调理的详细信息将在以后的文章中介绍。对于本文，我想强调使用 RTD 电路时的一些基本权衡。

首先，请注意，激励电流通常限制在 1 mA 左右，以限度地减少自热效应。当激励电流流过 RTD 时，它会产生 I 2 R 或焦耳热。自热效应可以将传感器温度升高到高于实际测量的周围环境温度的值。减小励磁电流可以降低自热效应。还值得一提的是，自热效应取决于 RTD 浸入的介质。例如
