RTD热电阻测量

两线制热电阻测量

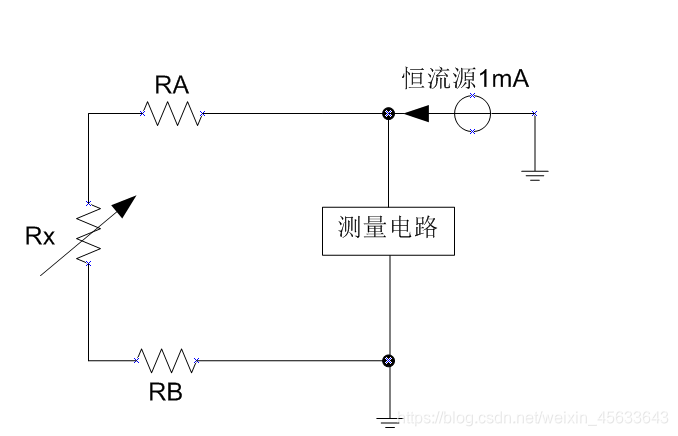

二线制是最简单的接线配置。在这种接线配置下，RTD元件的两端都有一根导线，并直接连接到了测量电路

由于激励电流流经了两段导线和元件电阻，所以实际测到的阻值为：

R T= R A+ R B+ R X

其中R T为实际测到的电阻，R X为元件的电阻，R A和RB分别为两端导线的电阻。

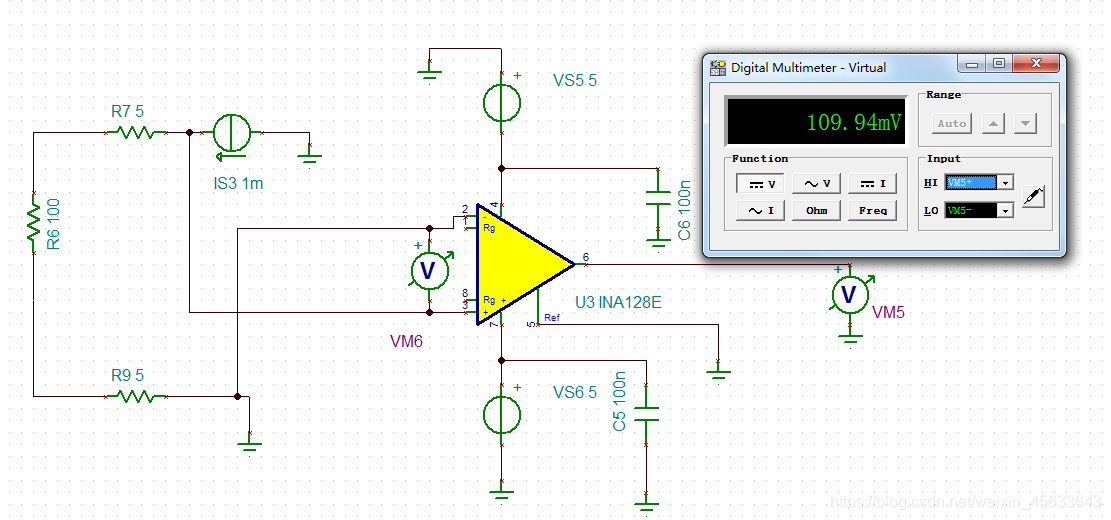

由仿真可以看出，由于导线电阻R7 和 R9的存在，被测电阻R6两端的实际电压为110mV。

经过仪用运放之后的输出电压为109.94mV (运放 G= 1)

因此，二线制配置下的测量结果会比预期值更高。为了避免引入的相对误差过大，二线制RTD的导线不宜过长，元件电阻不宜过小，并且不适合用于需要高精度温度测量的应用场景。

三线制热电阻测量

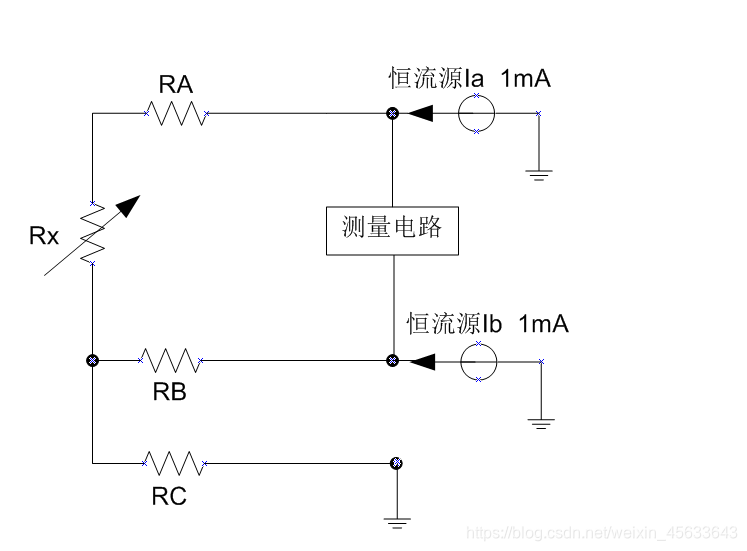

三线制是最常见的接线配置。在这种接线配置下，RTD的元件两侧分别有一根导线和两个导线：

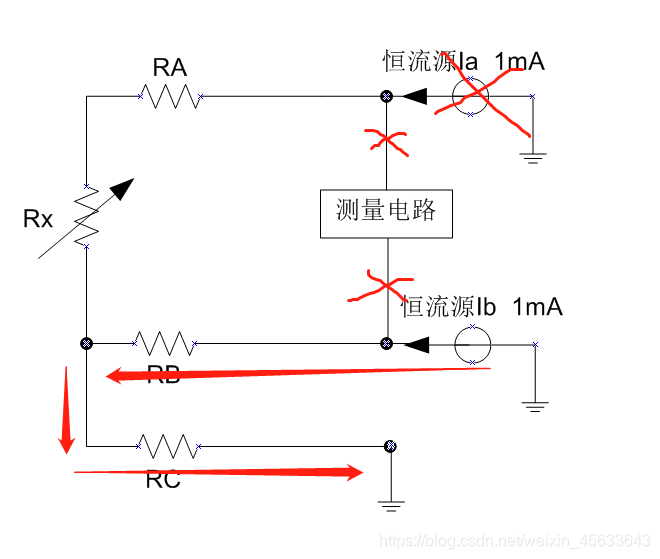

根据叠加定理

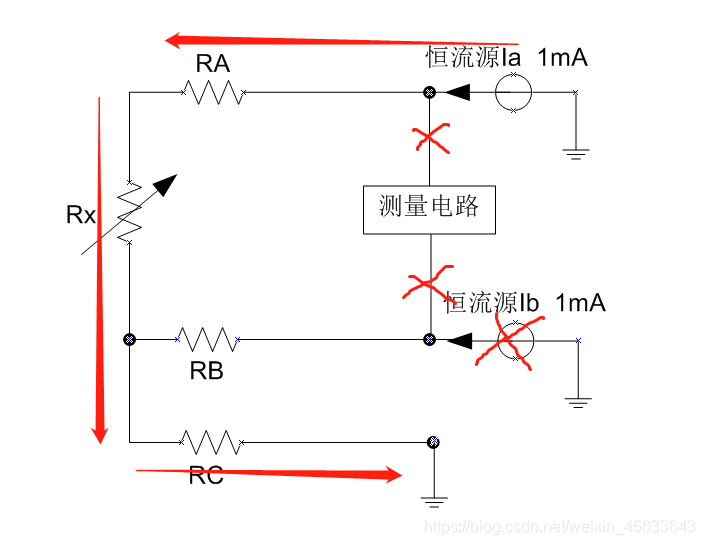

1、当恒流源Ia作用时，恒流源Ib开路处理
说明：测量电路一般为仪用运放，运放的输入端为高阻，没有电流流过，故也可理解为开路。
Ua= URA+URX+URC

2、当恒流源Ib作用时，恒流源Ia开路处理
Ub= URB+URC

3、三线制RTD的三个导线的长度和材料、截面积相等，所以它们的阻值相等。
所以：RA = RB = RC
又 Ia = Ib
Ua- Ub = URA+URX+URC-URB-URC = URx

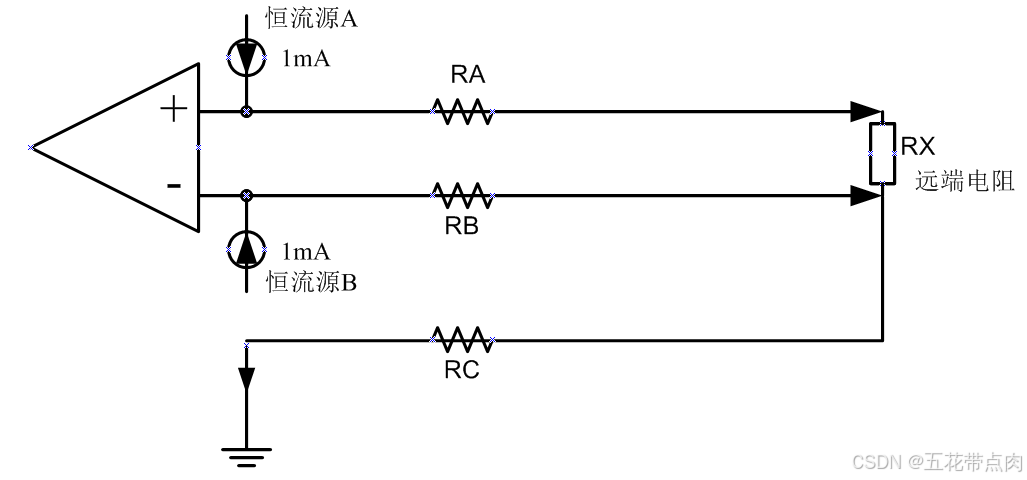

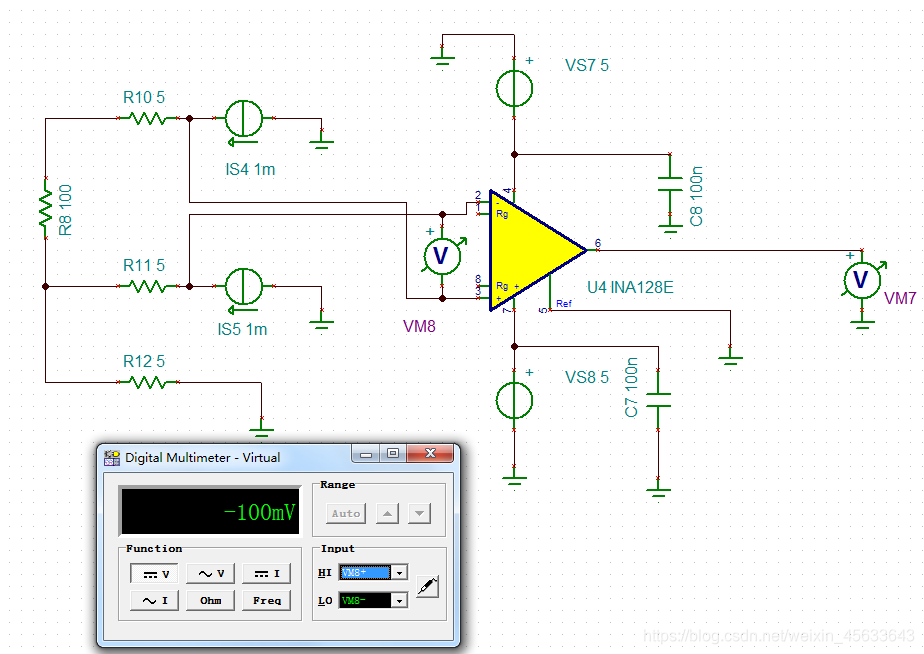

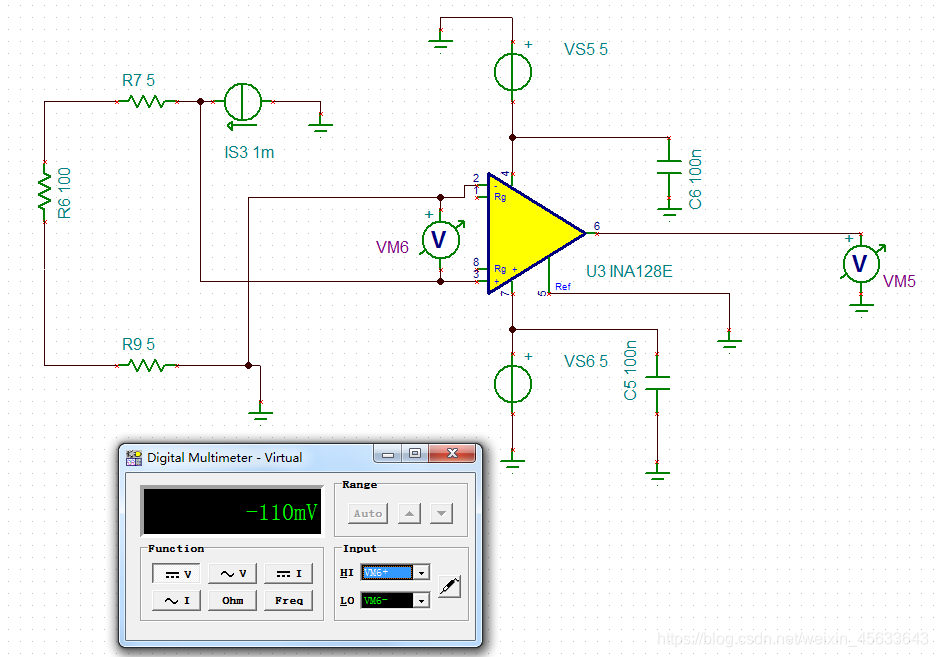

由仿真可以看出，即使由于导线电阻R10 和 R11 R12 的存在，被测电阻R8两端的实际电压为100mV。

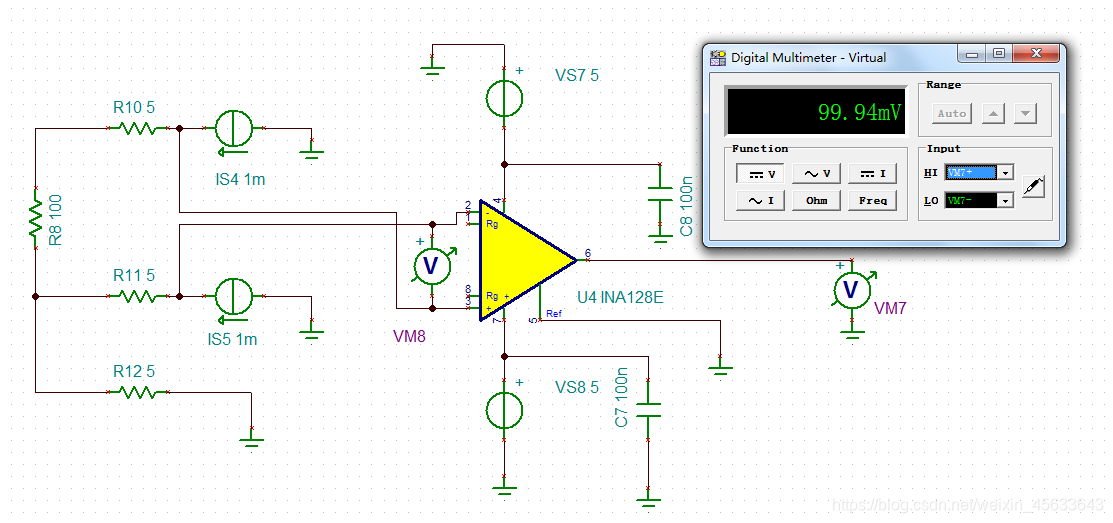

经过仪用运放之后的输出电压为99.94mV (运放 G= 1)

需要注意：实际应用中，三根导线的电阻值并不可能完全相同，也不存在两个完全匹配的电流源，所以导线电阻带来的误差并不能完全被消除

四线制热电阻测量

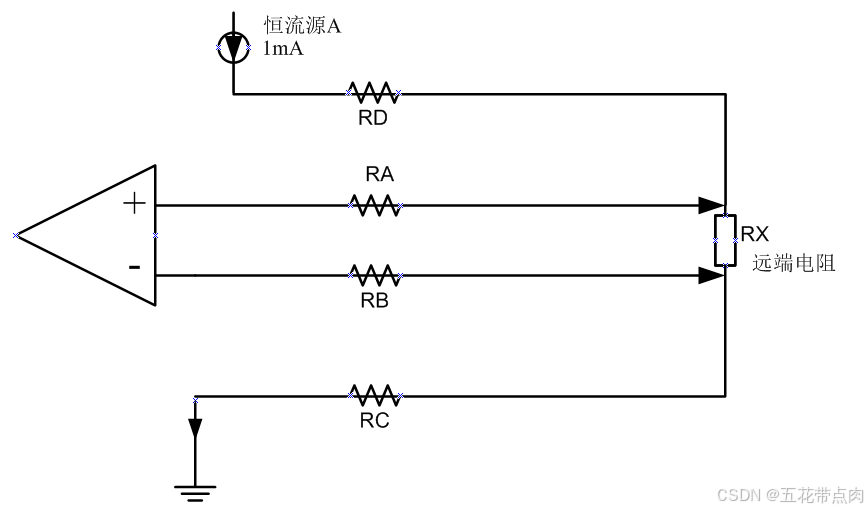

四线制是最复杂和昂贵的接线配置，测量结果最为准确。在这种接线配置下，RTD的两端各有两根导线:

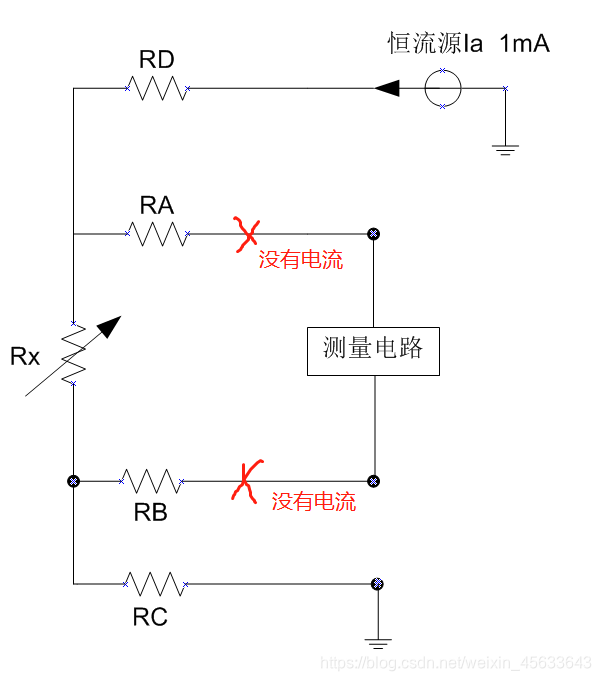

使用四线制时，一对导线用于输出和收回激励电流，另一对导线用于测量电势差。由于用于测量电势差的导线RA 和 RB上没有电流经过，所以不会引入导线上的寄生电阻所带来的误差。

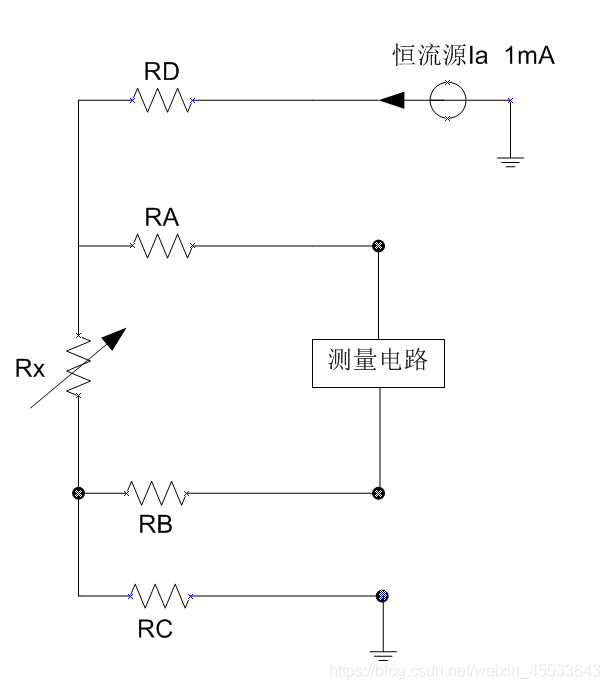

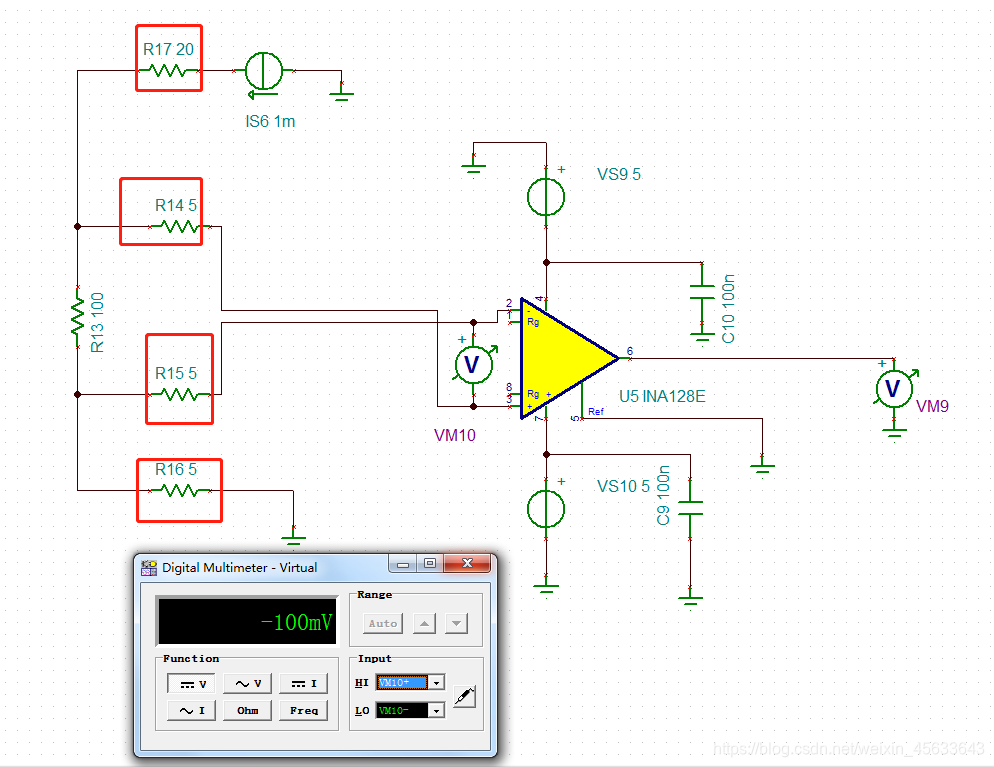

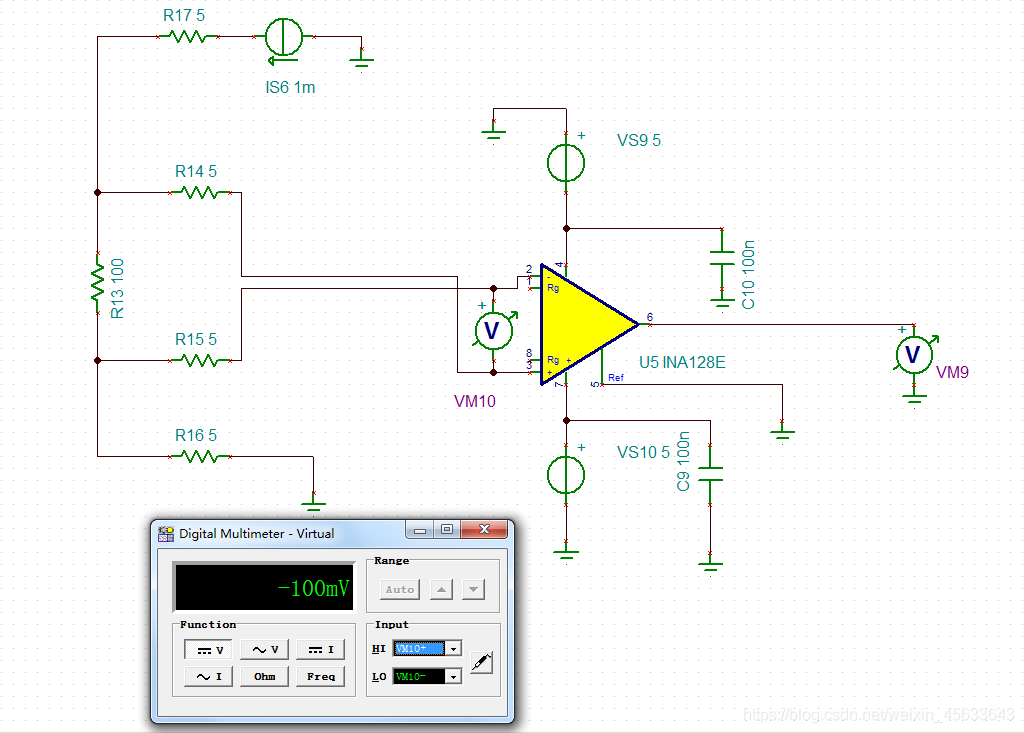

由仿真可以看出，即使由于导线电阻R14 和 R15 R16 R17的存在，被测电阻R13两端的实际电压为100mV。

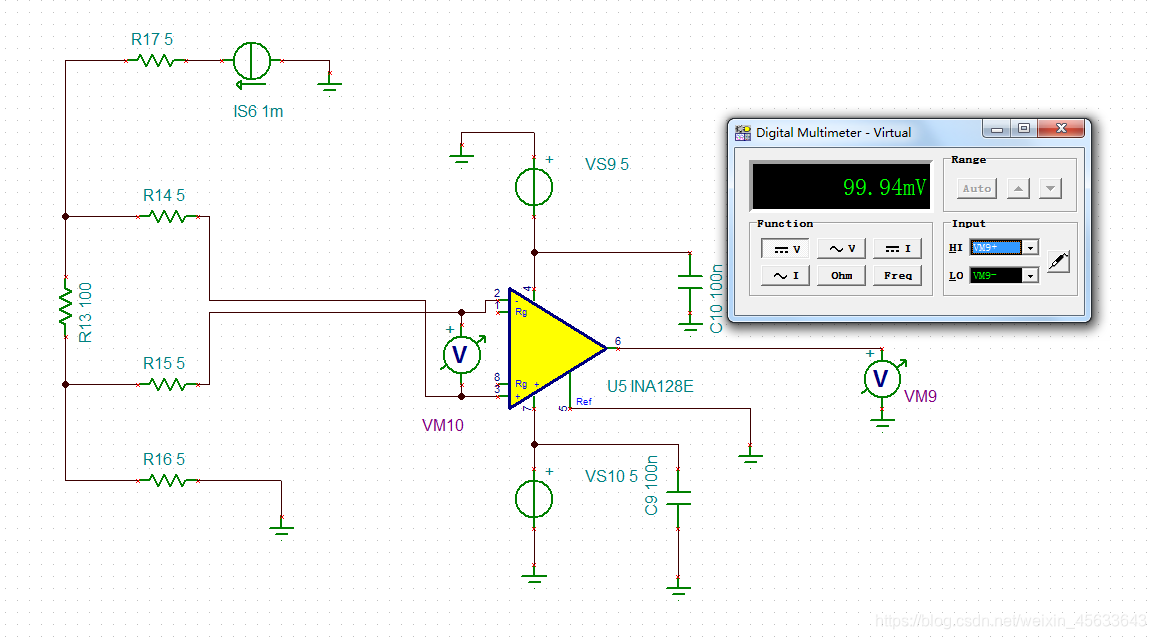

经过仪用运放之后的输出电压为99.94mV (运放 G= 1)

同时可以发现即使当导线的电阻不等时，依旧对测量结果没有影响。

为什么不用惠更斯电桥测电阻

关于如何使用电桥测电阻，可以参看下面的博客
https://blog.csdn.net/weixin_45633643/article/details/108215230
使用电桥测量电阻对电阻的要求以及电源的要求太过苛刻，需要控制的变量比较多，测出来的电阻阻值也受多个因素的影响，故不多采用电桥测量电阻。
