[SVA知识点一]: System verilog 断言(assert)的基本介绍

断言（System Verilog Assertion 简称SVA）可以被放在RTL设计或验证平台中，方便在仿真时查看异常情况。一般在数字电路设计中都要加入断言，断言占整个设计的比例应不少于30%。断言通常被称为序列监视器或者序列检验器，是对设计应当如何执行特定行为的描述，是一种嵌入设计检查。如果检查的属性（property）不是我们期望的表现，那么在我们期望事件序列出现异常情况，发生故障时，会产生警告或者错误提示。



目录

一、断言的作用

二、断言的种类

三、 并发断言SVA组成

一、断言的作用

1.检查特定条件或事件序列的出现情况。

2.提供功能覆盖

二、断言的种类

1.立即断言（Immediate Assertions）

立即断言具有非时序性特性，作为检查当前仿真时间的条件，执行时如同过程语句相当于 if else，需要放在过程块中，如：initial、always、task、function。

语法：

        labels： assert（expression） action_block;

其中：

        (1)、action_block操作块在断言表达式expression之后立即执行；

        (2)、action_block操作块指定在断言成功或失败时采取什么操作；

        (3)、action_block类型：pass_statement；else fail_statement；

        (4)、labels为断言名称；

由于断言表达式中所断言的条件必须为真，因此断言的失败将具有与之相关的“严重”程度。默认情况下，断言失败的严重程度是一个error。还可以结合$fatal/$error/$warning/$info给出不同严重级别的消息提示，严重等级依次递减。

module alu(a,b,c,en)

input a,b;
input en;

output c;
reg a,b;

always @(posedge clk or negedge rst_n)
begin
    if(!rst_n)
    begin
        c <= 0;
    end

    else if(a == b)
    begin
        check_a_and_b assert((a>=5) || (b>=5))  $display("expression evaluates value is true");
        else
            $error("expression evaluates value is false");
    end
end

... ...

endmodule

在a和b发生变化时，断言语句被执行。

2.并发断言（Concurrent  Assertions）

并发断言具有时序性，通常使用关键词property用来区分立即断言和并发断言。之所以称之为并发，是由于断言语句会与设计模块一同并行执行。我们可以认为并发断言是一个连续运行的模块，为整个仿真过程检查信号，因此会在并发断言内设定一个采样的时钟。

         (1)、  并发断言仅在有时钟周期的情况下出现，基于时钟周期执行；

         (2)、  测试表达式是基于所涉及变量的采样值在时钟边缘进行计算的；

         (3)、  变量的采样在预备阶段完成，而表达式的计算在调度器的观察阶段完成；

         (4)、  可以在过程块、module、interface、program块内定义并发断言；

         (5)、  区分立即断言和并发断言的关键字是property。

语法：

        labels: assert property (判断条件)

        举例：

a_b: assert property(@(posedge clk) not(a && b));

其中：

        (1)、labels为断言名称；

        (2)、property（属性）在每个时钟的上升沿都被效验，不论a和b如何变化。

三、 并发断言SVA组成

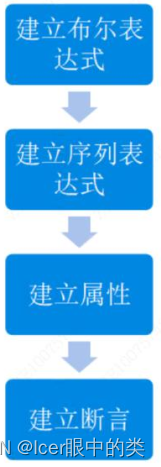

一条SVA并发断言可以看成是由四种不同层次的结构组成：

• 建立布尔表达式（booleans）
• 建立序列（sequence）
• 建立属性（property）
• 建立断言声明（assertion statements）

1、布尔表达式

        布尔表达式是构成SVA的最基本单元。其一般形式为标准的SystemVerilog的布尔表达式，它由信号及其逻辑关系运算符构成，用以表示某个逻辑事件的发生。

2、序列

        序列是布尔表达式在时间上的组合。在任何设计模型中，功能总是由多个逻辑事件的组合来表示。这些事件可以是简单的同一个时钟边缘被求值的布尔表达式，或者是经过几个时钟周期的求值的事件。

        SVA中用序列(sequence)来表示这些事件，sequence可以让断言易读，复用性高。具有以下特性：可以带参数、可以在property中调用、可以使用局部变量、可以定义时钟周期。

其基本语法是：

sequence Name_of_Sequence;
    (test expression);
    ......
endsequence

许多序列可以逻辑或者有序地组合起来生成更复杂的序列。

3、属性

        SVA中用属性(property)来表示这些复杂的有序行为。property是比seuence更高一层的单元，也是构成断言最常用的模块。其中最重要的性质是可以在property中使用蕴含操作符（|-> |=>）。

其基本语法是：

property Name_of_Property;
    (test expression); or
    (complex sequence expressions)
endproperty

property就是SVA中需要用来判定的部分，用来模拟过程中被验证的单元，它必须在模拟过程中被断言来发挥作用。

4、断言

        SVA中用断言（assert）来检查这些属性。其基本语法是：

assertion_name: assert property（property name）

未完待续......
