在HFSS中如何同时显示天线结构和3D方向图

本文介绍了在HFSS软件中结合天线结构显示3D方向图的步骤,包括设置远场计算配置和创建3D极化图,并解释了天线形状对方向图的影响。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

为了更形象的说明天线的性能,往往需要将天线结构和天线3D方向图放在一起显示。其实很多人并不清楚如何操作,有的人误以为只有CST具有这个功能而HFSS无法实现,其实不然。

这里我们以一个简单的偶极子天线为例,介绍一下3D方向图和天线结构一起显示的操作步骤。

首先,天线仿真结束后,右键Radiation->Insert Far Filed Setup->Infinite Sphere...插入一个远场计算配置,当然这一步你也可以放在仿真之前设置好。

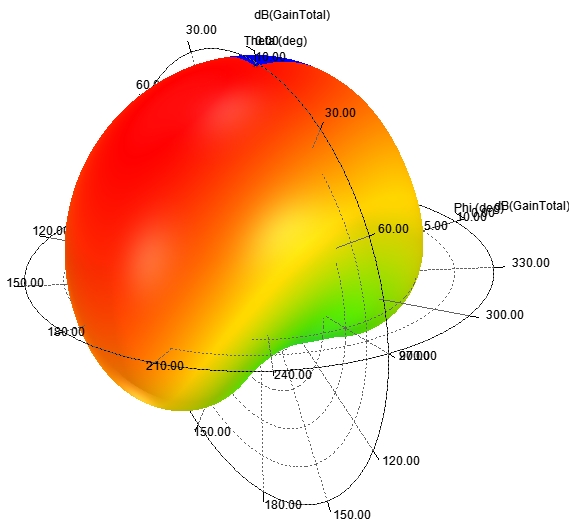

其次,在右键工程树下Results->Create Far Fields Report->3D polar Plot画出3D方向图,咦?你的方向图怎么长这样,不应该是个红苹果吗?别急等我加上结构图你就明白了。

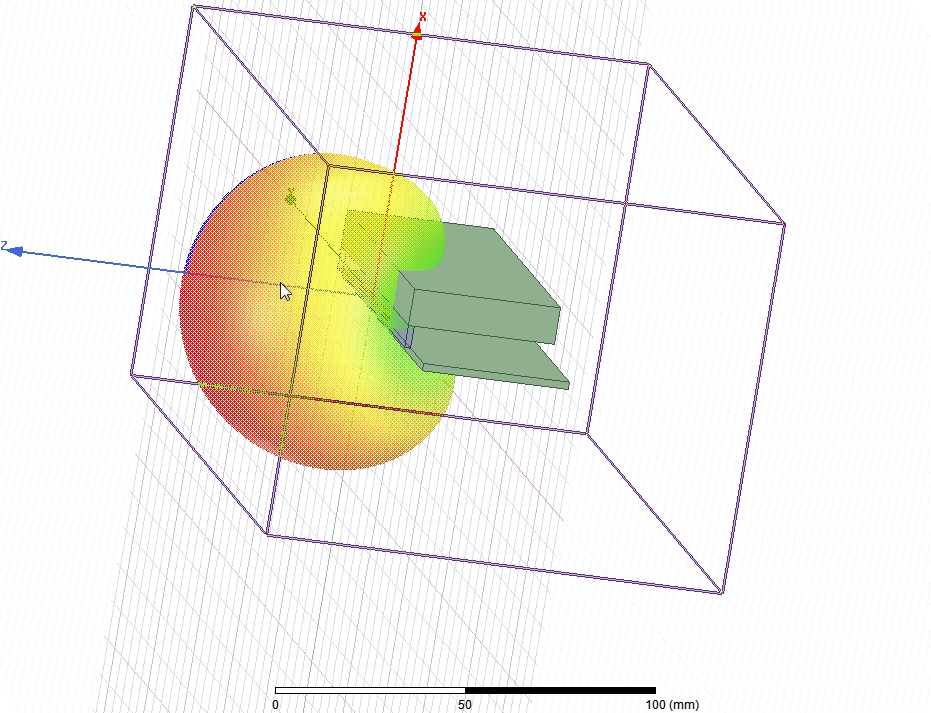

回到我们的模型界面,在图形显示界面右键,Plot Fields->Radiation Field...然后勾选上我们刚才画的3D方向图。这时候惊喜出现了吧,在模型里出现了方向图。如此看我的方向图为何不是标准的Dipole的方向图,是因为我在dipole上下加了2块金属板, 金属板一边的电磁波都被反射到了另一侧。

是不是恍然大悟,原来是在这里设置的啊,费了半天劲。。。我也是找了半天,这次终于是记住了。

### 如何在 Ansys HFSS 中生成有源方向图 在 Ansys HFSS 中生成有源方向图的过程涉及多个步骤,主要包括设置激励源、定义端口条件以及运行仿真实现远场辐射模式的提取。以下是关于此过程的具体说明: #### 设置激励源 为了生成有源方向图,在完成模型构建之后,需进入 `Excitation` 菜单并选择 `Edit Sources` 来配置信号源的相关属性[^3]。在此过程中,应确保所设定的功率水平相位分布与实际应用场景相符。 #### 定义端口条件 对于像 T 型波导这样的结构,其内部电磁场分析至关重要[^1]。因此,在进行有源方向图计算前,必须精确指定各个端口的工作状态(如输入还是匹配负载)。这一步骤直接影响最终所得的方向图准确性。 #### 运行仿真获取数据 考虑到 hfss 的仿真可能耗时较长这一情况[^4],建议采取分步策略:先利用简化算法快速估算部分关键参数作为初步参考;然后再运用更为复杂但精准度高的方法进一步细化这些数值。通过这种方式可以在效率与精度之间取得良好平衡。 当上述准备工作完成后即可启动仿真程序来获得所需的三维空间内的电场强度分布即所谓的“有源方向图”。 ```python # 示例代码展示如何调用API自动执行某些操作(假设存在相应接口) import ansys.hfss as hfss_api def setup_excitations(project_name, design_name): app = hfss_api.HFSS() oProject = app.get_project_by_name(project_name) oDesign = oProject.get_design(design_name) # 配置激励源 oModule = oDesign.GetModule("BoundarySetup") oModule.EditSources( [ ["NAME:AllTabs", ["NAME:LocalVariableTab", ...], # 此处省略具体细节填充项 ] ]) setup_excitations('MyProject', 'TGuide') ``` 以上脚本仅为示意性质,实际应用中需要依据具体情况调整函数参数等内容。
