使用 Ansys HFSS 进行天线设计

天线在现代通信和雷达系统中发挥着至关重要的作用，使电磁信号能够在各种平台上传输和接收。设计高效的天线需要深入了解电磁原理，以确保最佳性能。这篇文章概述了 Ansys HFSS 中的天线仿真工作流程，这是一种强大的设计工具，以准确模拟电磁场的能力而闻名。

借助 HFSS，天线设计不仅高效，而且直观。用户友好的界面加上参数分析和优化算法等高级功能，可以轻松探索各种天线配置并快速迭代设计以获得满足要求的解决方案。

模型几何

首先，用户可以利用直观的界面绘制天线几何图形，范围从简单的结构（如线天线）到复杂的阵列配置。HFSS 的主要优势之一是它支持参数化几何图形，允许用户使用变量而不是固定值来定义几何尺寸。这可以轻松探索设计变化并促进参数研究以优化天线性能。

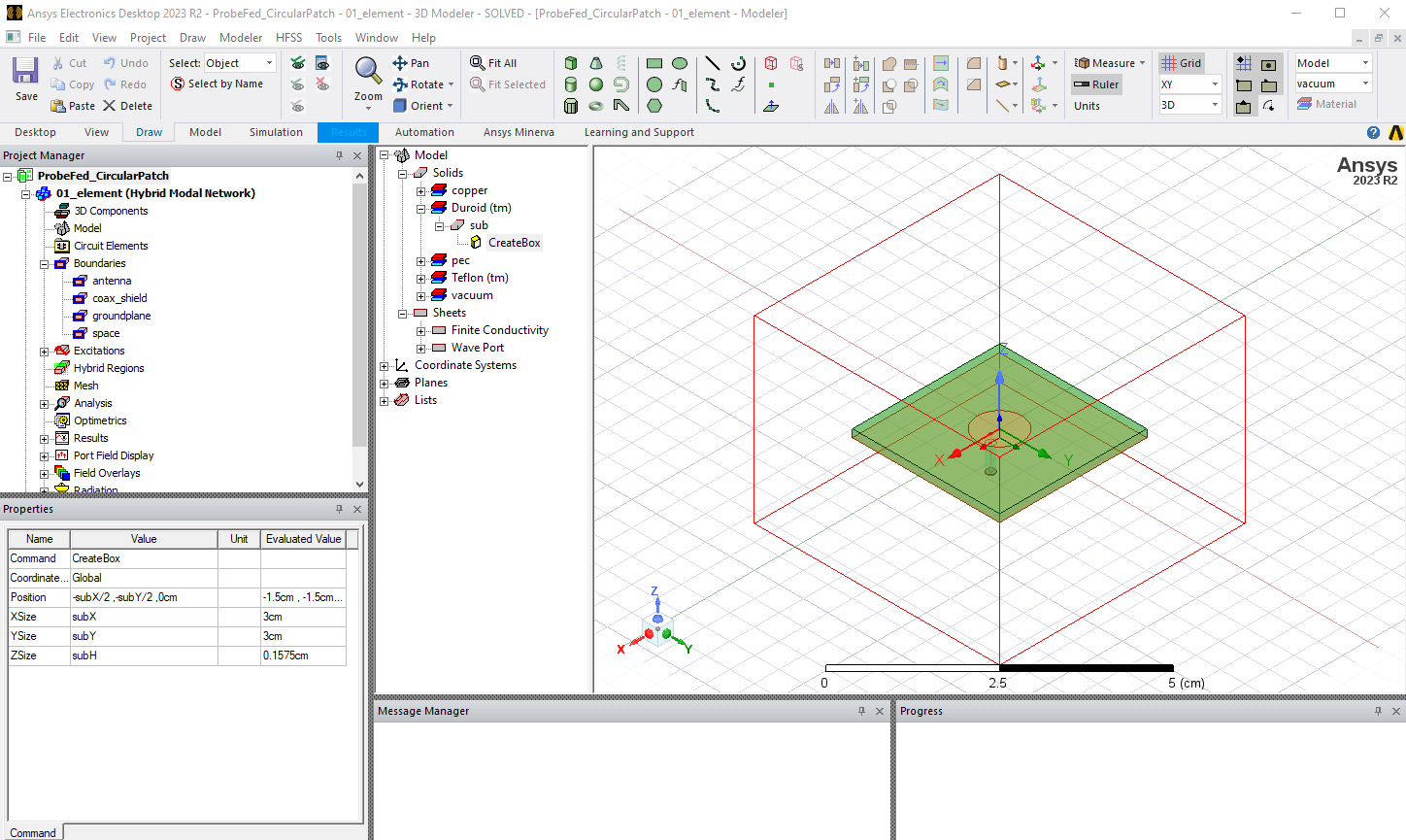

下图显示了一个完全参数化的探针馈电圆形贴片天线模型。项目管理器下方的“属性”视图显示基板尺寸已参数化。功能区的“绘制”窗格显示了许多可用于创建模型几何图形的 1D、2D 和 3D 绘制操作和布尔运算。



一旦定义了天线元件和馈电结构的几何形状，在天线周围创建一个空气盒就是一个重要的步骤。空气盒大小用于确定模拟域的边界并确保准确表示天线的电磁环境。在上面显示的模型中，空气盒被创建为线框视图中显示的区域。

材料属性和边界条件

材料属性被分配给模型中的对象，包括天线元件、PCB 基板和周围结构。材料属性定义电磁波如何与对象相互作用。天线仿真的相关材料属性包括介电常数、介电损耗角正切和电导率。通过准确指定材料属性，用户可以在真实环境中模拟天线并评估其在不同工作条件下的性能。

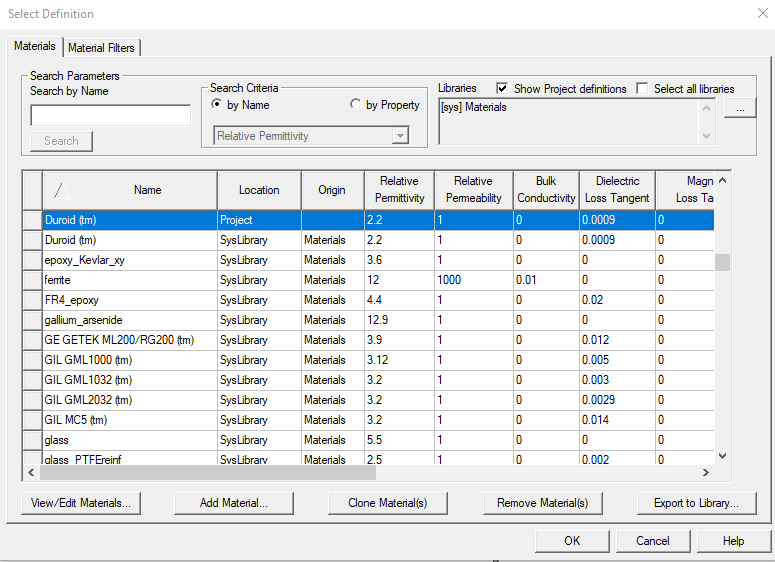

HFSS 包含一个材料库，其中包含天线设计中经常使用的许多材料。用户可以向库中添加自定义材料。材料属性可以是频率相关的、各向异性的、空间相关的和/或温度相关的。下图显示了贴片天线模型中使用的基板材料的材料库定义。

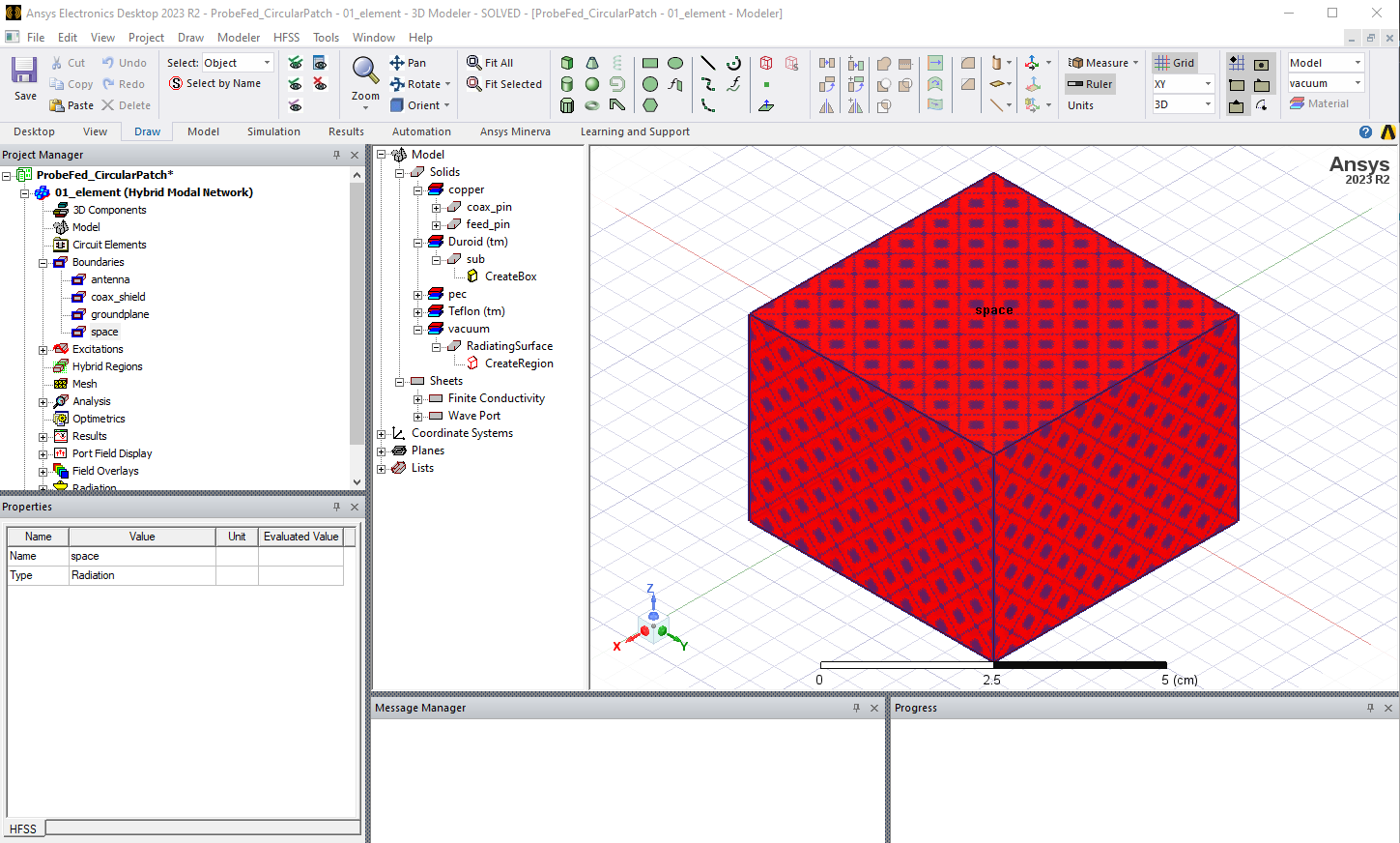

边界条件在定义模拟域边界以及二维物体的电磁场行为方面起着重要作用。对于天线，HFSS 提供了多种选项来指定模拟开放空间的边界条件，使电磁波可以自由传播而不会发生反射。这些包括二阶吸收边界条件 (ABC)、完美匹配层 (PML) 和有限元边界积分 (FE-BI) 终端。下图显示了分配给空气箱区域外表面的吸收边界条件。

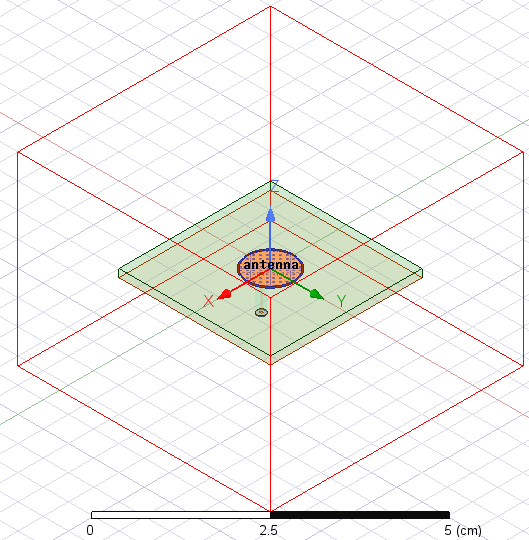

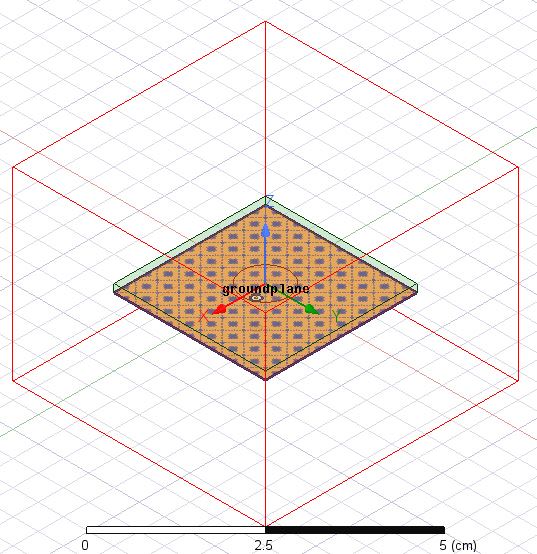

对于天线和接地平面等二维导电物体，分配了有限电导率边界条件。HFSS 包含多个表面粗糙度模型，可应用于这些边界，以紧密匹配制造的天线的属性。天线模型中经常使用的其他边界条件包括对称平面、周期性边界和阻抗边界。下图显示了分配给贴片天线和接地平面的有限电导率边界条件。



端口激励

为天线馈电激励分配端口是确保准确模拟天线性能和行为的重要步骤。与测量一样，端口提供了一种分析天线输入阻抗和匹配特性的便捷方法。端口用于获取散射参数（S 参数），该参数表征天线阻抗的频率响应和多个元件之间的任何耦合。

波端口通常用于模拟波导天线和同轴馈电天线，并提供包括特性阻抗和传播常数的 2D 场解。端口的相位参考可以通过沿馈线长度去嵌入来调整。集总端口可用于在特定位置（例如偶极天线的臂之间）提供直接激励。用户指定施加激励的参考阻抗。

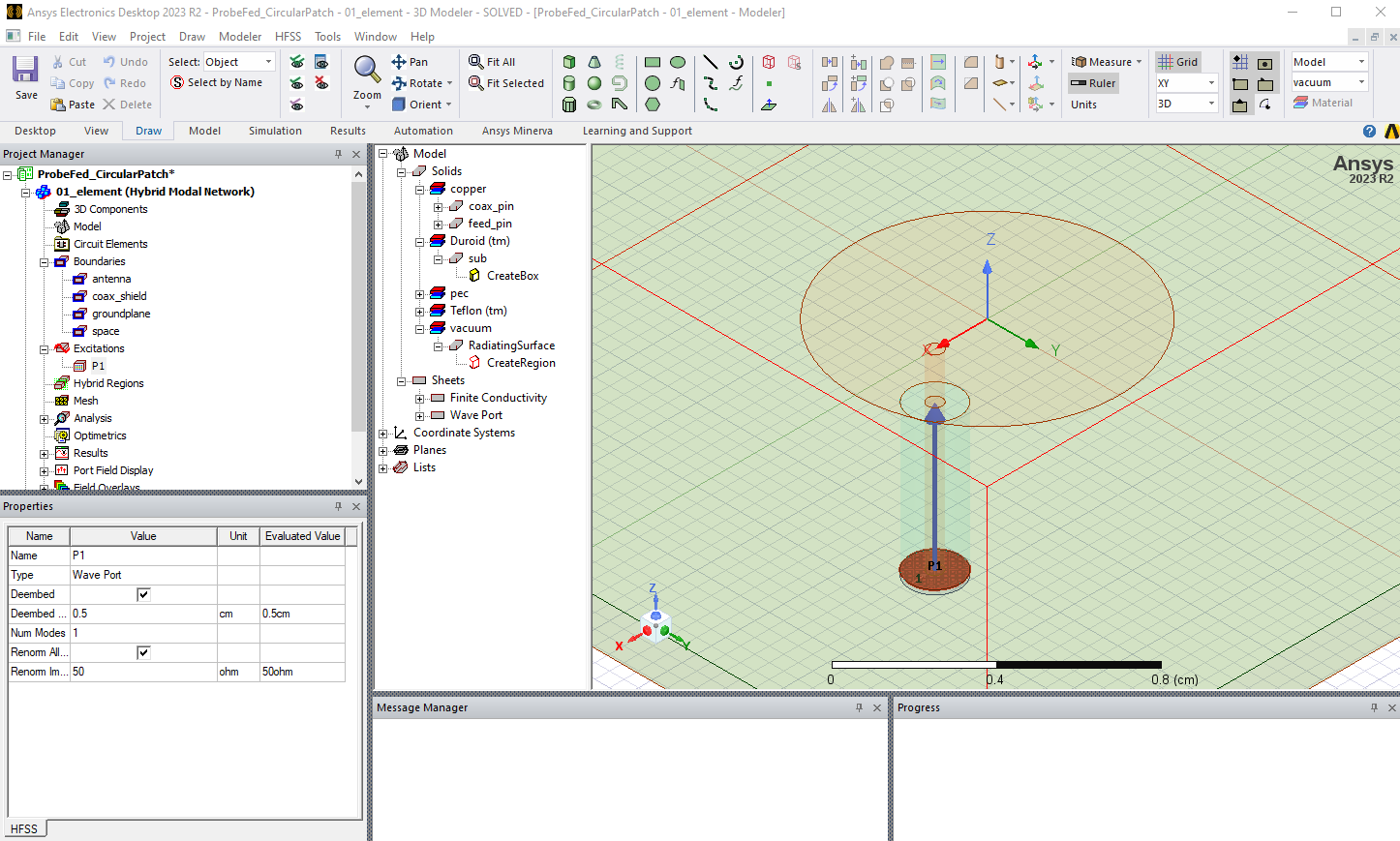

下图显示了分配给给贴片天线供电的同轴电缆的波端口。对于这种类型的场景，当波端口位于模型体积内时，使用导电对象来支持端口。箭头表示端口定义的去嵌入距离。



解决方案设置

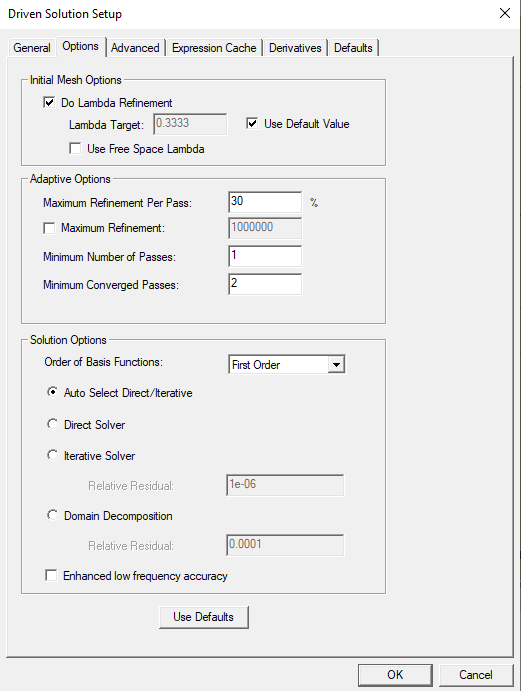

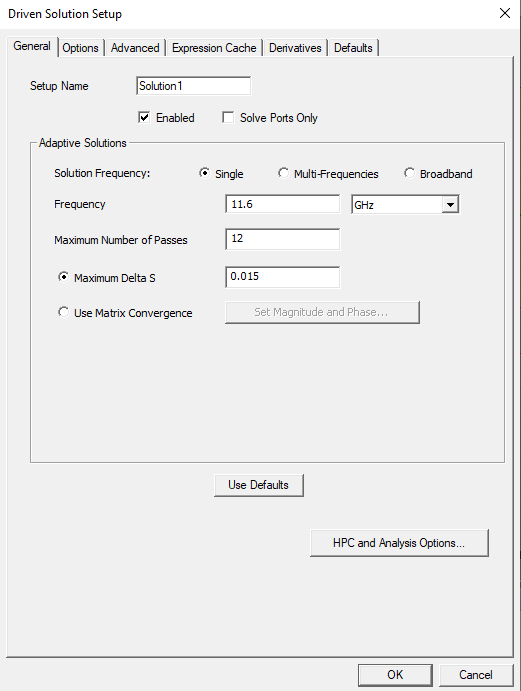

求解模型前的最后一步是指定求解参数。这包括定义自适应网格划分频率、频率扫描类型和分辨率以及与收敛相关的求解参数。自适应求解频率可以指定为感兴趣的最高频率，以确保获得良好的网格。网格也可以在指定的多个频率或指定的频带上进行调整。包含端口的天线模型的默认收敛参数是当前和上一个自适应过程之间 S 参数值的最大差异。下图左侧显示了一个求解器，该求解器设置为在 11.6 GHz 下自适应划分网格，直到 S 参数值的变化低于 1.5%。右侧显示了“选项”选项卡，其中 HFSS 设置为使用默认的一阶网格元素并自动选择最合适的矩阵求解器。



收敛过程

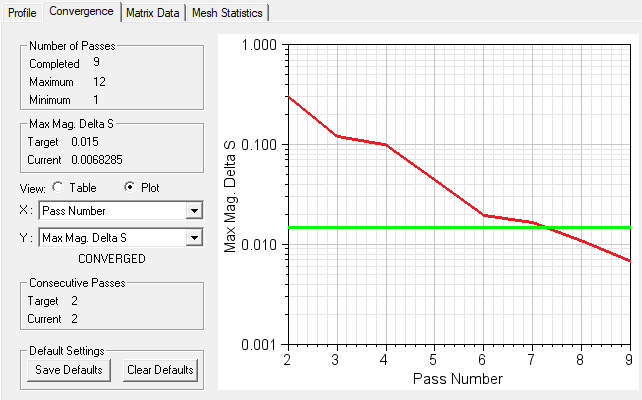

HFSS 使用有限元法求解麦克斯韦方程，并应用自适应网格划分算法，该算法在整个解决方案域中智能地添加网格元素，直到达到指定的收敛标准。如下图所示，此示例贴片天线模型完成了 9 次自适应传递，最后两次传递均满足 1.5% 的 S 参数收敛值。在使用 7 个内核的普通台式计算机上，求解时间为 2 分钟，最终模型大小约为 41,000 个四面体网格元素。



有限元网格

HFSS 采用自动自适应网格划分技术来高效准确地模拟电磁现象。这种自适应网格划分功能可根据模拟域内的电磁场变化指定局部网格密度。此外，HFSS 还允许用户控制网格设置和细化标准，以及创建网格操作以在模型的指定区域强制执行一定的网格密度。

根据几何形状和 lambda 细化值创建初始网格。在完成自适应遍历后，HFSS 会监控电磁场分布，并在场变化较大的区域细化网格。通过在这些关键区域集中计算资源，HFSS 可确保模拟以最高效的网格达到指定的收敛要求。

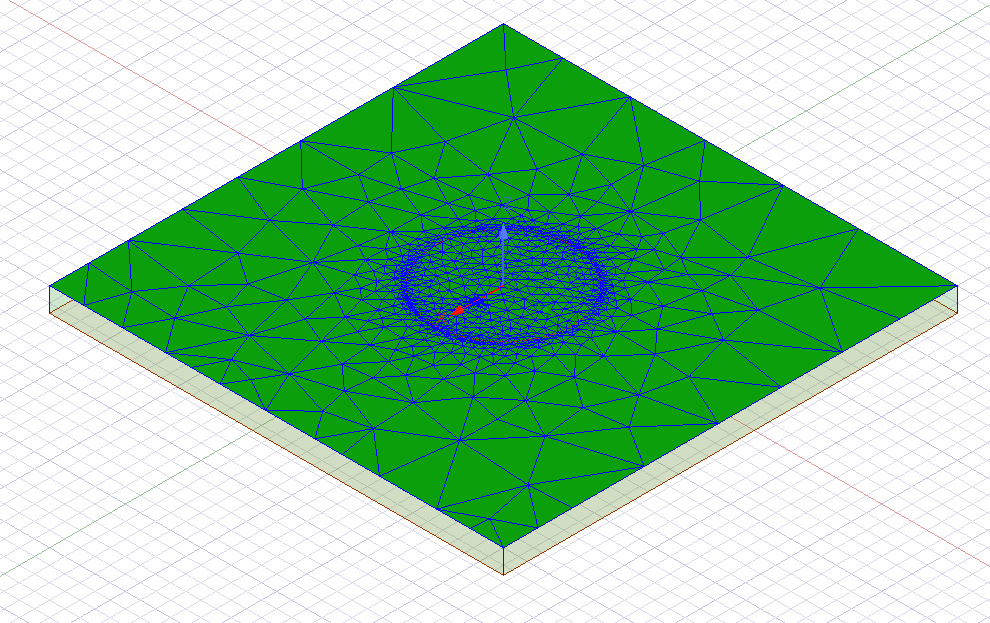

下图显示了 HFSS 在贴片天线基板顶面上自动创建的网格。正如预期的那样，圆形贴片的边缘最为精细，因为这是此类天线的电磁场集中的地方。



S 参数结果

使用 HFSS，用户可以轻松查看天线结构的 S 参数。这些参数描述了电磁信号如何传播到天线并与连接的组件或传输线相互作用。通过检查 S 参数，设计人员可以评估各种性能指标，包括阻抗匹配、回波损耗和带宽。此外，S 参数分析可以优化匹配网络和馈电结构，以提高天线的效率和性能。

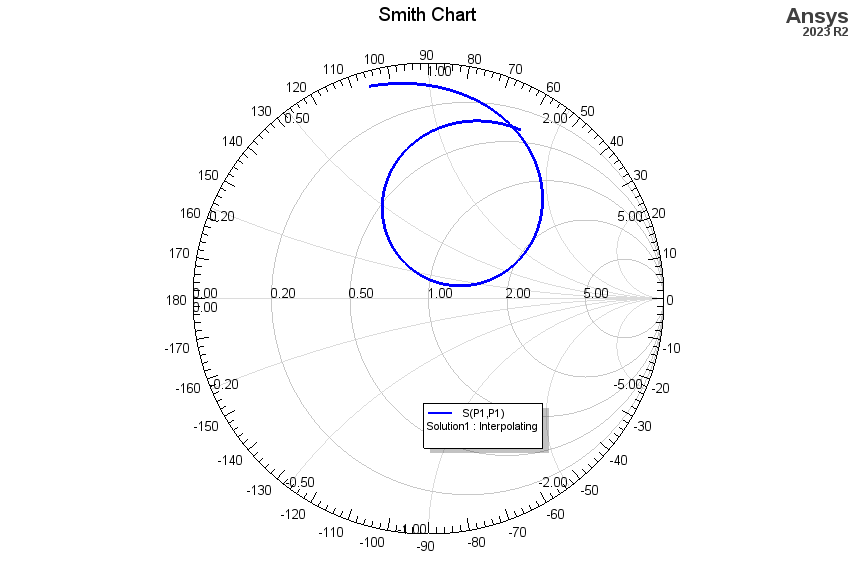

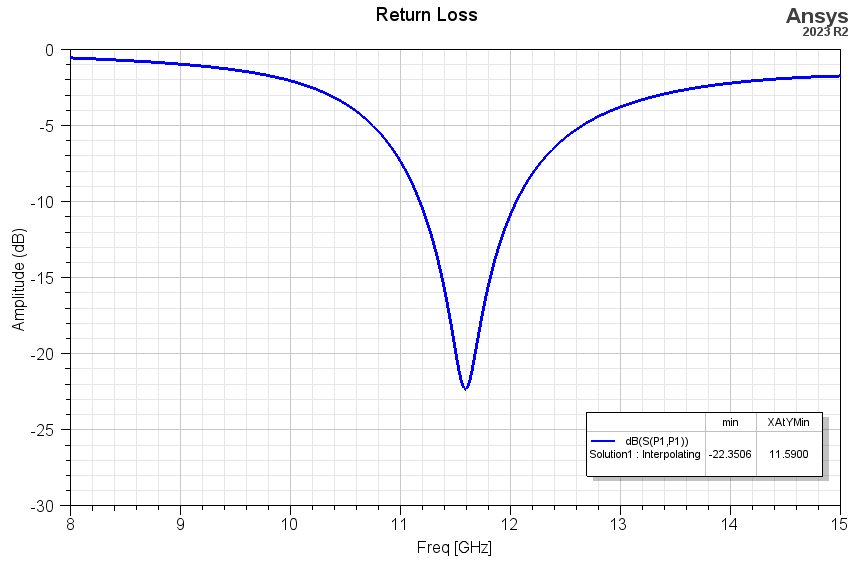

下图显示了贴片天线模型的输入回波损耗和阻抗，表明在 11.59 GHz 处谐振匹配良好。可以在史密斯图上查看阻抗响应，其中中心位置对应于阻抗匹配条件。





远场结果

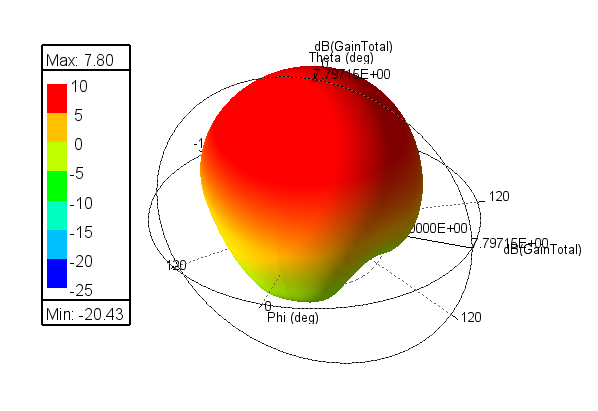

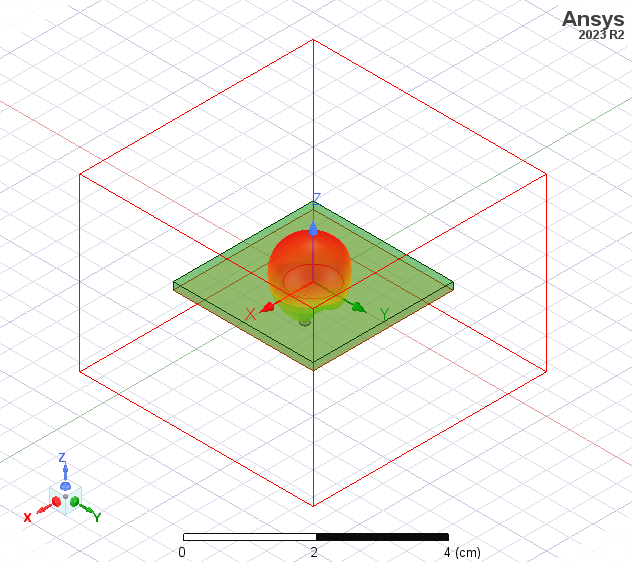

查看天线方向图和增益等远场结果有助于天线工程师了解其设计的辐射特性和方向属性。HFSS 允许用户轻松创建各种 2D 和 3D 远场图和报告，以评估重要参数，包括方向性、增益、波束宽度和辐射效率。这些信息可用于优化天线设计以满足性能要求。下图显示了远场方向图的视图，可以叠加到贴片天线几何形状上以指示传播方向。



近场结果

用户还可以检查解决方案域内的电磁场行为。此功能提供了有关电磁波如何与天线结构相互作用并辐射到周围环境中的宝贵见解。用户可以以幅度和矢量格式可视化电场和磁场，这可以揭示单馈和多馈天线如何产生所需极化的辐射波。

HFSS 允许用户以动画形式呈现电磁场解与时谐解相位的关系，从而实现场传播和相互作用的动态可视化。此功能有助于了解天线元件之间的相互耦合以及多天线设计中的其他重要现象。通过可视化这些电磁场分布和动画，用户可以确定设计改进点并做出明智的决策以实现所需的性能目标。

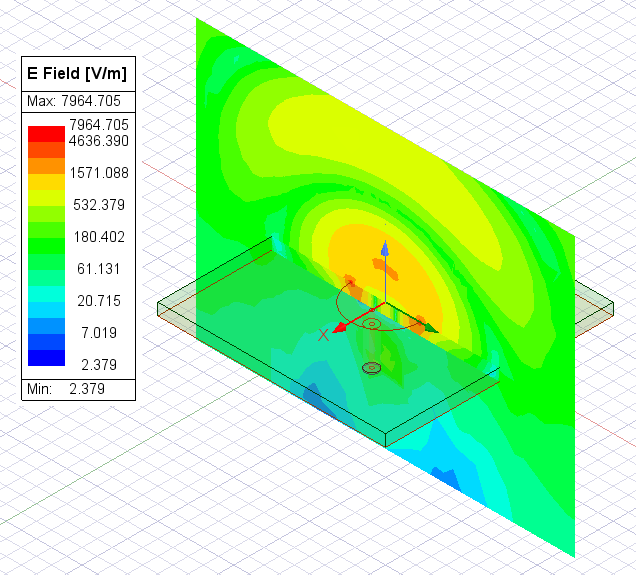

下图显示了圆形贴片天线在 YZ 平面上的电场强度。图像使用对数刻度显示，并且有许多显示选项，允许用户自定义绘图外观以用于演示文稿和报告。场图显示了贴片天线如何从周边辐射以产生以贴片为中心的传播波。



就这些了，感谢您阅读这篇文章。我们简要介绍了使用 HFSS 模拟天线的步骤，从绘制参数化几何图形到分配材料属性和定义边界条件。通过为激励分配波端口或集总端口，HFSS 可以提取 S 参数和输入阻抗。自动自适应网格划分算法可确保解决方案的效率和准确性。远场和近场结果提供了对天线行为的宝贵见解，使用户能够了解给定天线的运行方式。请观看下面的视频，其中演示了本文中描述的工作流程。祝您有美好的一天！
