AD的PCB中元器件坐标与实际位置不同

问题：你们有没有遇到过AD的PCB在元器件布局时，元器件坐标看上去与实际位置不一样的情况？

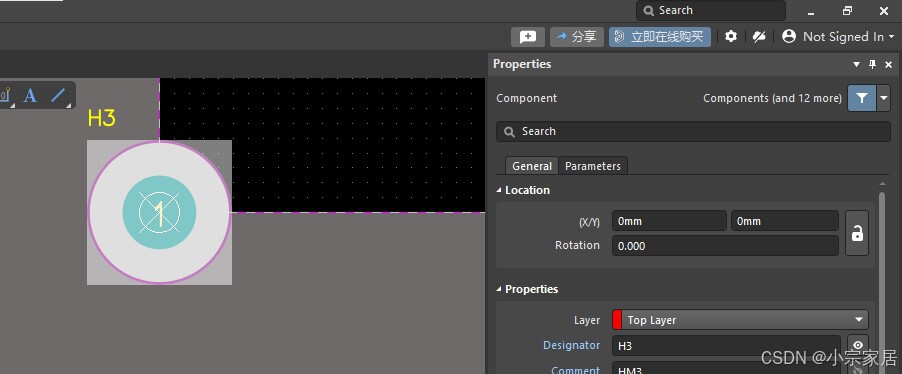

焊盘坐标是（0，0），但是图中焊盘不在坐标原点

这是因为该元器件在设计PCB封装时，元器件的中心点不在坐标原点。导致在使用该封装的PCB布局设计时，出现图中的现象。

解决办法

修改原本元器件的封装，或者重新绘制该元器件的封装。

绘制元器件封装时让封装的中心在坐标原点

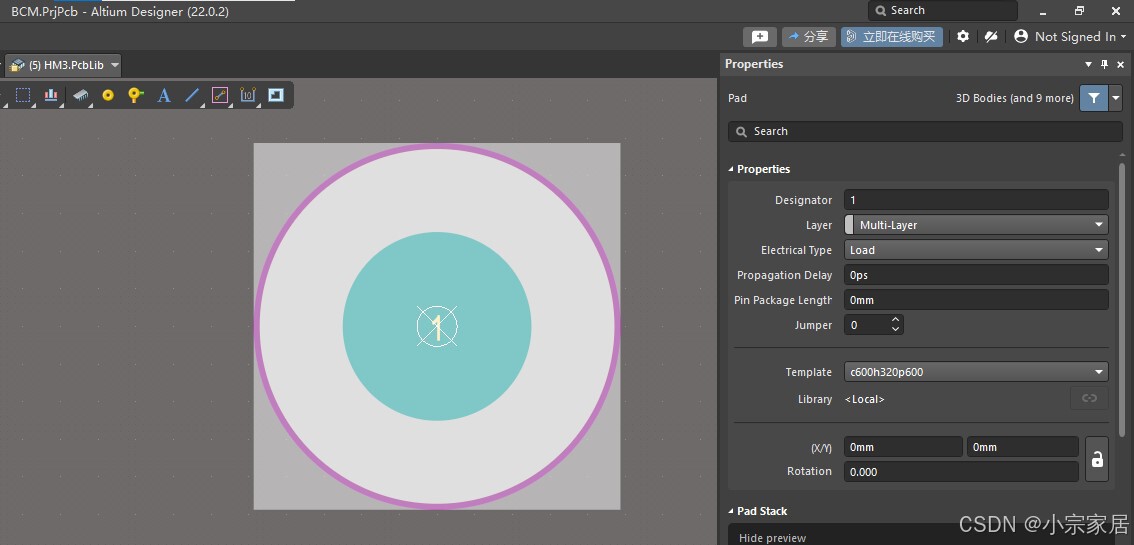

图中是举例设计一个焊盘为元器件的封装，所以我们只要让焊盘的中心点在坐标原点，即焊盘的坐标为X=0,Y=0。然后保存该封装，关联到元器件，然后重新原理图更新PCB就解决了。别的元器件封装设计也是如此，在设计封装时要保证该元器件的中心点是在坐标原点，否则就会遇到在PCB元器件布局时坐标值不在元器件的中心位置，增加对齐布局的困扰。

解决效果

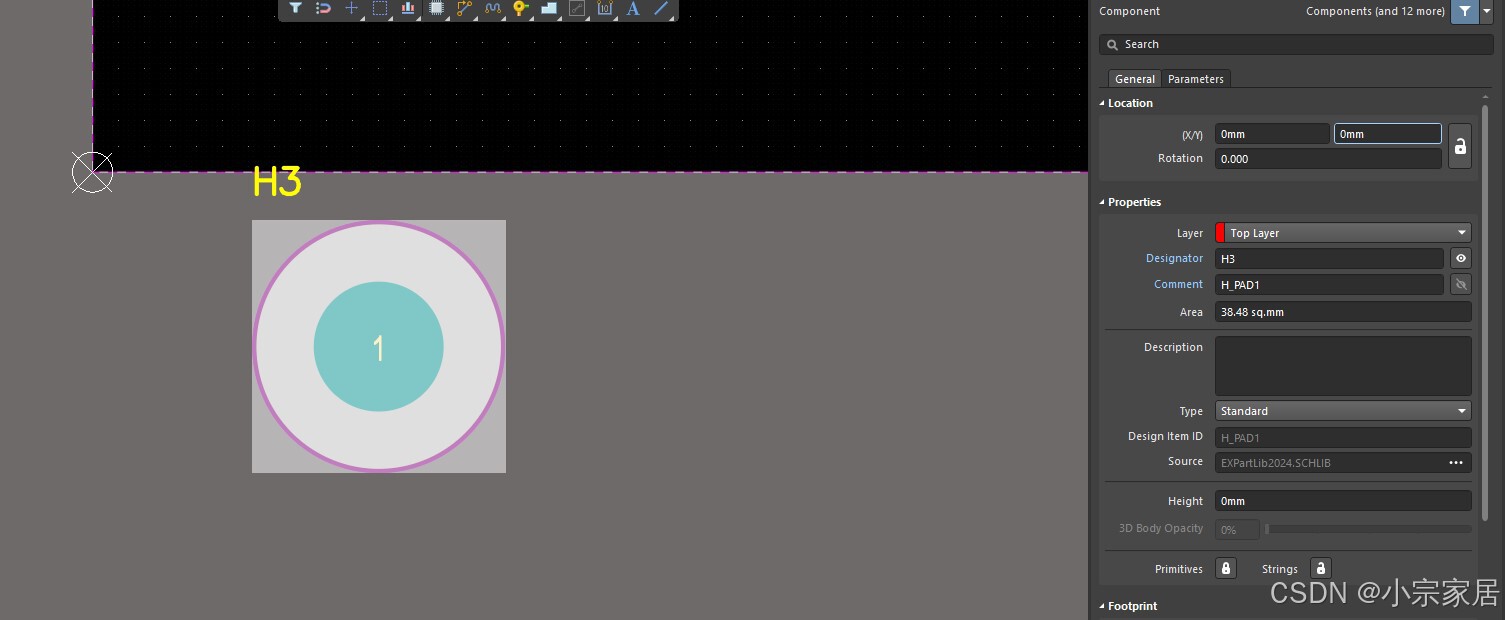

此时元器件的坐标是（0，0）位于坐标原点

更新了元器件封装后，然后从原理图更新PCB就可以直观的发现刚才的元器件在坐标为（0，0）时位置不一样了，此时就在坐标原点了。
