使用两个五脚继电器代替H桥电路实现对电机正反转控制电路介绍

设计目的：代替H桥电路用继电器实现对电机正反转控制

我们知道最常见的是H桥电路可以实现对电机的正反转控制。那我们能不能实现不用H桥电路来实现对电机的正反转控制呢？

答案当然是可以的。

设计方法：

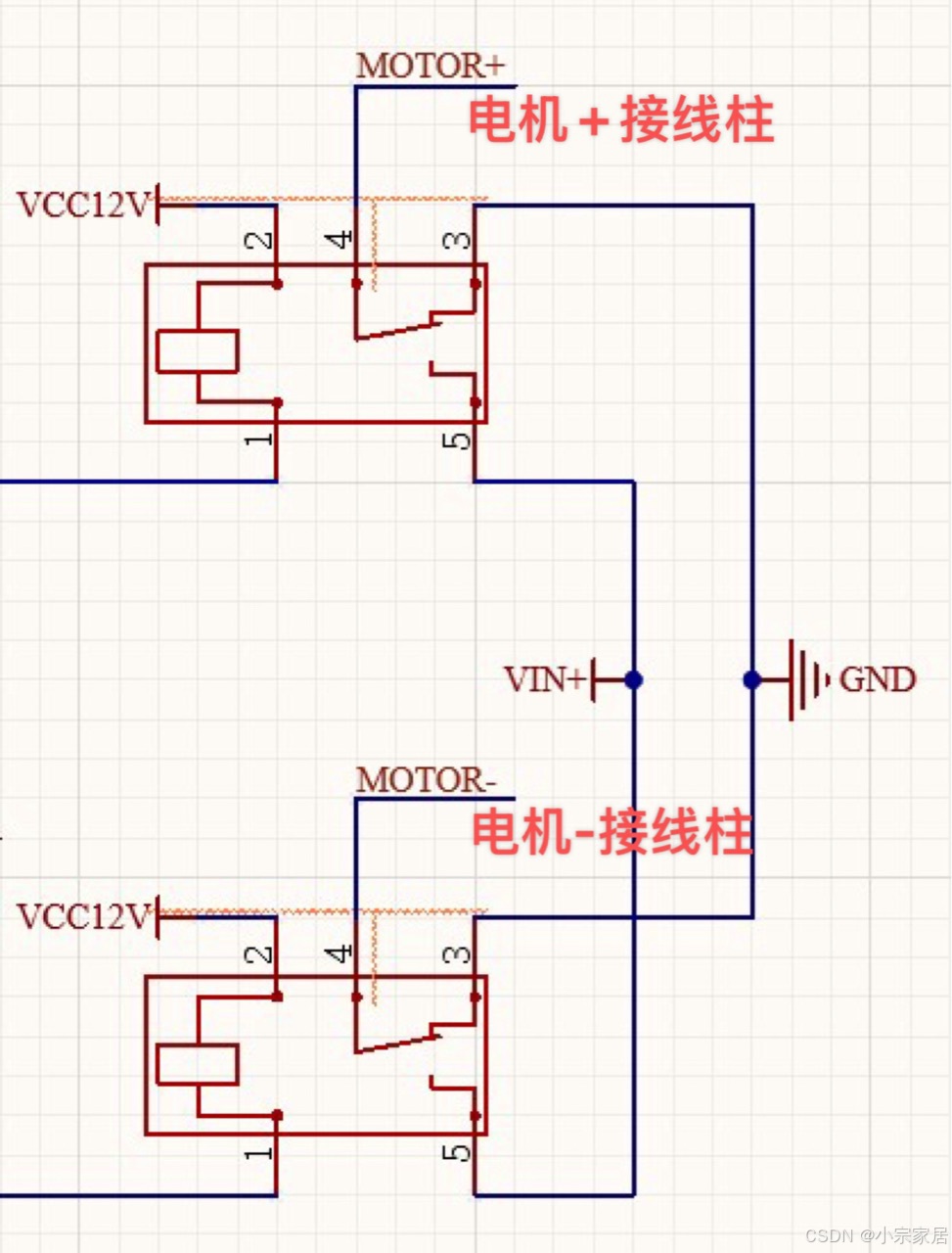

如上图所示，选用五脚继电器进行设计。继电器的1、2号脚是线圈控制脚，采用MCU控制线圈的低边导通来控制继电器吸合。两个继电器的4号脚分别接电机的正负极，开关常闭是接地（即3号脚接地）。这样子的情况下电机的正负极默认状态下是接地，电机不工作。

当图中上面的继电器吸合时，开关打到5号脚。恰好继电器的5号脚都是接电源正极，电流从继电器经过电机+接线柱，通过电机流向电机-接线柱。下面继电器默认状态下是接地常闭，所以控制一个继电器吸合工作实现了电机正转。

同理，我们单独控制下面继电器吸合。电流从电机-接线柱流入电机，从电机+接线柱流出电机形成回路，实现电机反转。

通过上面简单地描述我们可以知道使用两个五脚继电器可以实现对电机正反转控制。
