基于CATIA参数化块体建模的自动化插件开发实践——NX建模之块命令的参考与移植

一、需求背景与技术挑战

在机械设计领域，快速创建参数化基础几何体是提升设计效率的关键。传统CATIA操作流程存在两大痛点：

1. 手动建模耗时（必须先绘制草图然后拉伸，块体创建约需3分钟）
2. 尺寸调整依赖特征树修改，易产生历史依赖

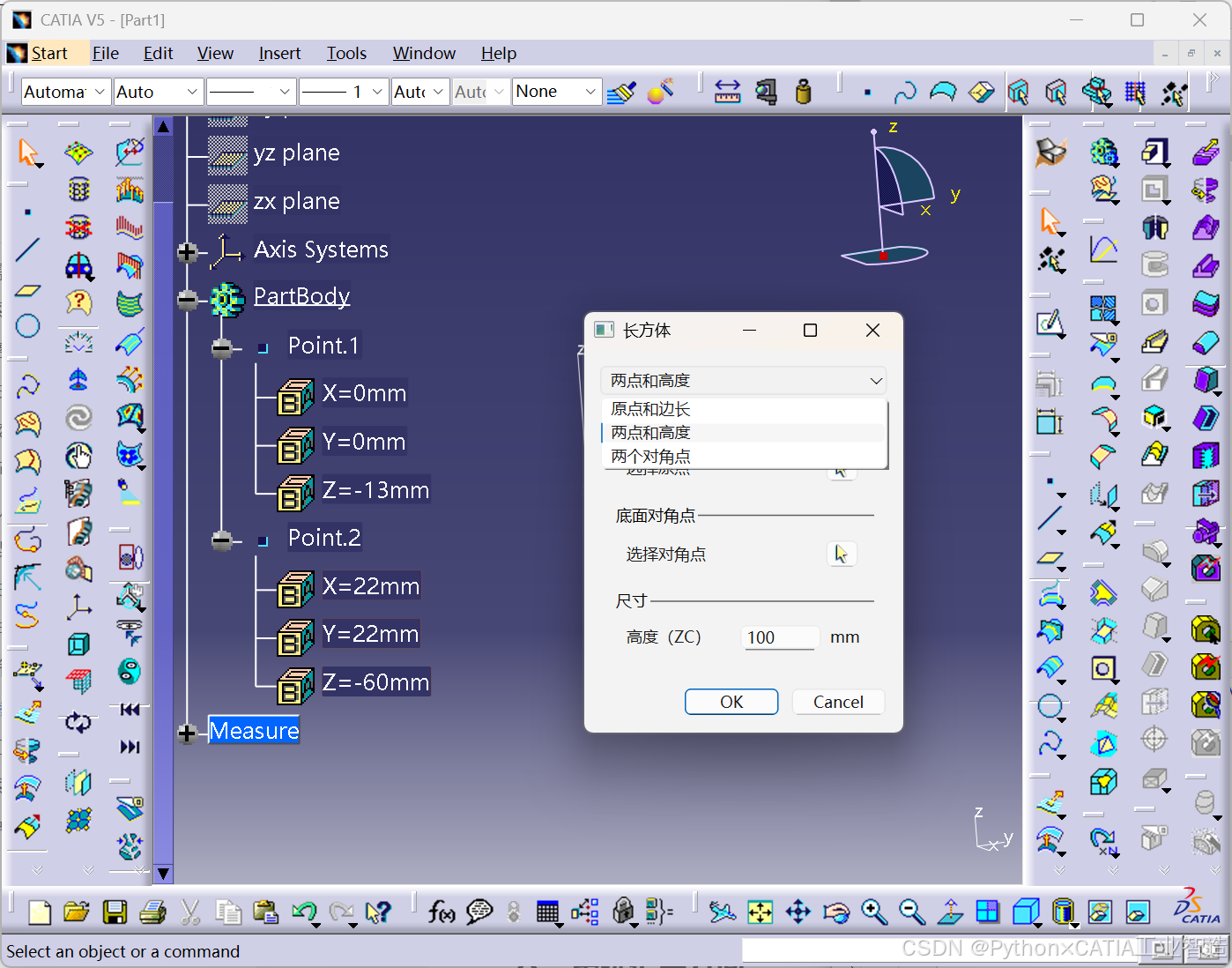

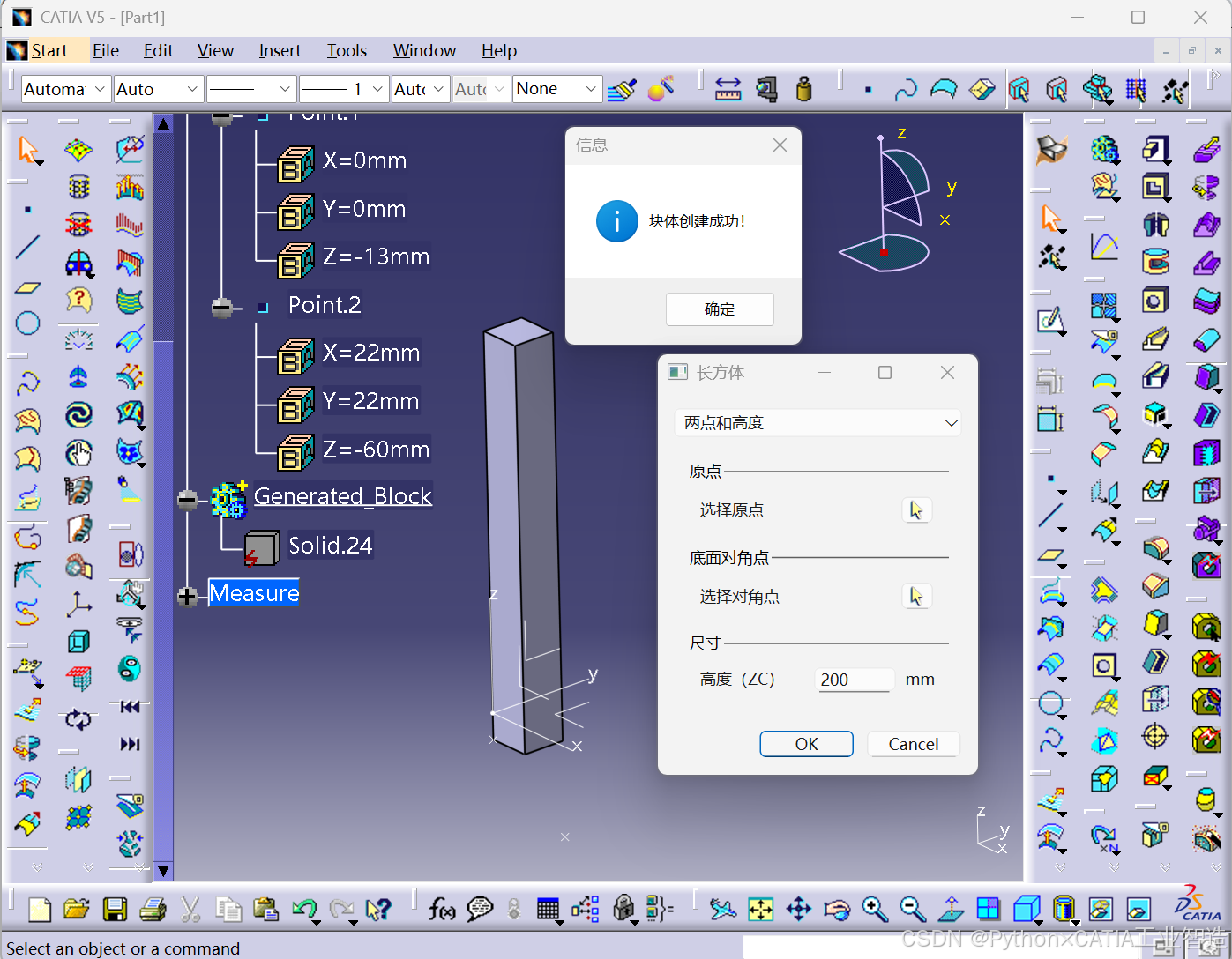

本文开发的BlockDesigner插件，借鉴了同类工业软件NX的建模的块命令，通过PySide6实现可视化交互界面，结合pycatia的自动化建模接口，将块体创建时间缩短至10秒内，同NX一样支持三种创建模式，实现真正的非历史参数化建模。

---

二、系统架构与核心模块

2.1 整体架构设计

graph TB
A[GUI层] --> B(控制层)
B --> C[CATIA服务层]
C --> D{建模引擎}
D --> E[几何算法库]

• ​GUI层：基于PySide6实现RIBBON风格界面
• ​控制层：处理信号路由与数据验证
• ​服务层：封装CATIA COM接口操作
• ​引擎层&#x
