注:
本博客的前提是此PCIe设备已成功安装INF驱动。
Windriver快速生成驱动程序、驱动的安装和测试等可详见上一篇博客 基于Windriver快速驱动开发
- 选择PCIe板卡并双击。

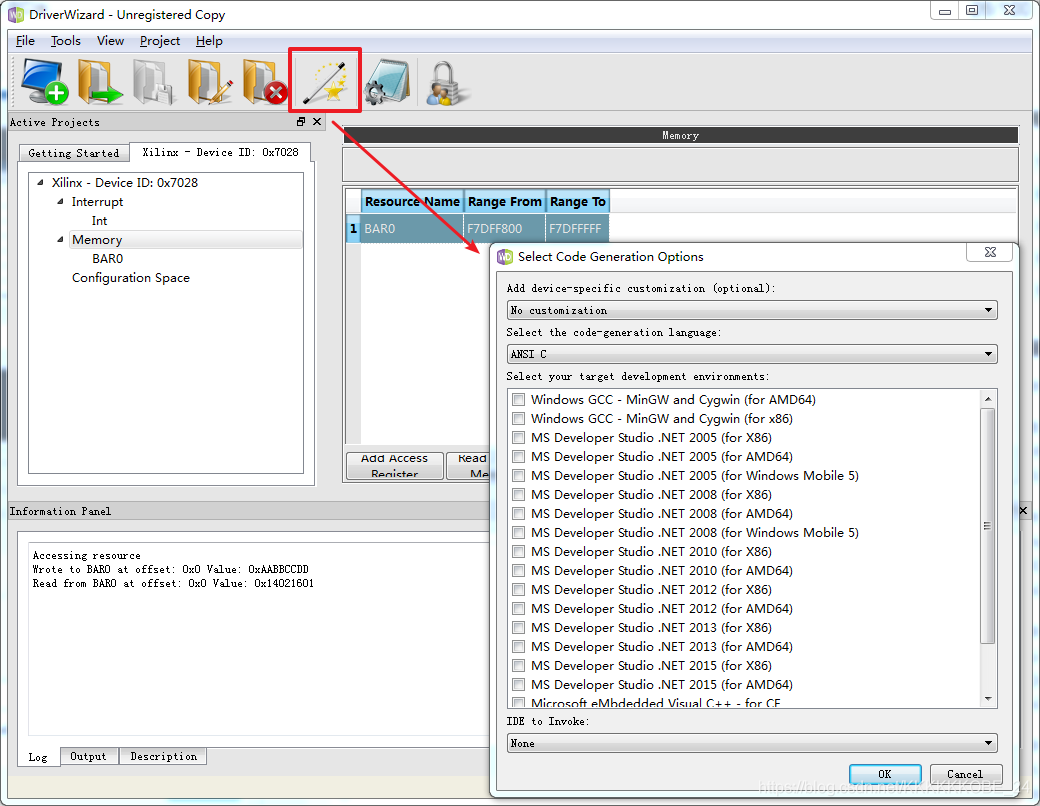

- 如下图所示,点击“Generate Code”按钮,弹出“Select Code Generation Options”窗口。

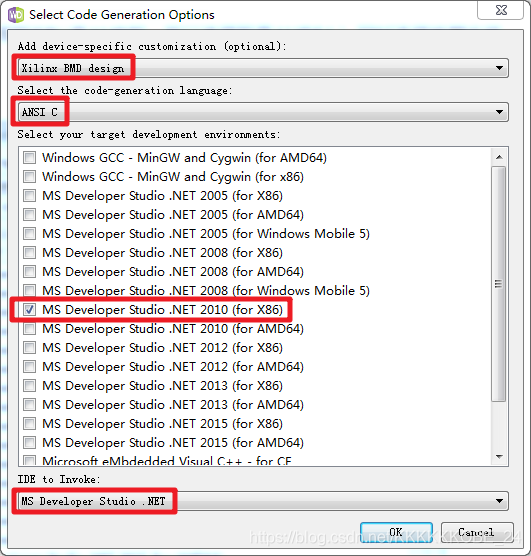

- “Select Code Generation Options”设置。
Add device-specfic customization根据不同板卡选择不同,此处选择了Xilinx BMD design,也可以选择No custmomization;
code-generation language默认为ANSI C;
本人电脑安装的是VS 2010,此处target development environment选择MS Developer Studio .NET 2010(for X86);

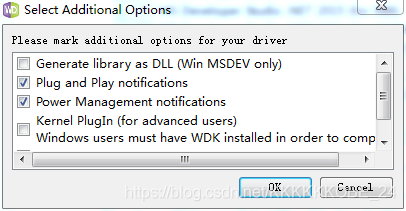

IDE则选择MS Developer Studio .NET; - 选择默认选项。

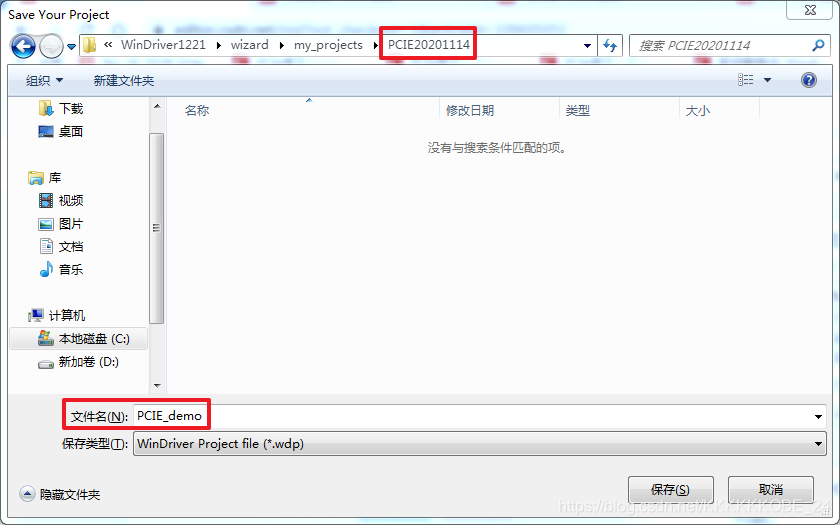

- 项目命名后保存至新建的项目文件夹中。

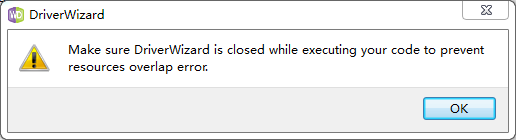

- 提示关闭WinDriver,防止 运行VS编译后的应用程序时出现资源冲突 的问题。

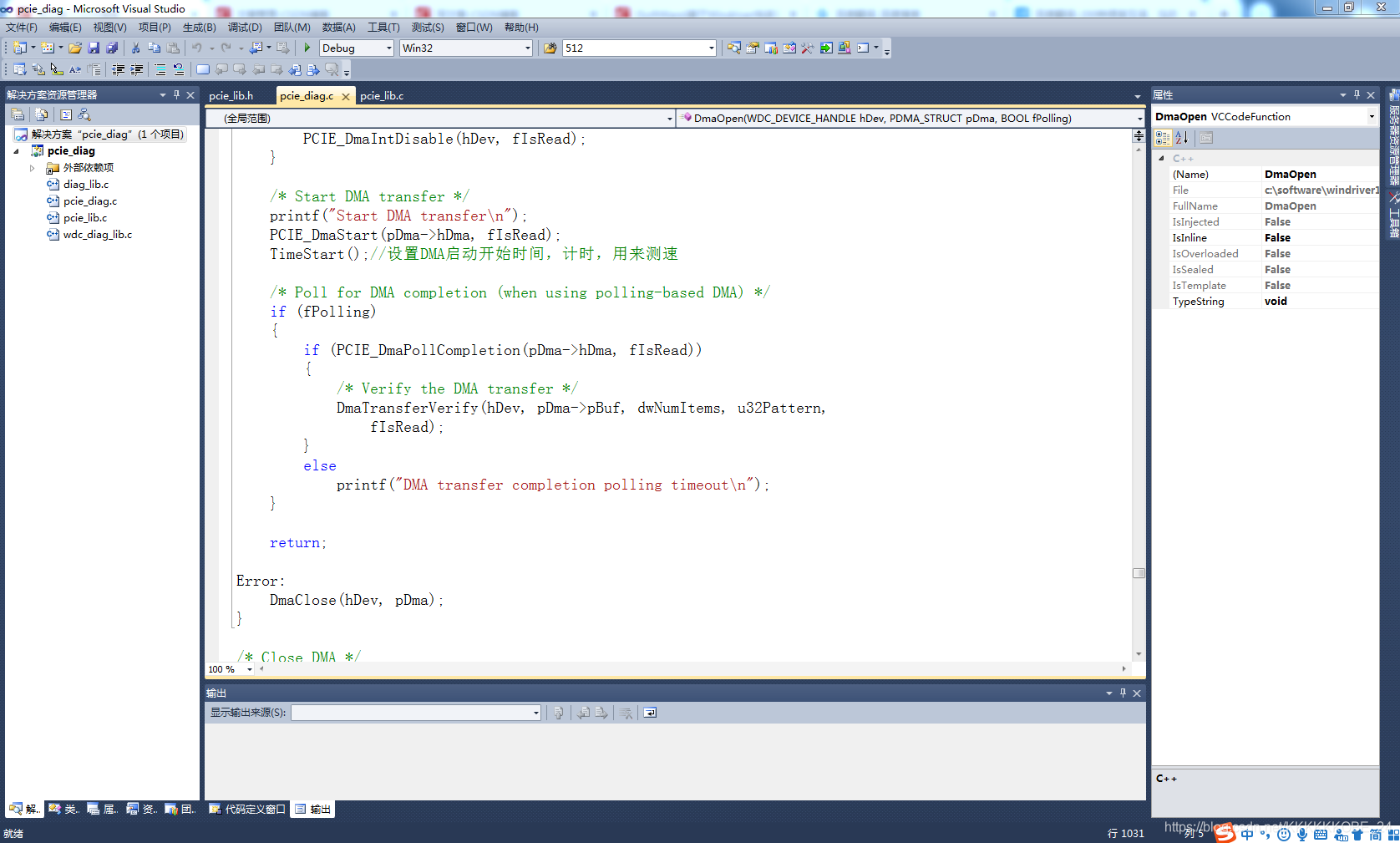

- 生成的VS工程会自动打开,即可看到生成的PCIe驱动代码。
若未自动打开,找到第五步中项目文件夹,打开.sln文件(PCIE20201114->x86->msdev_2010->pcie_diag.sln)

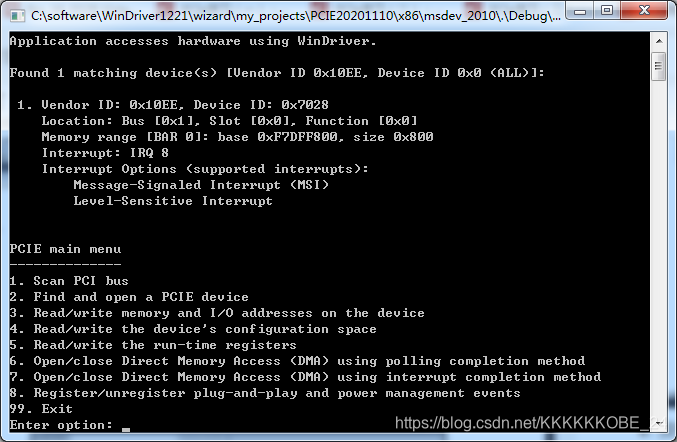

- 按F5启动调试。若项目报错,则根据对应的错误提示修改代码,直至无错后会生成如下图所示的交互界面。
注:由于存在第六步中的问题,一定要关闭Windriver软件再启动项目。
当然可修改相应的代码,实现自己想要实现的功能。
