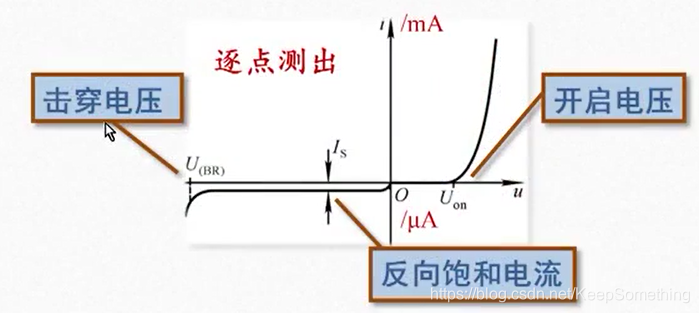

一，二极管的伏安特性

伏安特性：二极管的电流与其端电压的关系称为伏安特性。

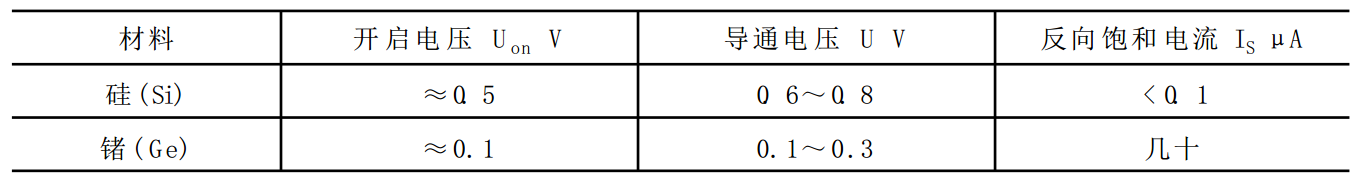

开启电压Uon:二极管开始导通的临界电压。

击穿电压：U(BR)

反向饱和电流：Is

二，二极管的电流方程



 q:电子的电量

 k:玻尔兹曼常数

 T:热力学温度

 常温：热力学温度300度





三，二极管的单向导电性

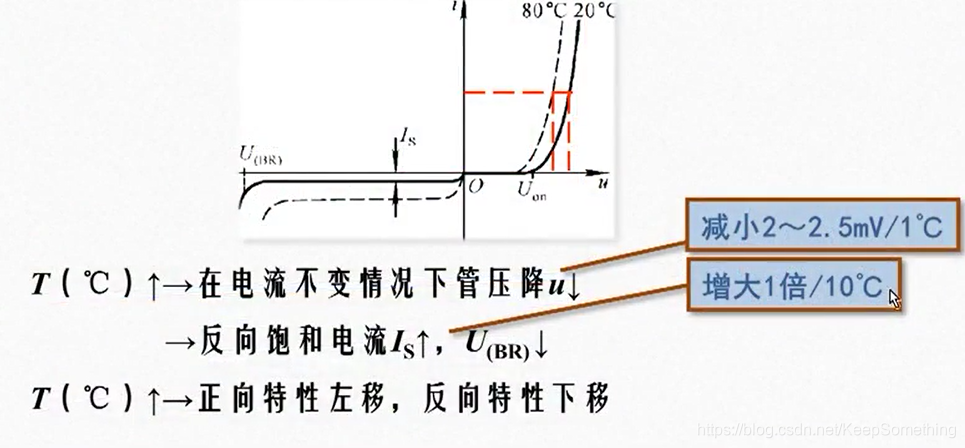

四，温度对伏安特性的影响
