显示器件嵌入式开发学习笔记（3）————HDMI接口（一）

一、概述

        HDMI:(High-Definition Multimedia Interface)高清多媒体接口。一种传输多媒体信号的通用信号接口，主要可以传输视频、音频、辅助信号，并且可以传输更深的颜色深度。一般在应用在笔记本电脑，主机电脑，显示器件等，是一种现在应用广泛的接口。

二、物理结构

物理结构

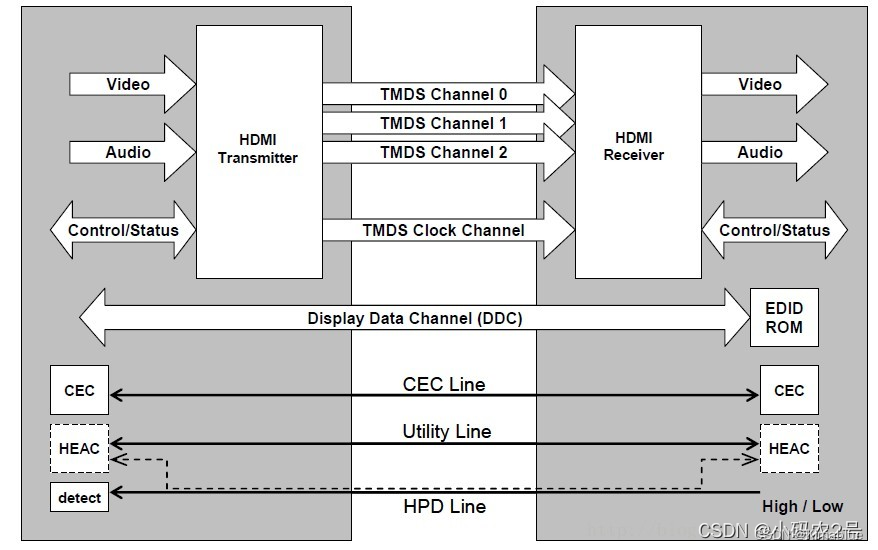

        由物理结构图可以看出，HDMI接口由三个通道传输TMDS信号，这三个通道主要从source端传输视频、音频、和控制信号到终端；DDC传输EDID信号。

引脚

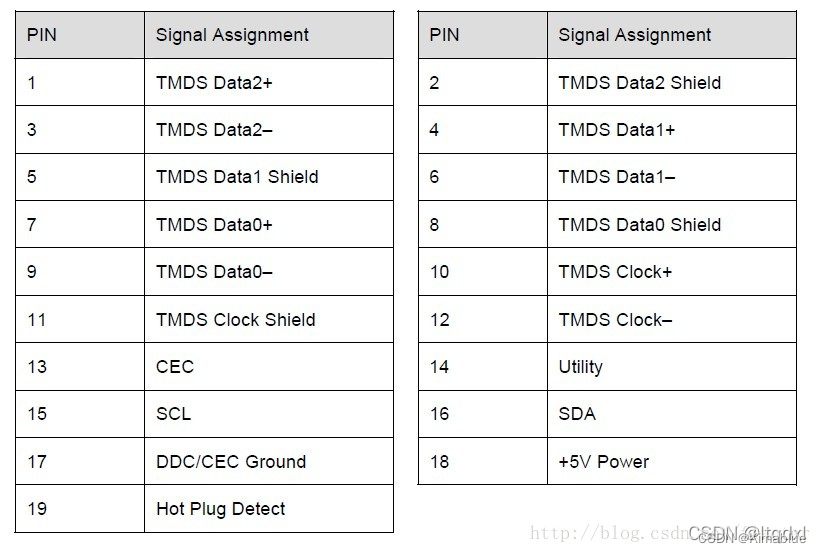

        综合上面的物理结构图，引脚1-9传输TMDS信号，15，16引脚基于IIC协议传输EDID，即DDC，19为热插拔。

三、传输方式

TMDS差分信号传输

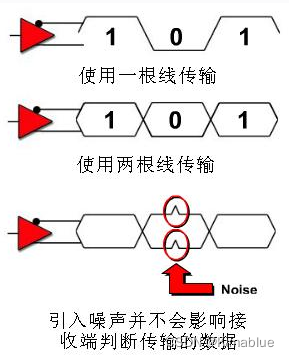

        TMDS采用差分信号传输，利用两个引脚的相反电压差来传输信号，正电压为1，反电压为0，这样的信号更稳定，能有效消除噪声的影响。

        在HDMI接口中，一般会把8bit的RGB信号，转换为10bit的信号，再通过差分信号传输，具体的转换方式下文讲解。

传输方式

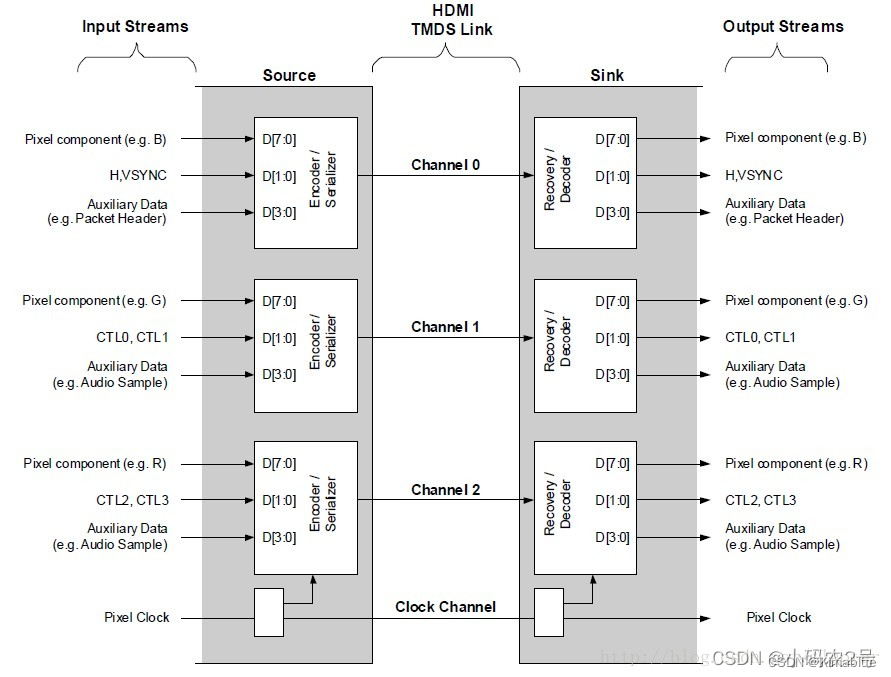

        由上图可以看出，TMDS通道有三个，每个传输[7:0]的RGB型号、[1:0]的H/Y Sync信号、以及[3:0]的其他信号。这不同bit的信号最终都会转换成10bit的信号传输，到终端后再转换回来。

        该TMDS通道可以传输的信号类型如下：
        1、视频像素信号：（包括上图pixel component R,G,B；clock channel）8bit
        2、控制信号：（H,V Sync；CTL0/1/2/3）2bit，其中CTL0/1/2/3的作用是控制接下来传输的信号是视频信号还是数据包（data island）
        3、数据包（Data Island）：各种类型的包信息，包括音频数据包，图像信息包等，4bit。

信息传输

前导码（Preamble）：CTL0~3

CTL0~3：1000，代表接下来传输视频信息
CTL0~3：1010，代表接下来传输数据包

视频数据（Video Data Period）

        在传输视频信号前，要先传输2个字符长度（16bit）的leading gurad band开始

case(TMDS Channel Number):
    0: q_out[9:0] = 0b1011001100；
    1: q_out[9:0] = 0b0100110011；
    2: q_out[9:0] = 0b1011001100;
endcase

数据包(Data Island Period)

        数据包主要传输音频信号和其他辅助信号，辅助信号包括辅助信号包（infoframe）和其他用于音视频信息描述的数据
        在传输数据包信息时，也要先传输2个字符长度的leading gurad band开始，并且在结束后还要传输两个字符长度的trailing guard band作为结束

​
case(TMDS Channel Number):
    0: q_out[9:0] = n.a.；
    1: q_out[9:0] = 0b0100110011；
    2: q_out[9:0] = 0b0100110011;
endcase

​

channel 0 传输H/Y Sync，channel 1,2传输数据包信号。
