硬件电路学习记录（三）——电容

目录

电容：

电容的功能

电容的分类：

薄膜电容与电解电容

二、X电容和Y电容（安规电容）

 三、钽电容

四，铝电解电容

五,瓷片电容（MLCC）{陶瓷电容}

六.电容电压

七、独石电容

七、涤纶电容(非正负极)

八、片式电容

电容外传

---

电容：

• 额定电压：电容器的额定电压是指电容器能够安全承受的最大电压值，也称为电容器耐压。它表示电容器在设计时所能承受的最大电压，是电容器的一个重要参数。
• 工作电压：电容的工作电压是指电容器在正常工作条件下所承受的电压。它是电容器在电路中的实际运行电压。（交流电1.42倍记得）
• 电容两端的电压是不会发生图突变的

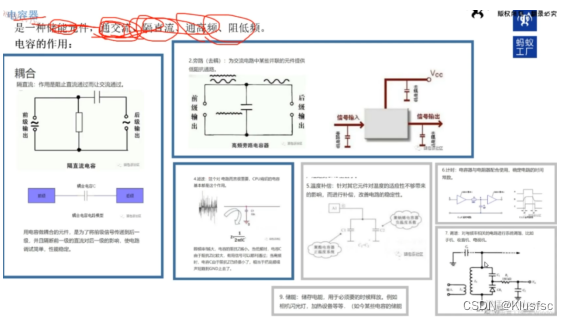

电容的功能

滤波：去高频噪声

耦合：隔直阻交

旁路（去耦）：高频与低频分开过  并联  去噪声

温度补偿

计数：与电阻串联  时间常数

调谐

储能

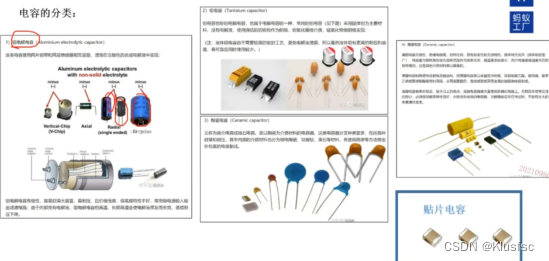

电容的分类：

铝电解电容

钽电容

陶瓷电容

薄膜电容

薄膜电容与电解电容

    薄膜电容：薄膜电容器是以金属箔当电极，将其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，从两端重叠后，卷绕成圆筒状的构造之电容器。

    电解电容：电解电容是电容的一种，金属箔为正极(铝或钽)，与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质，阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成，因电解质是阴极的主要部分，电解电容因此而得名。（钽电容不是电解电容，因为他没有电解液）

　同时电解电容正负不可接错。铝电解电容器可以分为四类：引线型铝电解电容器;牛角型铝电解电容器;螺栓式铝电解电容器;固态铝电解电容器。

右上角钽电容大小电压等级跟字母有关

二、X电容和Y电容（安规电容）

      X电容在电路中用来滤除差分信号(两根信号之间的干扰源)；

      Y电容在电路中用来滤除共模干扰信号(信号对大地的干扰)

 三、钽电容

1.优点

①体积小，容量大

②使用温度范围宽(-50℃～100℃)

③寿命长、绝缘电阻高，漏电流小，钽电解电容器中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能

④阻抗频率特性好，对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗急剧上升。一般电解电容可在50kHz以上工作。钽电容随频率上升，容量也下降，但幅度小(电容对信号频率响应的特性)

⑤可靠性高，钽氧化膜的化学性能稳定，钽阳极基体能耐强酸强碱，so能使用固体或含算的电阻率很低的液体电解质，使得钽电解的损耗比铝电解电容小，而且温度稳定性良好

2.缺点

①价格高

②耐压不高

③容量越大，耐压越低

• 四，铝电解电容

•

ESR，是EquivalentSeriesResistance三个单词的缩写，翻译过来就是“等效串连电阻”。

      理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。

      ESR的出现导致电容的行为背离了原始的定义。比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。无疑的，这会降低电容的滤波效果，所以很多高质量的电源一类的，都使用低ESR的电容器。

     同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。

       不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。

        比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。这时候，太低的ESR反而会降低整体性能。

     ESR是等效“串连”电阻，意味着，将两个电容串连，会增大这个数值，而并联则会减少之。

     实际上，需要更低ESR的场合更多，而低ESR的大容量电容价格相对昂贵，所以很多开关电源采取的并联的策略，用多个ESR相对高的铝电解并联，形成一个低ESR的大容量电容。牺牲一定的PCB空间，换来器件成本的减少，很多时候都是划算的。

      和ESR类似的另外一个概念是ESL，也就是等效串联电感。早期的卷制电感经常有很高的ESL，而且容量越大的电容，ESL一般也越大。ESL经常会成为 ESR的一部分，并且ESL也会引发一些电路故障，比如串连谐振等。但是相对容量来说，ESL的比例太小，出现问题的几率很小，再加上电容制作工艺的进步，现在已经逐渐忽略ESL，而把ESR作为除容量之外的主要参考因素了。

      顺便，电容也存在一个和电感类似的品质系数Q，这个系数反比于ESR，并且和频率相关，也比较少使用。

      由ESR引发的电路故障通常很难检测，而且ESR的影响也很容易在设计过程中被忽视。简单的做法是，在仿真的时候，如果无法选择电容的具体参数，可以尝试在电容上人为串连一个小电阻来模拟ESR的影响，通常的，钽电容的ESR通常都在100毫欧以下，而铝电解电容则高于这个数值，有些种类电容的ESR甚至会高达数欧姆

1.优点

①价格低

②容量很大

③耐压可以很高

注:高频应用场合中:容量放足够余量即可

2.缺点

①体积大

②有电解液，易挥发，寿命短

③阻抗比较大，会发热，加速挥发，容量急剧下降

④温度使用范围窄

3.贴片铝电解电容和插件铝电解电容的缺点特性

①耐压不够高(常用几十V)

②容量也不够大(几百微法)

③抗震性不高(点红胶)

4.用来做容量存储

5.因为电解电容随着时间、温度等参数等因素的影响，寿命是有限的，表现为容量会下降，这样会导致计算出来的远远小于实际值(考虑衰减，电压和容量都需要放余量)

电容量的温度特性：温度是影响电容量的很重要参数，温度下降，电解液黏度增加，导电性能下降，电容量下降。

• 五,瓷片电容（MLCC）{陶瓷电容}

       瓷片电容分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。按瓷介电容电介质又分：1类电介质(NP0、C0G)，2类电介质(X7R、2X1)和3类电介质(Y5V、2F4)瓷介电容器。

1.容值

①12pF、15pF——单片机晶振电路(NPO材质——10nF以下)(X7R——1UF以下)

②100NF——电源退耦  还有47uF的电源滤波  （这里是滤波还是退耦，好像不是退耦，是旁路？）

2.并联在大电解旁边，去除高次频率波的干扰（电流先进大电容再进小电容）

3.封装对应的电压适应环境

①1210及以下封装一般多用在低压电路中

②1812及以上封装一般多用在高压电路中

六.电容电压

①一般默认1uF以下的瓷片电容电压都是50V DC

②一般大于1uF以上的瓷片电容电压会下降

③如果封装更大的话，则耐压会越高

七、独石电容

1.插件电容，效果等同于贴片电容

2.有感

七、涤纶电容(非正负极)

八、片式电容

电容外传

钽电容（贵族）、

电解电容（体积大 有极性 耐压和容值都能做到很大）、

陶瓷电容（一般是贴片封装 pf级到较小的uf级 ）、

安规电容（x y电容用在emi电路上）、

超级电容（法拉级别 容值非常大 耐压较低 常见5v以下 可当电池 短暂存电放电、相比于电池能量密度更低 但不怕短路 支持快充快放 内部无化学反应 寿命更长）

钽电容不是电解电容

两者介质不同。电解电容里面是用纸隔开的铝箔电极卷绕，外面套个铝外壳，充有电解液。钽电容是以钽（固体）为主要材料，没有电解液。

钽电容，四大核心电容产品（MLCC/铝电解/钽电容/薄膜电容）之一，拥有高能量密度、高可靠性、稳定的电性能、较宽的工作温度范围等特点，尤其是具有“自愈性”，在民用（工业）、军用市场备受青睐。
