下载资源（有汉化）：Multisim 14.0电路设计与仿真_哔哩哔哩_bilibili00-Multisim 14.0安装教程_哔哩哔哩_bilibili
下载资源（有汉化）：
Multisim 14.0电路设计与仿真_哔哩哔哩_bilibili
00-Multisim 14.0安装教程_哔哩哔哩_bilibili
快捷键：
multisim的快捷键
以下是 Multisim 14.3 的一些常用快捷键：
Ctrl + N：新建电路图
Ctrl + O：打开电路图
Ctrl + S：保存电路图
Ctrl + Z：撤销上一步操作
Ctrl + Y：恢复上一步操作
Ctrl + C：复制选中元件
Ctrl + V：粘贴选中元件
Ctrl + X：剪切选中元件
Ctrl + A：全选元件
Ctrl + F：查找元件
Ctrl + G：跳转到指定元件
Ctrl + E：打开元件编辑器
Ctrl + R：旋转选中元件
Ctrl + D：复制并旋转选中元件
Ctrl + W：打开元件库
Ctrl + M：打开测量工具
Ctrl + P：打印电路图导线：ctrl+shift+w
multisim仿真中快捷键
在 Multisim 软件中，有一些常用的快捷键可以帮助你更高效地进行仿真和设计。以下是一些常用的快捷键：
Ctrl+N：创建新项目
Ctrl+O：打开项目
Ctrl+S：保存项目
Ctrl+Z：撤销操作
Ctrl+Y：恢复操作
Ctrl+C：复制选中的元件、连线或子电路
Ctrl+V：粘贴复制的元件、连线或子电路
Ctrl+X：剪切选中的元件、连线或子电路
Ctrl+D：删除选中的元件、连线或子电路
Ctrl+A：全选元件、连线或子电路
Ctrl+G：将选中的元件组合为一个子电路
Ctrl+Shift+C：创建和导出 SPICE 子电路
Ctrl+R：运行仿真
Ctrl+E：停止仿真
Ctrl+L：切换到布局视图
F5：刷新仿真结果
F9：打开/关闭虚拟示波器
F11：打开/关闭函数发生器
原件库：
基础元件库：
电容，电阻，电感，开关（SPRT：单头开关），继电器（NC和NO），变压器，电解电容，电位器
最右侧的分析仪们：
示波器：
示波器中波形的颜色取决于电路网格颜色
函数发生器
com为公共端子，类似与接地
设置上升和下降时间，可能因为寄生电容和寄生电阻，tuo=RC
交流分析：
操作：
在仿真中，选择Analyses and simulation，第二个就为交流分析
垂直一定要注意，有要求dB计算要改为dB计算
输出选择：
V（n），n表示电路中的节点，测的是节点上的交流分析
如V（3）测的是R2上面的节点电压交流分析
可以测功率，电压，电流的增益
dB
分贝是表征两个功率电平比值的单位，如A＝10lgP2/P1=20lgU2/U1=20lgI2/I1。当然，采用dB表示的一个好处就是便于运算（将乘除化为加减）
在功率的层面上，3dB意味着一个信号的功率是另一个信号的功率的两倍（或一半）。这是因为功率与电压或电流的平方成正比，而分贝（dB）是一个对数单位，用于表示两个功率值之间的比率。具体来说，如果两个功率之间的比率为2（或0.5，即1/2），那么它们之间的差异就是3dB。
在幅度的层面上，3dB同样表示一个信号的幅度是另一个信号的幅度的根号2倍（或1/根号2倍）。这是因为幅度与电压或电流直接相关，而功率是电压或电流的平方。所以，当我们在谈论功率变化3dB时，实际上也隐含了幅度上的一种特定变化。
在通信和信号处理系统中，3dB经常被用作一个重要的性能指标。例如，在滤波器设计中，3dB带宽是指滤波器响应下降到其最大值的-3dB（即一半功率）时的频率范围。这个指标有助于我们了解滤波器对信号频率的选择性在电子学和信号处理中，"0dB" 是一个特殊的参考点，用于表示一个基准水平或参考功率/幅度。具体来说，0dB 并不表示没有信号或完全没有能量，而是指相对于某个选定的基准水平，信号的功率或幅度没有发生变化。
在功率的层面上，如果某个信号的功率与参考功率相同，则称该信号的功率为0dB。这意味着信号的功率既没有增加也没有减少，相对于参考点是平齐的。
在幅度的层面上，由于幅度与功率的平方根成正比，因此0dB 的幅度也意味着与参考幅度相同。但是，由于我们通常使用分贝来表示功率比，所以在谈论幅度时可能会稍微有些混淆。然而，在大多数实际应用中，当我们说某个信号的幅度是0dB时，我们实际上是在指该信号的功率与某个参考功率相同。
gain：
Gain值，在通信工程和电子学中，一般用来描述元器件、电路、设备或系统的增益，即其电流、电压或功率增加的程度。Gain值的计算公式根据不同的应用场景和参数有所不同，但主要可以分为以下几种情况：
1. 电压增益
对于放大器而言，电压增益是指放大器输出电压与输入电压之比，其计算公式为：
- 电压增益（Gain） = 20 × log(Vout / Vin)（单位：分贝，dB）
其中，Vout和Vin分别代表放大器的输出电压和输入电压。这个公式是一个对数公式，其结果以分贝为单位，用于描述放大器对电压信号的放大程度。
2. 功率增益
在电子学中，增益也常以功率的形式表示，其计算公式为：
- 功率增益（Gain） = 10 × log(P2 / P1)（单位：分贝，dB）
其中，P1和P2分别为输入功率和输出功率。这个公式同样是一个对数公式，用于描述系统或设备对功率信号的放大程度。
注意事项
- 单位：增益的单位通常是分贝（dB），它是一个相对值，用于表示信号放大的程度。
- 应用场景：Gain值的计算公式适用于多种场景，包括通信系统、音频设备、电子电路等。
- 正负值：当输出信号大于输入信号时，Gain值为正，表示信号被放大；当输出信号小于输入信号时，Gain值为负，表示信号被衰减。
- 对数性质：由于增益的计算涉及对数运算，因此即使输入和输出的微小变化也可能导致Gain值的显著变化。
综上所述，Gain值的计算公式根据不同的应用场景和参数有所不同，但主要基于电压或功率的输入输出关系进行对数运算。在实际应用中，应根据具体情况选择合适的计算公式和单位。
y1，y2的单位按照之前交流分析所选择的单位决定（对数，分贝等）
x1,x2代表频率大小，y1，y2代表增益大小
-3dB带宽定义：
此段内容摘自：
-3dB、0.707、截止频率、bode图的关联_图像的-3db截止频率-CSDN博客
一、-3dB带宽定义和理解
-3dB带宽指幅值等于最大值的二分之根号二倍（即0.707）时对应的频带宽度。幅值的平方即为功率，平方后变为1/2倍，在对数坐标中就是-3dB的位置了，也就是半功率点了，对应的带宽就是功率在减少至其一半以前的频带宽度（即截至频率处的幅值只有最大幅值的0.707倍），表示在该带宽内集中了一半的功率。3dB--指的是比峰值功率小3dB（就是峰值的50％）的频谱范围的带宽；
二、截止频率
用来说明电路频率特性指标的特殊频率。当保持电路输入信号的幅度不变，改变频率使输出信号降至最大值的0.707倍，或某一特殊额定值时该频率称为截止频率。在高频端和低频端各有一个截止频率，分别称为上截止频率和下截止频率。两个截止频率之间的频率范围称为通频带。通俗讲：就是 幅频特性-3dB的点和相频特性滞后45°（-45°）的点
三、带宽
带宽又叫频宽,是指在固定的时间可传输的资料数量，亦即在传输管道中可以传递数据的能力。在数字设备中，频宽通常以bps表示，即每秒可传输之位数。在模拟设备中，频宽通常以每秒传送周期或赫兹Hertz(Hz)来表示。四、-3dB与0.707的联系
dB的概念就是信号的增益，其实也就是衰减程度，它等于20log(Au/Aup)，Au为某一频率电路的放大倍数，Aup为一个定值，它等于信号通带频率下的放大倍数。 例如-3db，如果通带频率下的放大倍数为1，也就是Aup为1，即滤波电路在通带时没有放大电压，那么-3 = 20log(Au/Aup)=20log(Au)，算出来Au=0.707，在这种情况下，-3db表示信号衰减为原来的70.7%。在电路中，dB表征的是功率比，0.707表征的是电压比。
当U1/U2=0.707时，取对数再乘以20，正好等于-3dB！即，当功率降为原来的一半，此时的电压值降为原来的0.707倍。
系统带宽越宽，意味着系统响应信号各种（频率）变化的能力就越强，“复现”能力就越强，“信号通透性好”，不迟钝，表现为系统的快速性就好。
原文链接：https://blog.csdn.net/zpfjf/article/details/137538761
求通频段：
multisim软件里电路节点的交流分析，幅频特性曲线的中频段，通频带求法_哔哩哔哩_bilibili
峰值减去3dB所得的值，在频谱两边借点范围（宽度）为通频大小，为x1-x2

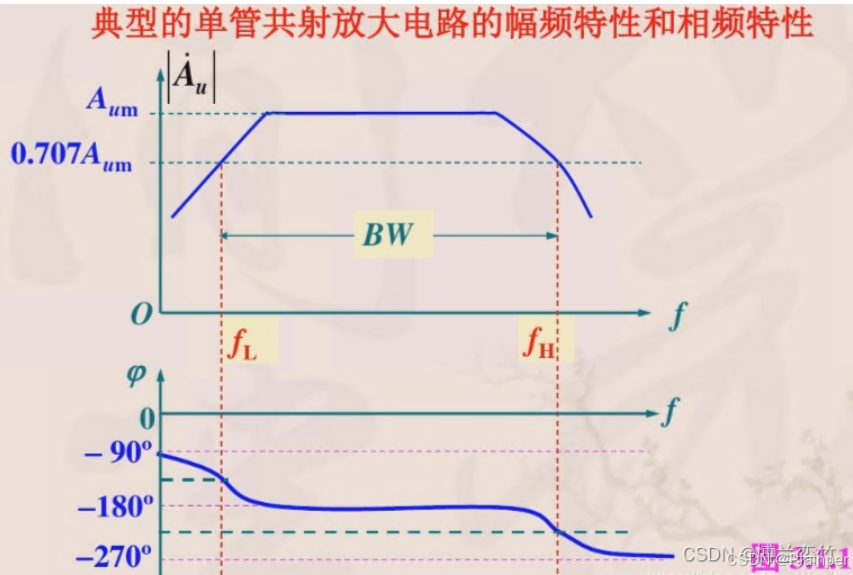

一、幅频特性曲线
定义：
幅频特性曲线是表示信号幅度随频率变化的曲线。在电子技术实践中，信号往往不是单一频率的，而是在某一段频率范围内。由于电子电路和设备中含有电抗性元件，这些元件在不同频率下的电抗值不同，导致电信号在通过这些电路和设备时，其幅度会发生变化，即发生失真。因此，幅频特性曲线用于描述信号在传输过程中幅度的变化情况。
应用：
- 分析电子电路：在放大器、滤波电路及谐振电路等电子电路中，幅频特性曲线用于分析电路对不同频率信号的放大能力或衰减情况。
- 滤波器设计：通过幅频特性曲线，可以检查设计的滤波器是否满足要求，如通带截止频率、阻带截止频率、通带波纹和阻带衰减是否达到要求。
二、相频特性曲线
定义：
相频特性曲线是表示信号相位随频率变化的曲线。与幅频特性类似，由于电子电路和设备中的电抗性元件在不同频率下的电抗值不同，信号在通过这些电路和设备时，其相位也会发生变化。因此，相频特性曲线用于描述信号在传输过程中相位的变化情况。
应用：
- 信号分析：相频特性曲线可以有效地用于信号频率分析，从而获得信号的频率特征。
- 信号处理：在信号处理领域，相频特性曲线可用于分析信号的不同频率之间的相互关系，从而提取信号的有效特征。此外，它还可以用于信号的滤波处理，以阻断噪声，使信号重新具有可操作性。
继电器：继电器模块的使用（超详细）_继电器模块工作原理-CSDN博客
继电器的工作原理、看完这个视频你就知道了！_哔哩哔哩_bilibili
其他可参考文章：Multisim软件使用详细入门教程（图文全解）-CSDN博客

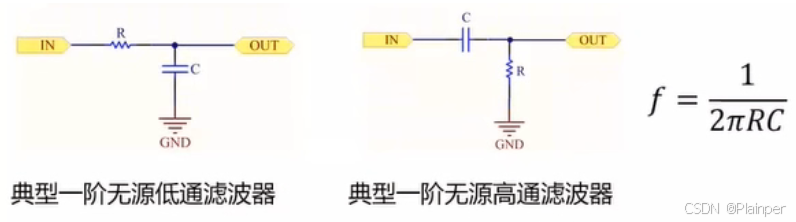

RC滤波：

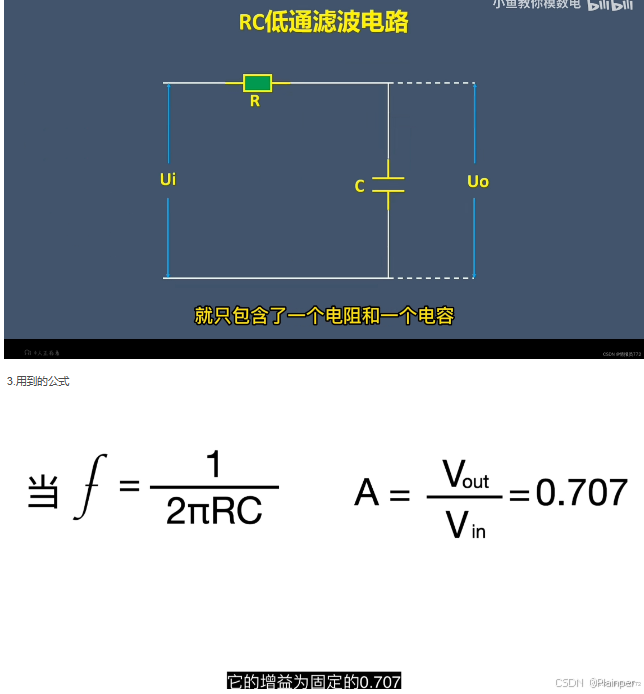

RC低通滤波：
定义：RC低通滤波电路：保留低频信号，衰减高频信号。
信号增益的计算方式：G = 20*log(Uo/Ui)
截止频率的性质
-
信号衰减：当信号的频率小于截止频率时，信号通过系统或电路的衰减很小，几乎可以忽略不计。然而，当信号的频率大于截止频率时，信号开始显著衰减。具体来说，信号每增长10倍（即频率增加一个数量级），其幅度衰减也会增加10倍（或说衰减量增加20dB，因为dB是功率比的对数表示，而幅度比是功率比的平方根）。
-
相位变化：除了幅度衰减外，截止频率还标志着信号相位开始显著变化的点。在截止频率以下，信号的相位变化相对较小；而在截止频率以上，相位变化变得更加显著

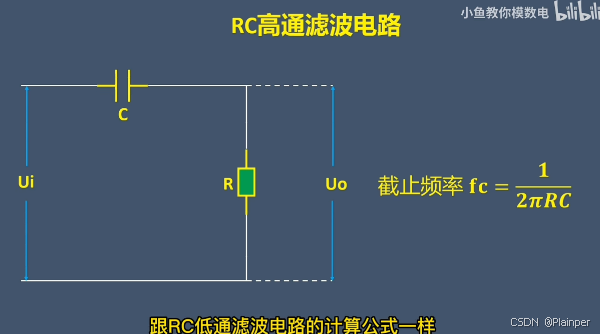

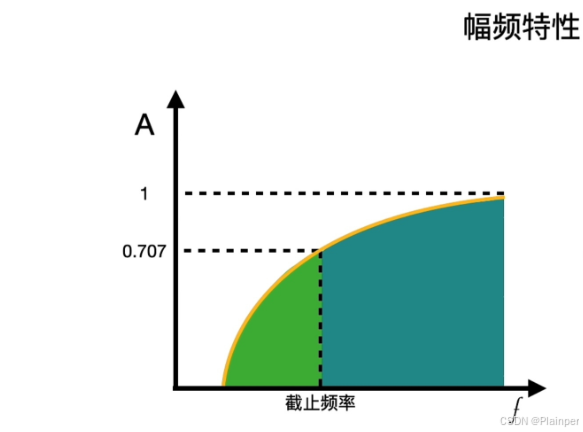

RC高通滤波：
RC低通滤波电路：保留高频信号，衰减低频信号（不导通直流信号）
