【MATLAB源码-第209期】基于matlab的MSK调制解调仿真，对比三种解调方法的误码率分别是相干解调，1比特差分，2比特差分。

操作环境：

MATLAB 2022a

1、算法描述

最小频移键控（Minimum Shift Keying，简称MSK）是一种特殊的连续相位频移键控（CPFSK），它以其频谱效率高、抗干扰能力强而著称，广泛应用于无线通信系统。MSK调制的独特之处在于它的相位连续性和最小频移量，这使得它在频谱利用和抗噪声能力方面具有明显的优势。

MSK调制方式的核心在于相邻符号间相位的连续性和频移量的最小化。具体来说，MSK的频移量为符号速率的一半，即在一个符号周期内，信号的相位变化最小。由于频移量的特殊设计，MSK信号在频谱上表现出较好的特性，特别是在带宽利用率和旁瓣抑制方面。

MSK的调制过程

MSK调制过程可以分为三个主要步骤：输入比特序列的预处理、相位变化的控制和正交调制。首先，输入的比特序列被分成两个互相交错的比特流，分别是奇数位比特流和偶数位比特流。这两个比特流将分别进行积分操作，生成两个连续相位变化的信号。这两个信号分别调制到两个相互正交的载波上（例如正弦波和余弦波），最后将这两个调制信号相加，形成最终的MSK信号。

MSK的解调方法

MSK的解调方式主要有三种：相干解调、一比特差分解调和二比特差分解调。这三种解调方式各有特点，适用于不同的应用场景。

相干解调

相干解调是MSK解调中最基本且精确的方法。相干解调的核心在于载波同步，即接收端需要产生与发送端相同的载波信号，并且载波的相位必须与接收到的信号保持一致。相干解调的过程可以描述如下：

在相干解调中，首先需要进行载波同步。载波同步是确保本地振荡器产生的载波信号与接收到的MSK信号的载波相位一致的关键步骤。载波同步可以通过锁相环（Phase-Locked Loop，PLL）等技术实现。一旦载波同步完成，接下来的步骤是将接收到的MSK信号分别与本地产生的同相和正交载波信号进行乘积运算。通过乘积运算，接收信号被下变频到基带，生成两个基带信号。

这两个基带信号经过低通滤波器，去除高频分量后，得到原始的基带信号。最后，通过相位解调，将基带信号的相位变化转换为比特序列，完成解调。相干解调虽然能够提供最优的解调性能，但对载波同步的精度要求较高，实现也较为复杂。

一比特差分解调

一比特差分解调是一种非相干解调方法，不需要载波同步。其基本思想是通过比较相邻比特之间的相位差异来恢复原始的比特序列。具体来说，在一比特差分解调中，接收到的MSK信号首先与其延迟一个比特周期后的信号进行乘积运算。通过这种乘积运算，得到一个新的信号，该信号的相位差反映了相邻比特之间的相位变化。

接下来的步骤是将乘积后的信号通过低通滤波器处理，去除高频分量，得到一个新的基带信号。通过检测这个基带信号的相位差，可以判定原始比特的变化情况。例如，如果相位差接近零，则表示没有比特变化，判定为“0”；如果相位差接近180度（π），则表示比特发生了变化，判定为“1”。

一比特差分解调的实现相对简单，因为它不需要载波同步。然而，在噪声和多径干扰较强的环境下，一比特差分解调的性能可能不如相干解调。

二比特差分解调

二比特差分解调是一种改进的非相干解调方法，通过比较两个比特周期前后的信号相位差进行解调。相比于一比特差分解调，二比特差分解调在一定程度上提高了解调性能，特别是在抗噪声和抗干扰能力方面有所增强。

在二比特差分解调中，接收到的MSK信号首先与其延迟两个比特周期后的信号进行乘积运算。通过这种乘积运算，得到一个新的信号，该信号的相位差反映了两个比特周期间的相位变化。接下来的步骤是将乘积后的信号通过低通滤波器处理，去除高频分量，得到一个新的基带信号。

通过检测这个基带信号的相位差，可以判定原始比特的变化情况。具体而言，如果相位差接近零，则表示两个比特周期内没有比特变化，判定为“00”；如果相位差接近90度（π/2），则表示比特序列变化了一次，判定为“01”；如果相位差接近180度（π），则表示比特序列变化了两次，判定为“10”；如果相位差接近270度（3π/2），则表示比特序列变化了三次，判定为“11”。

二比特差分解调的优点在于在一定程度上提高了抗噪声和抗干扰能力，但其实现相对复杂。与一比特差分解调相比，二比特差分解调的性能更好，特别是在信道环境较差的情况下表现出更强的鲁棒性。

MSK调制和解调的应用场景

由于其良好的频谱效率和抗干扰能力，MSK调制和解调在许多应用场景中得到了广泛应用。以下是一些典型的应用场景：

1. 无线通信系统：MSK调制广泛应用于各种无线通信系统中，如卫星通信、移动通信、无线局域网等。MSK调制方式在这些应用中表现出色，特别是在频谱利用效率和抗干扰能力方面。

2. 深空通信：在深空通信中，通信距离远、信号衰减严重，MSK调制由于其频谱特性和相位连续性，能够有效减少频谱扩展，提升通信质量和可靠性。

3. 物联网：在物联网应用中，MSK调制方式可以提高数据传输的可靠性和效率，特别适用于低功耗广域网等需要高效频谱利用和强抗干扰能力的应用场景。

总结

最小频移键控（MSK）作为一种频谱效率高、抗干扰能力强的数字调制方式，具有广泛的应用前景。MSK调制通过其独特的相位连续性和最小频移量，实现了在频谱利用和抗噪声能力方面的优势。在MSK的解调方法中，相干解调提供了最优的性能，但实现较为复杂；一比特差分解调和二比特差分解调则提供了不同程度的折中方案，分别在实现复杂度和性能之间找到平衡。

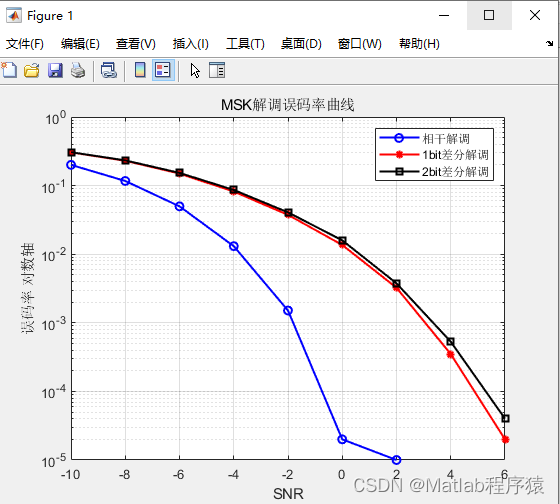

2、仿真结果演示

3、关键代码展示

略
