在pads layout中如何导入png和bmp

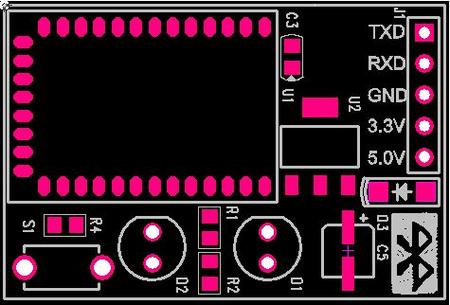

有时我们希望在pads layout中导入一些图片,比如logo、示意图等,类似下图




图片是如何导入进去的呢?

第一步:找到图片;




第二步:运行PS软件,导入图片,再单击“编辑”,选择第一项。最后保存一张黑白的就行。

第二步:运行WinTopo。

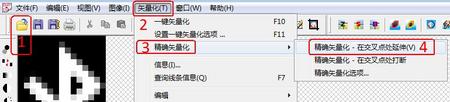

(1)具体的操作如下图。


接着选择:“在没有细线化…”一项。

(2)文件--->矢量文件另存为,这里选择“.dxf”。

第三步:在PADS中导入即可。

这里有个问题,图的大小不合适,这可通PS软件来进行处理。
