PADS导入Logo图片

PADS Layout 导入Logo图片

大家在做PCB板时公司会要求最后的板上附上logo,那么怎么把一张照片导入到PCB板中呢,下面就和大家分享一下我的做法。

首先需要将logo图片转换为PADS能识别的文件——DXF

在这里推荐大家使用一款矢量转换工具: WinTopo_Pro-YFCR
下载链接

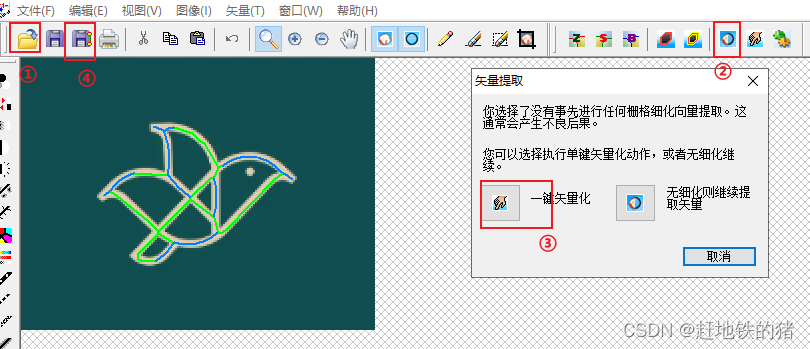

在矢量转换工具中首先打开logo图片,选择矢量化图像,在弹出的矢量提取对话框中点击一键矢量化,最后保存矢量为.dxf文件。
在这里插入图片描述

将DXF文件导入PADS Layout中后再调整Logo尺寸大小

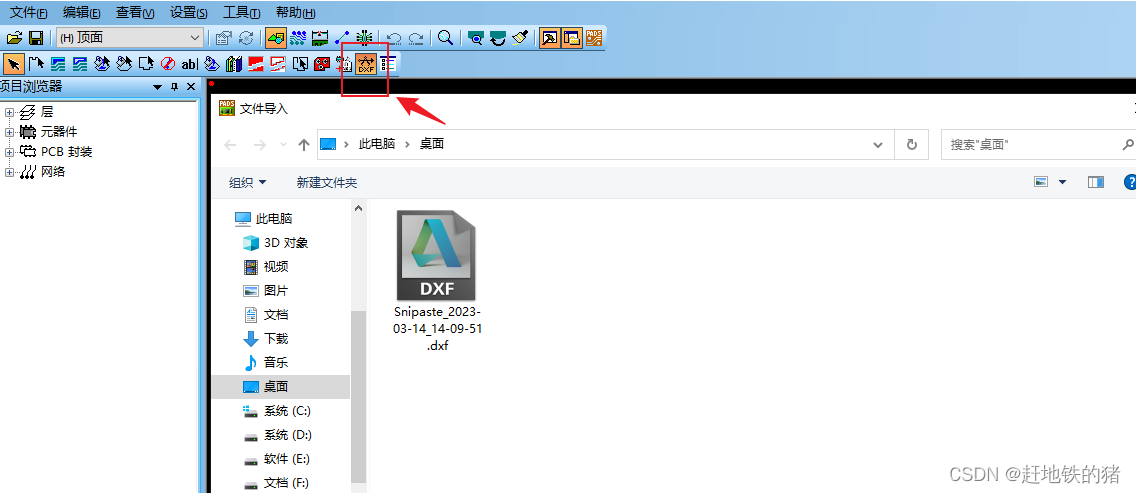

在PADS Layout中在菜单栏中选择导入DXF文件。
在这里插入图片描述

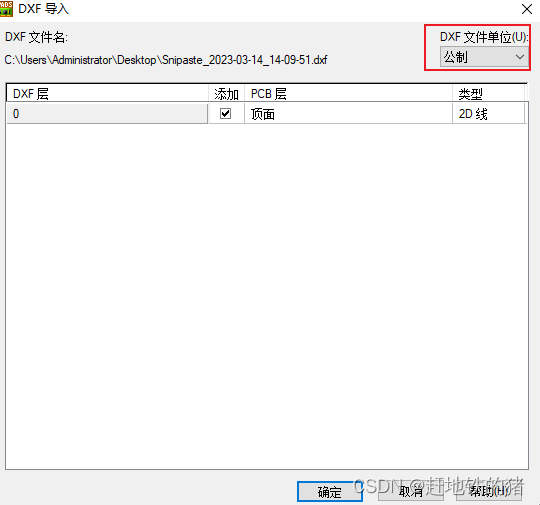

导入DXF文件时单位选择公制。
在这里插入图片描述

导入后发现logo图片太大,这时我们只需要修改一下Logo的比例因子就可以,但是我们点击logo右键选择特性发现比例因子是灰色的,无法修改,是因为导入的图片是线条分开的形式,需要先将logo合并才能修改比例因子。

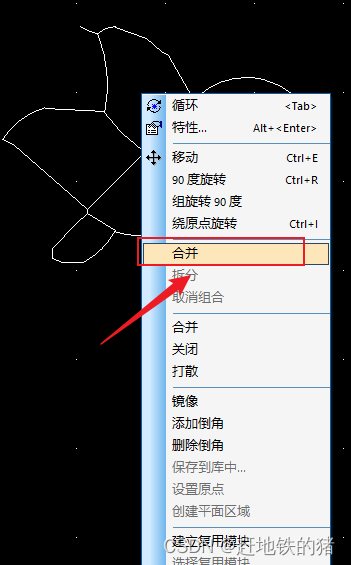

选中logo,右键点击合并。(注意右键时出现俩个合并项,要选图示中的这一个合并)
在这里插入图片描述

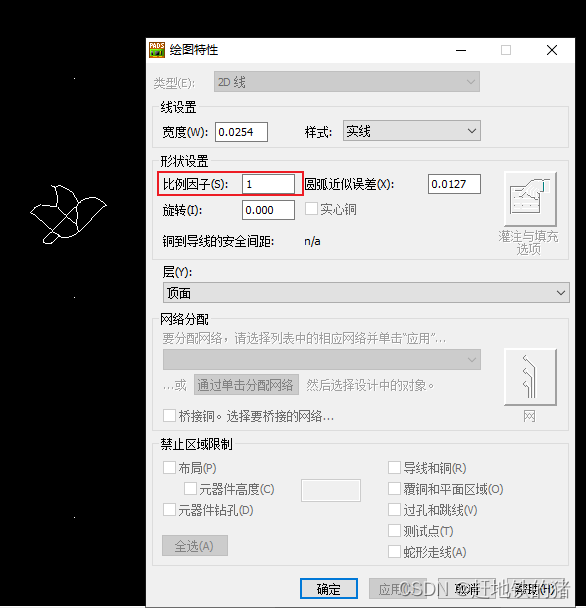

合并后再次右键选择特性再修改比例因子,调整到合适大小就可以啦
在这里插入图片描述

### 如何在PADS PCB设计软件中放置和编辑丝印图片 #### 放置丝印图片 为了在PADS中添加丝印图片,通常会通过以下方式操作: 可以在元件封装库中预先定义好带有丝印图形的封装。对于已经完成布局后的PCB项目,则可以通过导入图像文件来作为丝印的一部分[^2]。 具体来说,如果要向现有的PCB设计加入自定义的丝印图案(比如公司的Logo),则需先准备好位图或者矢量格式的图像文件。接着利用PADS提供的功能将该文件转换成适合用于丝印层的形式并调整其位置与大小以适应实际需求[^1]。 #### 编辑丝印图片 当需要修改已有的丝印对象时,可采取如下措施: 选中目标丝印项之后,在属性栏里能够更改线条粗细、颜色等样式参数;也可以直接拖拽节点来进行形态上的微调。另外,借助于镜像翻转工具还可以轻松实现水平或垂直方向上的反转效果。 值得注意的是,在处理较为复杂的丝印结构如文字描述或是特殊标记的时候,建议采用专门的文字输入命令而非单纯依靠外部导入的方式,这样可以获得更好的可控性和精确度[^3]。 ```python # 示例代码展示如何加载一个外部图像至PADS中的丝印层 (伪代码) def load_image_to_silk_layer(image_path, layer_name='Silk'): image = ImportImage(image_path) # 导入指定路径下的图像文件 ConvertToPolygons(image) # 将图像数据转化为多边形表示以便后续加工 PlaceOnLayer(layer_name, image.as_polygons()) # 把转化后的多边形置于选定的丝印层上 load_image_to_silk_layer('path/to/logo.png') ```
