#芯片# HTG8518

国产芯片

本文只针对在MCU方面的通信。

HTG8518 光模块

HTG8518是中航光电的12路并行光信号收发模块。

• 3.3V供电。最大值3.6V，最大功耗3.5W。
• 单个通道速率10.3125Gbps。
• 工作温度 -40℃到85℃。
• 光模块尾纤接口采用标准24芯MT光连接器

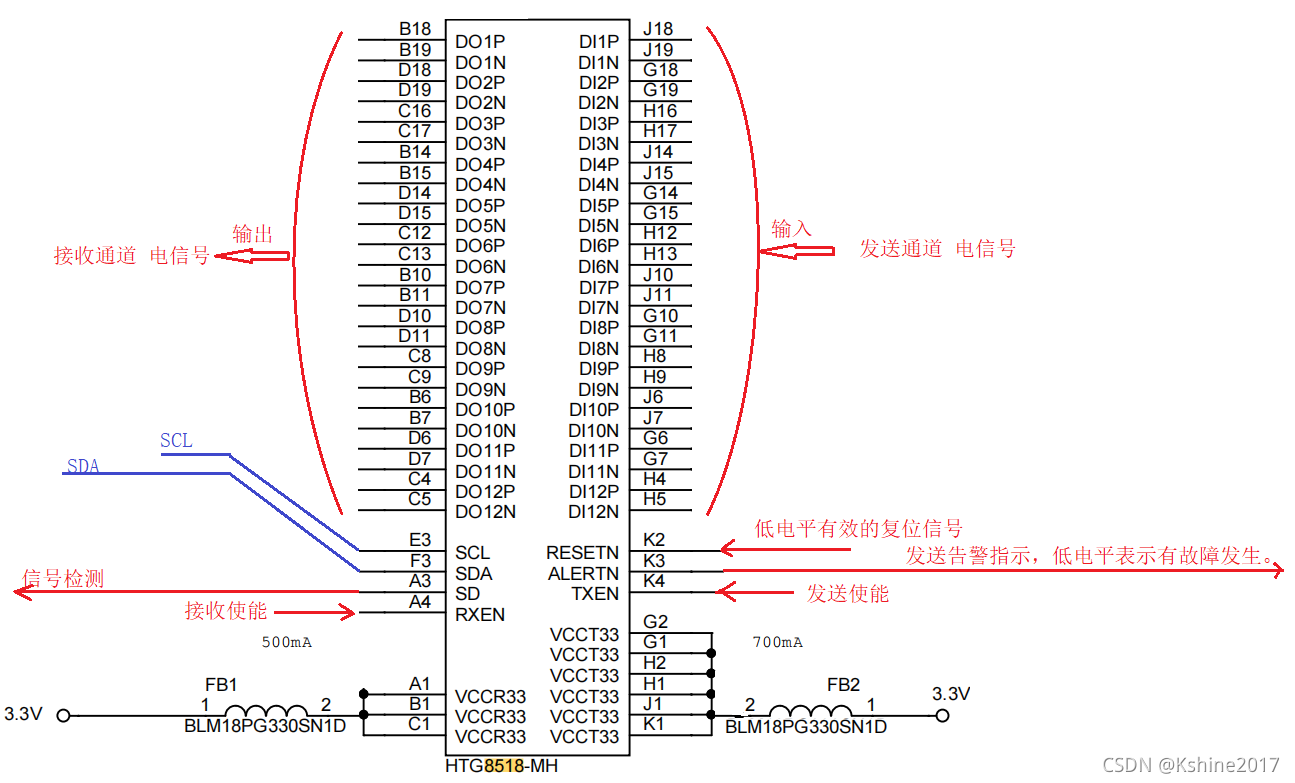

• 12路接收信号通道，12路发送信号通道。每路都分为正相端，反向端。


IIC通信

• 标准 I2C 通信速率：≤ 100Kbit/s。

• 通信地址：0xA0（写），0xA1（读）。

• 寄存器地址

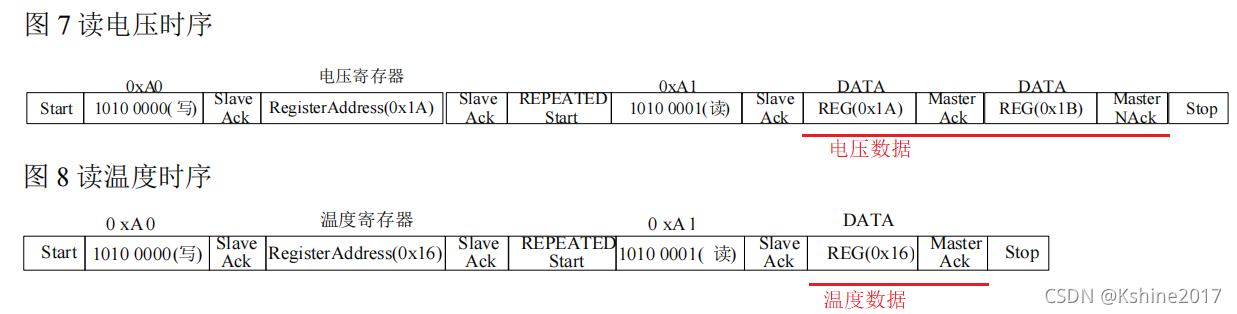

• 时序图


• 计算公式


int	HTG8518_GetV(void)
{
	uint16_t regdata;
	regdata  = iic_Read(0x1a) << 8;
	regdata += iic_Read(0x1b);
	return regdata;
}

float HTG8518_GetT(void)
{
    float temperature;
	uint8_t regdata1,regdata2;
	regdata1 = iic_Read(0x16);
	regdata2 = iic_Read(0x17);
	if(regdata1 >= 128)regdata1 = regdata1 - 256 ;
	temperature = regdata1 + regdata2/256.0;
	return temperature;
}
