CC2530嵌入式系统入门学习-1

1，前言

CC2530和STM32是不同类型的单片机，其二者的区别主要如下，目前我主要想实现组网功能，然后将STM32与CC2530结合起来使用，利用CC2530的无线通讯与组网优势，结合STM32的灵活性，开发一套产品，下面就开启我的CC2530自学之路。

STM32：

是一款广泛使用的微控制器，适用于多种应用场景。

需要额外的无线通信模块才能实现组网功能，灵活性高，可以支持多种通信协议（如Wi-Fi、蓝牙等）。

CC2530：

是专门用于无线通信的芯片，支持Zigbee协议。

内置无线功能，适合构建低功耗、低数据速率的无线传感器网络。

2，点个灯吧

不管学什么系列的单片机，都首先是点灯，作为点灯大师，先用CC2530点个灯吧。针对嵌入式系统来说，软件与硬件都是紧密联系的，我个人认为在学一个历程之前，首先要有自己的思路和目标，按照之前我做STM32单片机的经验来说，学习思路可以分为先硬件后软件，最后再debug的思路去做。

2.1 硬件电路

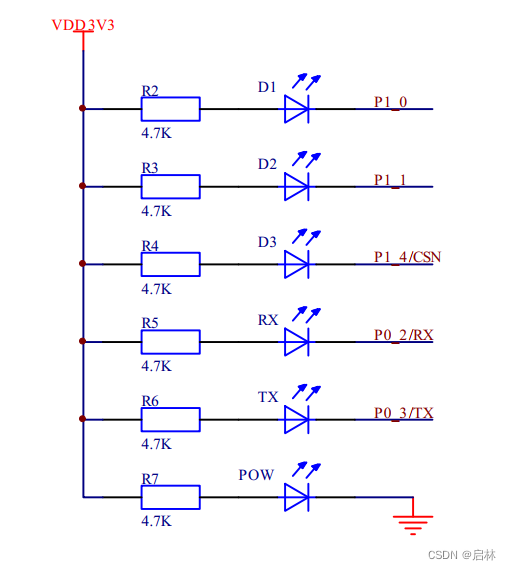

首先观察LED灯部分的电路图，其电路图如下：

根据电路图，可以发现，当P1_0和P1_1电平为高电平时，电路不导通，灯灭，电平为低电平时，电路导通，灯亮。这也就给了我们软件程序的思路，无非就是控制P1_0和P1_1等引脚输出高电平与低电平而已。

2.2 寄存器选择

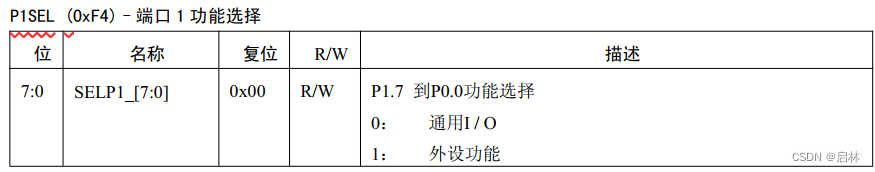

如果我们想要控制P1_0等引脚，我们需要知道该端口所在的寄存器，针对寄存器进行处理，本例程中，使用的寄存器为P1SEL和P1DIR两个，具体如何使用，这时候就用到CC2530的数据手册了，内容如下：

P1SEL是端口1的功能选择，针对本例程来说，我们选择通用I/O功能，至于通用IO与外设功能的区别，如下：

·  通用 I/O 功能：

• 引脚作为普通的输入或输出使用。
• 主要用于控制或读取引脚电平。

·  外设功能：

• 引脚用于外设的特定功能，如串口、定时器、SPI 等。
• P1SEL 寄存器的相应位设置为 1 时，引脚配置为外设功能。

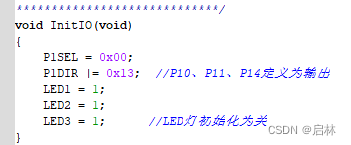

P1DIR是端口1的方向选择，即确定输入还是输出，故针对本例程，设置程序如下：

关于|=与=的区别

·  0x13：这是十六进制数，表示二进制的 00010011。

·  |= 运算：

• 当前 P1DIR 的值与 0x13 进行按位或运算。
• 只有 0x13 中为 1 的位（第 0、1、4 位）会将 P1DIR 中对应位设置为 1，其他位保持不变。

针对本例程

• 如果 P1DIR 原来值是 00000000，执行后变为 00010011。

= 与 |= 的区别：

• =：直接赋值，将右侧的值赋给左侧变量。例如，P1DIR = 0x13; 会将 P1DIR 的所有位设置为 00010011，覆盖原有值。
• |=：按位或赋值，将左侧变量与右侧值进行按位或运算后再赋值，仅更改特定位，而不影响其他位。例如，P1DIR |= 0x13; 只修改 0x13 中为 1 的位，其他位保持不变。

至此，完成了端口1的寄存器配置，然后接下来就是主程序中的调用，该程序中主要使用的是翻转实现GPIO的高低输出切换。

void main(void)

{

    InitIO();         //初始化LED灯控制IO口

    while(1)                //死循环

    {

       LED1 = !LED1;           // LED1灯闪一次

       Delay(10000);

       LED2 = !LED2;           // LED2灯闪一次

       Delay(10000);

       LED3 = !LED3;           // LED3灯闪一次

       Delay(10000);

         }

}
