基于Arduino UNO的声音模块使用方法（Arduino系列八）

目录

1、所需材料

2、模块简介

2.1 Arduino UNO

2.2 声音模块

3、接口接线

4、代码示例

5、运行结果

6、总结

---

1、所需材料

Arduino  UNO 开发板 +声音模块+公对母杜邦线三根

2、模块简介

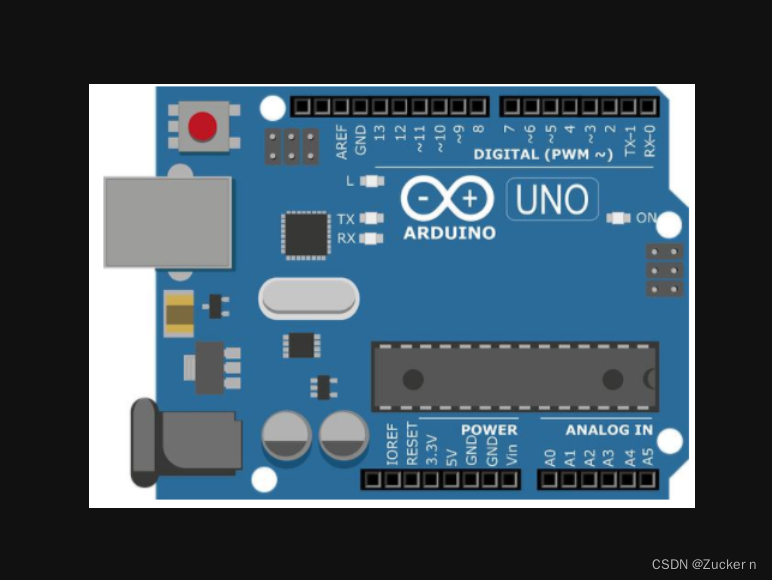

2.1 Arduino UNO

 Arduino Uno 是一款基于 微控制器 MTATmega328P的开发板。它有14个数字输入/输出引脚（这些引脚中有6个引脚可以作为PWM输出引脚），6个模拟输入引脚，16 MHz石英晶振，USB接口，电源接口，支持在线串行编程以及复位按键。用户只需要将开发板与电脑通过USB接口连接就可以使用。

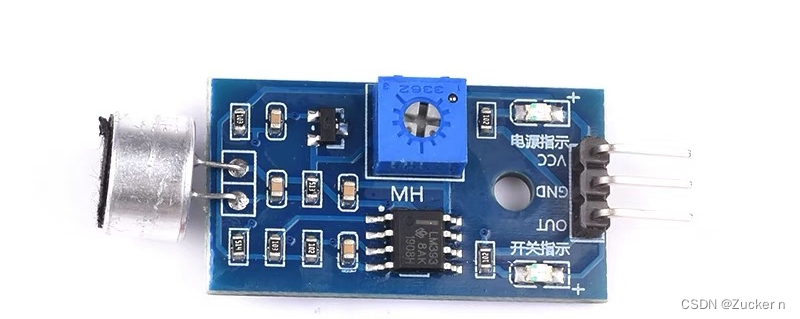

2.2 声音模块

声音传感器的作用相当于一个话筒（麦克风）。它用来接收声波，显示声音的振动图像，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。

3、接口接线

Arduino UNO	声音传感器
5V	VCC
GND	GND
pin3	OUT

4、代码示例

int pin=3;//定义数字检测接口pin3
int val;//定义变量
void setup()
{
  Serial.begin(9600);//设置串口波特率为9600
}
void loop()
{
 val=digitalRead(pin);//读取模拟接口的值
 Serial.println(val);//输出模拟接口的值
 if(val==1)
 Serial.println("监测到声音");
 }
 else
 {
 Serial.println("没有监测到声音");
 }
 delay(3000);
}

5、运行结果

6、总结

基于Arduino UNO开发板使用震动模块的时候不需要调用库。

通过使用震动模块，可以黑暗条件下检测周围是否有声源。
