Arduino平台软硬件原理及使用——声音传感器的使用

文章目录：
一、声音传感器工作原理
二、声音传感器使用测试
三、声音传感器在Arduino中的使用

一、声音传感器工作原理

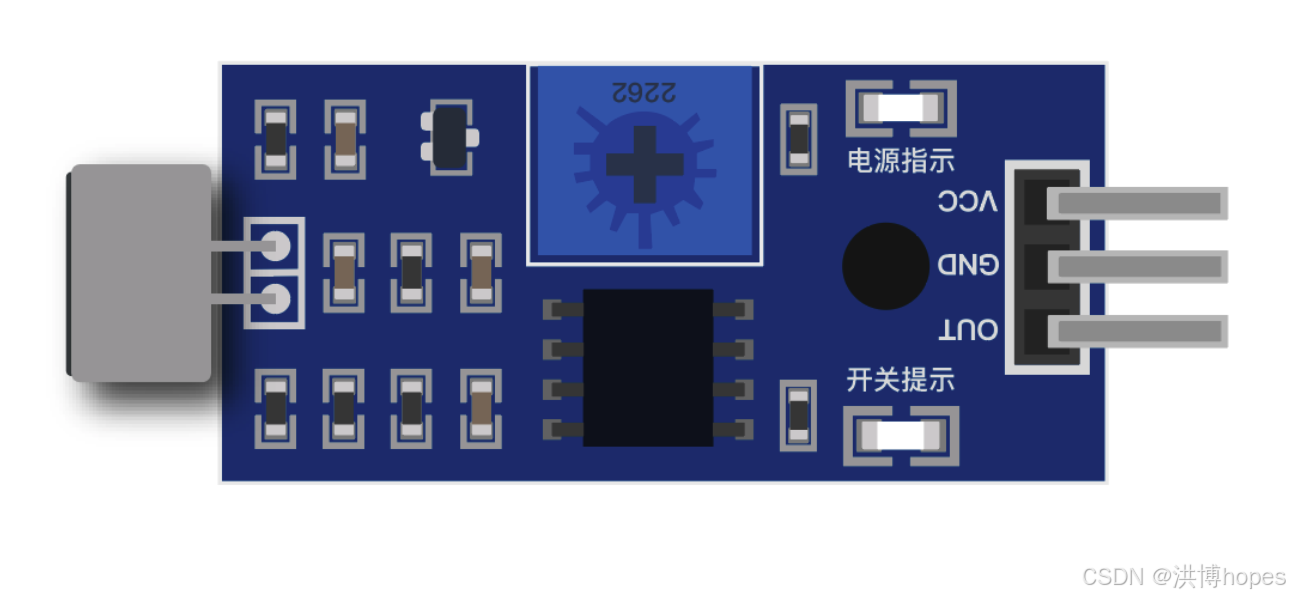

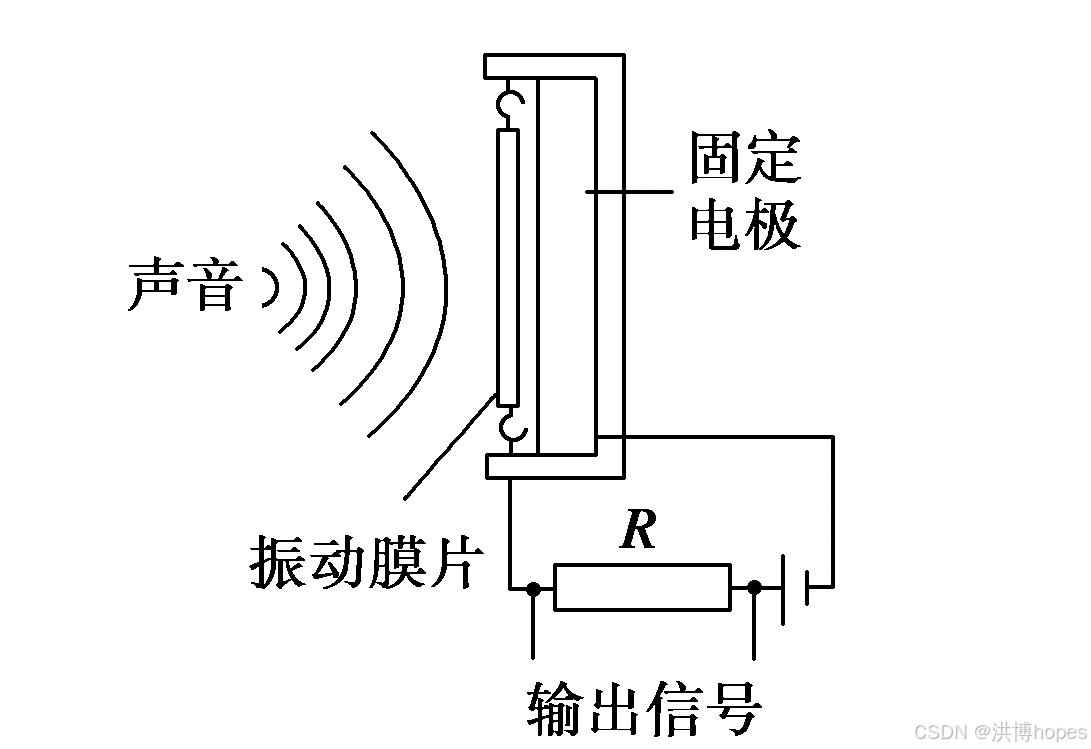

如图所示声音传感器，该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接收，并传送给计算机。

因此由声音传感器OUT端口输出的为模拟信号，即0～1023范围信号；
亦可接入数字端口，将信号分别映射到0、1信号。

二、声音传感器使用测试

按照如下图线序将声音传感器与Arduino板卡进行连接：

VCC 接 电源正极
GND 接 电源负极
OUT 接 4号数字端口
亦可接入模拟信号端口
传感器上蓝色旋钮可以用来调整灵敏度
