WiFi速率计算IEEE 802.11G—54Mbps

WiFi速率计算IEEE 802.11G—54Mbps

众所周知,我们知道IEEE 802.11g在2003年7月被通过。而且兼容了IEEE 802.11B标准,且带来的明显好处是数据无线传输速率的上升,直接最大达到了54Mps。

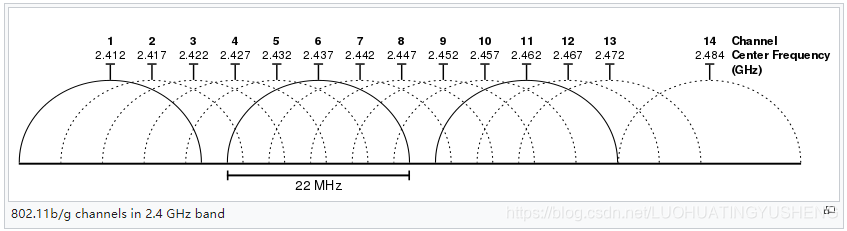

IEEE 802.11G信道划分

信道宽度20MHz,共14个信道,但是第十四个只是某些国家使用。
在这里插入图片描述

标准速率

当使用QPSK和OFDM方式时,数据速率如下所示:
在这里插入图片描述

计算过程

WiFi速率计算–计算最大速率如何得来

条件:

  1. IEEE 802.11g标准下,设定频宽为20MHz:
  2. 2.4G频段(2.4到2.48GHz),使用的传输技术方式为OFDM;
  3. 调制方式有QAM16、QAM64、BPSK、QPSK现在可以增加到QAM256。

计算该协议下,54Mbps速率的计算方式:

  1. 首先,使用OFDM技术,使用QAM64调制,提供48个数据子载波信道,4个导频子载波信道,12个空闲子载波信道(共64个);
  2. 以上调制方式可以提供6bit的编码位数(2^6=64);
  3. QAM64提供3/4的编码速率,也就是有效数据容量;
  4. 每次发送时间为4us(短时间间隙)/8us(长时间间隙);
  5. 每次发送的保护时间为400ns或者800ns。

所以传输速率为:

数据子载波数量x编码位数x编码速率x发送次数=速率

即就是:
在这里插入图片描述

注:4*10^(-6)表示发送时间为4us,我们描述成s的形式。

Reference

【1】https://en.wikipedia.org/wiki/IEEE_802.11g-2003
