电压跟随器Voltage Follower

Voltage Follower电压跟随器

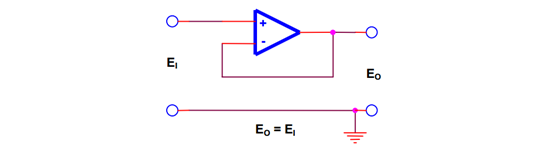

下图中的电路演示了如何在开环放大器中添加简单的反馈环路，将其从无用的设备转换为具有许多实际应用的设备。

通过分析该电路，我们可以看到同相输入端的电压为EI，反相输入端的电压接近于同相输入端的电压，并且输出端的电压与反相输入端的电压相同。

因此，EO = EI，我们的分析完成了。（根据运放的虚短虚断理论）

我们分析的简单性证明了我们得出并可供我们使用的求和点约束的功能和效用。
我们的结果也可以很简单地通过数学分析来验证。由于没有电流在同相输入端流动，因此电压跟随器的输入阻抗是无限的。输出阻抗恰好是理想运算放大器本身的阻抗，即为零。

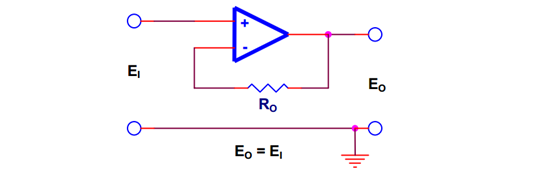

还要注意，没有电流流过反馈回路，因此可以在反馈回路中放置任意（但有限的）电阻，而不会改变理想电路的特性，如下图所示。

反馈元件上不会出现电压，并且将进行相同的数学分析。

如果所选的运算放大器是电流反馈型的，则反馈电阻尤为重要。

电流反馈运算放大器的稳定性完全取决于所选反馈电阻的值，设计人员应使用器件数据手册上建议的值。

电压跟随器的作用

1、单位增益电路用作电缓冲器，以将电路或设备彼此隔离，并防止不良相互作用。
2、作为跟随功率放大器的电压，该电路将允许具有低电流能力的电源来驱动重负载。
3、反馈回路关闭时电压跟随器的增益（闭环增益）为1。
4、运放的输入阻抗为无限大，输出阻抗为0。

没有反馈环路的理想运算放大器的增益（开环增益）为无穷大。因此，我们通过增加反馈权衡了控制权。在大多数电路中，从无穷大到统一这样的增益牺牲是不必要的。
其余要研究的理想电路将提供所需的任何（有限）闭环增益，同时通过反馈保持控制。

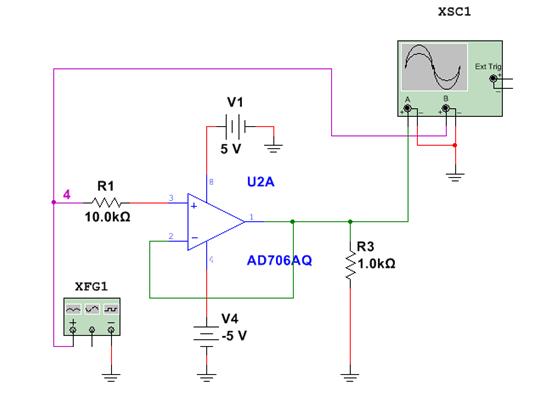

电压跟随器仿真

同相端输入，反相端连接到输出。

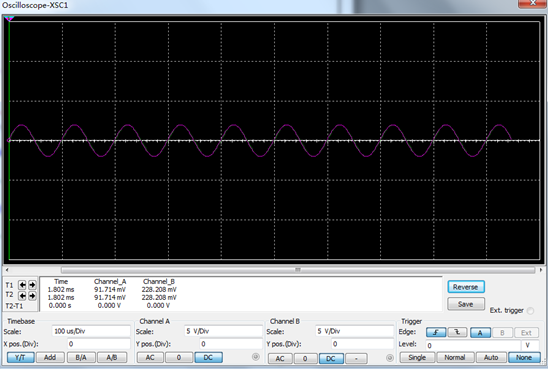

输出的波形和输入的波形一致；

实际应用

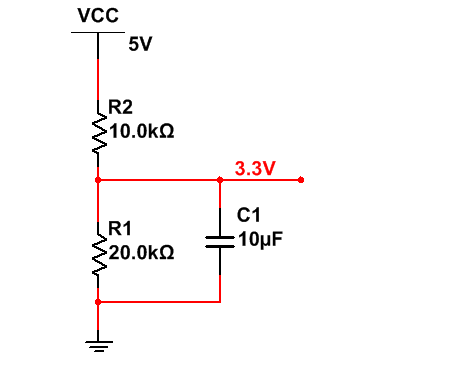

实际应用也很常见，比如参考电源等。我们很多人可能在接触硬件设计时想过或者做过这件事，那就是如下所示：

想获得3.3V的电源，我们使用5V电压来分压获得；一个信号是5V，我们使用分压来使得信号幅度降为3.3V，但是很多时候是不能这样处理的，因为少考虑了输入阻抗这个概念或者负载的阻抗。

比如你是IO口，你使用这个电路将信号电平转为3.3V，但是你没考虑输入阻抗，如果这个IO是高阻抗输入，那么当前设计没问题，如果是阻抗很低的，那么下面的分压电阻和输入阻抗并联，将会使得总的并联电阻降低，电压一定不是3.3V。

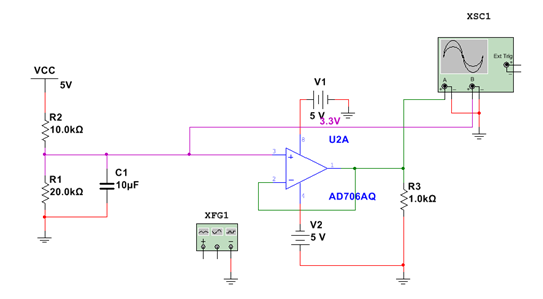

如上图设计，这样的话输出阻抗很小，输入阻抗很大，可以解决负载加上后电压不稳的情形，但是也请注意，如果负载需要的电流不大，可以这样设计，如果负载需要电流很大，则不能这样设计。

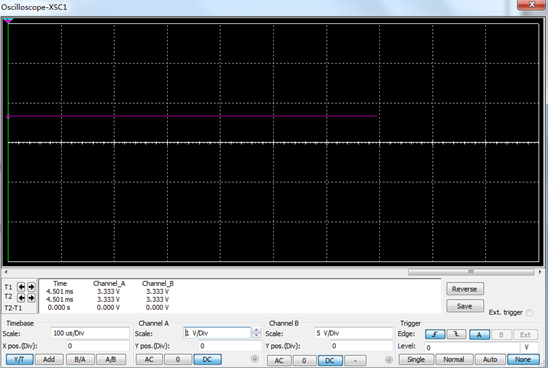

两条曲线完全重合。
