喇叭的功率说明

D类功放

D类功放的有一个重要环节，就是把音频信号调制为PWM信号，PWM的全称为“Pulse Width Modulation”，即脉冲宽度调制，这种技术应用极广。

其原理，首先将输入的音频信号和高频三角波或者锯齿波比较，产生一个PWM信号，接着用这个信号来驱动功率放大级，这是一个脉冲控制的大电流开关放大器，把PWM信号变成高电压、大电流的PWM信号，不过此时的PWM信号尚不能直接用来推动喇叭，必须通过简单的LC低通滤波器过滤，还原出音频信号，才能直接推动喇叭正常发声。

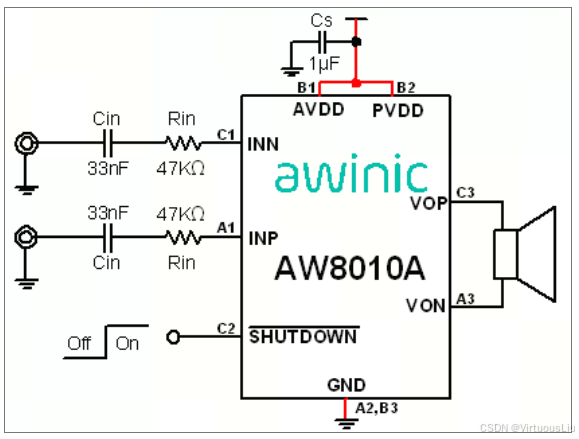

D类功放驱动

比如艾为这个芯片，输出模拟信号，输出驱动信号。

驱动功率

这个就是喇叭的功率，一般而言。

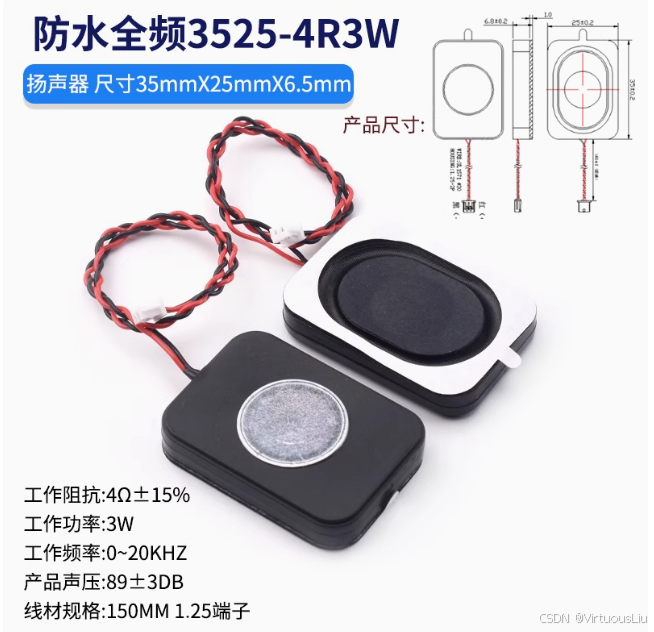

比如我们看的下面型号喇叭，阻抗是4欧，功率最大是3W；

我们D类功放和喇叭之间需要匹配，必须要匹配，否则可能导致器件损坏。

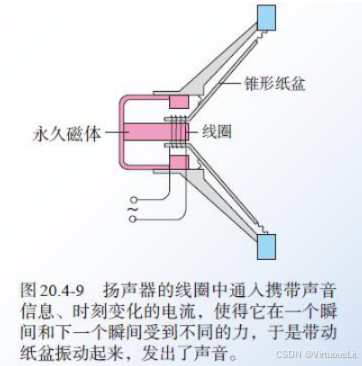

喇叭基本原理

声音是振动产生的，而且传播需要介质；
喇叭发生就是电信号产生的磁效应，带动锥形纸盆运动，进而产生不同的声音。

喇叭的连接

单声道接线：将扬声器的正极线（通常是红线）连接到音频设备的正极端口，将扬声器的负极线（通常是黑线）连接到音频设备的负极端口。
就是只有一个喇叭，不存在声道之分。

立体声接线：将一个扬声器的正极线连接到音频设备的左声道正极端口，将相同扬声器的负极线连接到音频设备的左声道负极端口。将另一个扬声器的正极线连接到音频设备的右声道正极端口，将相同扬声器的负极线连接到音频设备的右声道负极端口。
立体声就是有左右声道，比如我们的入耳式耳机，就是有左右声道之分，实现更好的效果。

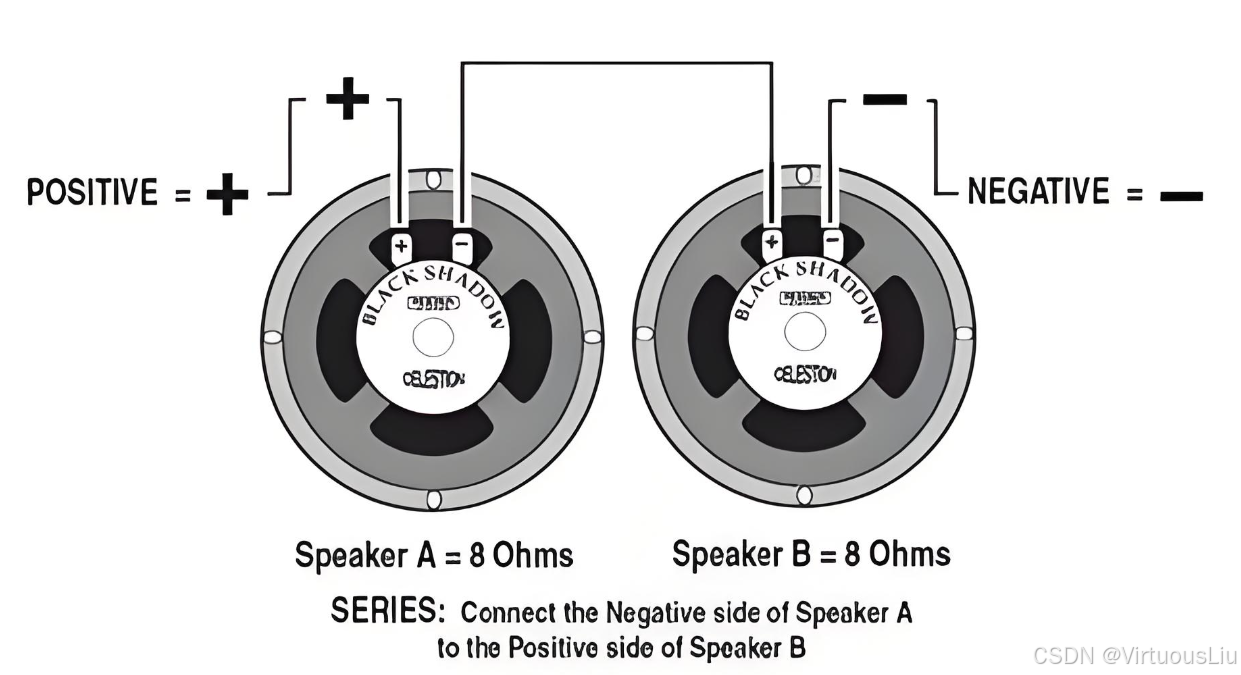

喇叭的串联

两个8Ω的喇叭并联，则阻抗就是16欧姆；

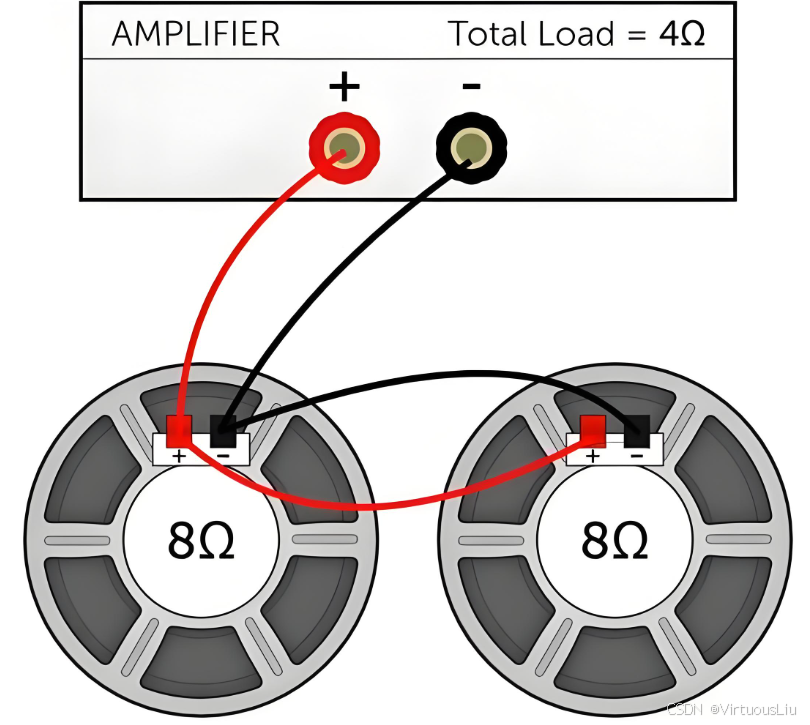

喇叭的并联

两个8Ω的喇叭并联，则阻抗就是4欧姆；

所以功放输出，连接的喇叭阻抗不匹配，就没能获得最大的音频效果。
