从荣耀A2手环看穿戴设备设计

从荣耀A2手环看穿戴设备设计

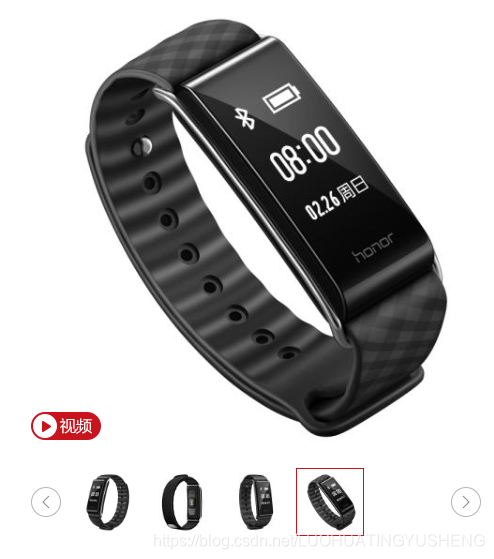

首先我们来看下手环的实际介绍，如相关网站介绍，下图为手环的效果图，当然和实际差不多的。
具体说续航吧：号称续航可以达到九天，其实这对于穿戴低功耗设备做到还是很难的，毕竟是两年前，相对来讲技术还不是很成熟。

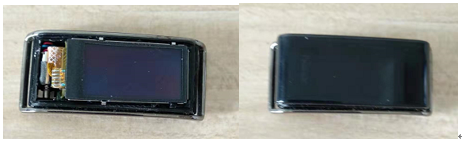

如下为正常外形，其实四周使用胶粘起来，十分的不好搞，热风吹了半天才可以吹到一般，然后很用力气的把外壳直接扯掉。
拿掉上面的保护外壳，最下面的就是OLED显示屏幕了。

这部分主要是考验的是以下几点；

1、结构设计师的结构外形设计、外形设计与所使用的材质有关系；
2、硬件设计师有关，硬件的方案选型及器件的选取，最优选择；
3、硬件EDA PCB设计，在很小的PCB板上容纳很多个器件，且是单面原件放置，很考验实力。

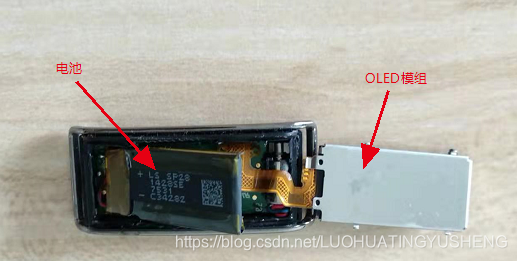

在次把上面固定的OLED模组拿下来，下方直接就是电池了，电池有二维码，但是一直扫不上；电池的大小是95mAh，4.35V的；OLED模组无法识别。其实这个电池算是比较大了，因为整个结构就是像“三明治”一样，下面是PCB板，中间是电池，最上面是OLED显示模组。

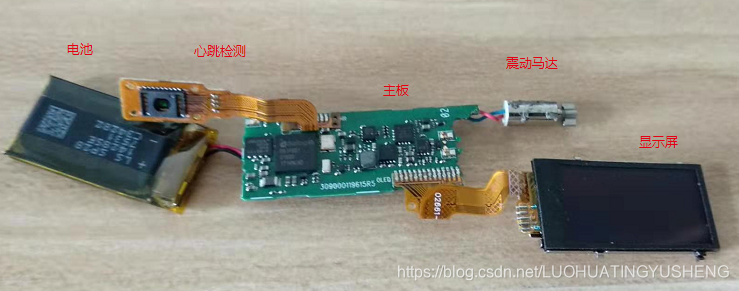

再次拆清楚一些，就如下所示了；整个包含的主要部件如下所示：

• 电池
  国产某公司就专业生产手环上使用的小电池，各种型号，支持定制。

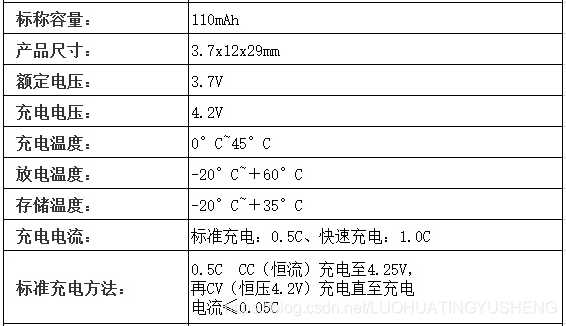

  穿戴设备电池一般考虑如下参数就行：

• 心跳检测
  血液之所以呈现红色，是因为它反射红光并吸收绿光。使用绿色灯，配合对光敏感的感光器，可以检测任意时间点流经手腕的血液流量。
  心脏跳动时，流经手腕的血液会增加，吸收的绿光也会增加;心跳间隔期，流经手腕的血液会减少，吸收的绿光也会随之减少。这种的话飞利浦做的比较好。
• 主板
  主板的设计同样重要，即就是使用少的器件，得到较好的性能；这种是要靠技术积累的，但是有的方案公司给出设计方案，但是这种就会导致自己的研发水平减弱，且利润很低。像这种主板器件一般都是很小封装的，用来节省空间。
• 震动马达
  即ERM马达或偏心转子马达。ERM为偏心质量英文名“Eccentric Rotating Mass”的缩写。震动马达对于手环来说最常见的就是不知道手环在哪，通过手机控制后，手环立即发声以及震动；或者有些还带有来电接听功能，此时马达也会震动，进而知识有来电。
• 显示屏
  显示屏就不说了，现在手机显示屏最火的可能就是三星和京东方了，但是这种小屏幕很多小场都可以完成制作的。

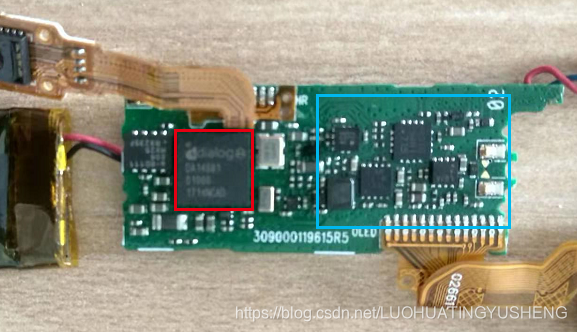

我们来看看主板上的器件吧，虽然不是很多，也并不是都能看清楚的，很多都只是丝印，并没有器件的名称。

• 红框内的是主控，性能很强，具体如下：

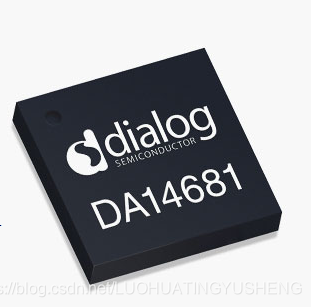

  Dialog的DA14681高度集成的解决方案支持最新的蓝牙4.2标准，采用一个ARM® Cortex™ M0处理器，提供多种嵌入式内存选项，在您需要的时候提供灵活的处理能力，在不需要的时候节省电能，实现多传感器阵列管理和始终开启的传感功能。其集成的电源管理单元（PMU）除了能高效地为一个片上充电器和电量计供电之外，还能为多达3个外部器件供电，使其能通过USB接口为电池充电。此外，该器件集成了一个专门的硬件加密引擎，可提供银行级别的安全性，采用端到端的加密来保证个人信息安全。
  Dialog官网如下所示：https://www.dialog-semiconductor.com/； 但是苹果目前收购了这家公司，纳入自己旗下。
• 蓝色框内估计包含OLED的驱动、光电管的驱动电路等，因为其全部都是丝印，根本查不出来到底是什么芯片的，故只能推测其到底是什么作用。

总之，从上面来看还是很简单的，产品往往看上去很简单，但是实际上作为研发来开发时确实还是比较难得，懂行的都知道，不懂行的只知道热闹；且此类产品的测试比较严格，也很繁琐。

2019-7-13_杂谈
