首先符号上,电阻R,电抗X,阻抗Z,电导G,电纳B,导纳Y。

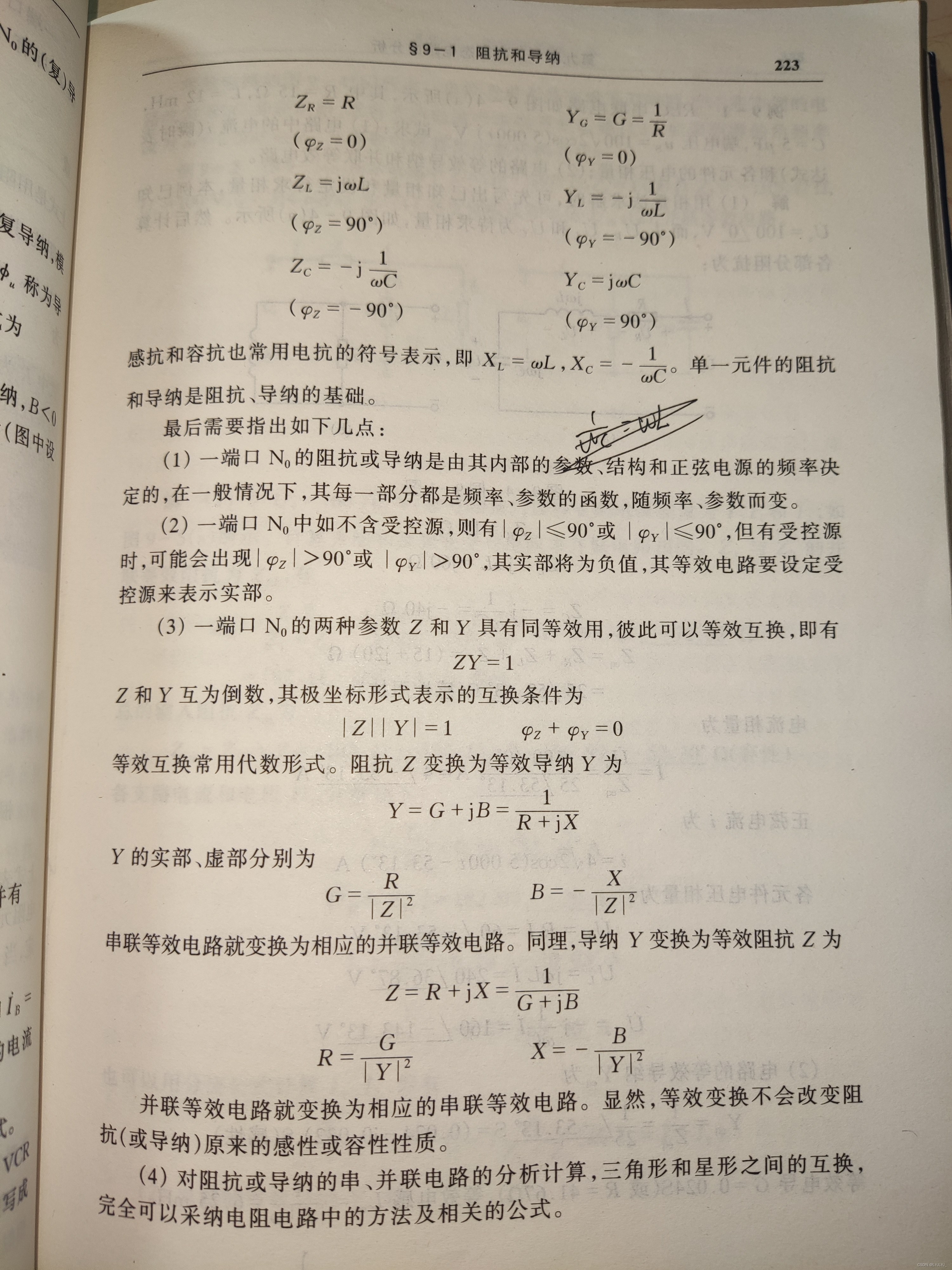

然后他们的关系见下图(只用看图里的公式,文字不用看)
图片来自《电路》第5版高等教育出版社(原著邱关源,修订罗先觉)。
——————————————————————
我个人不太赞同网上的一些说法,比如:
“电导——电阻的倒数,单位西门子
电纳——电抗的导数,单位西门子
导纳——电导与电纳复合参数,实部为电导,虚部为电纳,单位西门子”
(这个说法里“导数”估计是“倒数”的意思)我想说,按照这样的说法是不是可以理解为G=1/R,B=1/X ?
这显然是错的,原因看前面的图,里面有相应公式,G和B根本不是简单的取倒数算的。
如果有说错的地方欢迎指正。
