【如何使用磁极观察片(膜)观察圆柱形和方形磁铁的充磁方式】

一、磁感线

磁感线：(Magnetic Induction Iine)

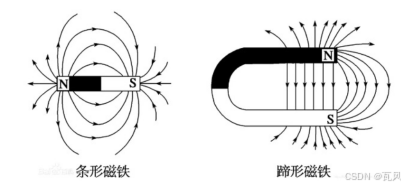

（1）在磁场中画一些曲线，如下图的实线箭头表示，这些曲线叫磁感线（如下图）.

（2）曲线上任何一点的切线方向都跟这一点的磁场方向相同(且磁感线互不交叉)。

（3）磁感线是闭合曲线，磁铁外围的磁感线都是从N极出来进入S极，在磁体内部磁感线从S极到N极。

（4）磁感线是为了形象地研究磁场而人为假想的曲线，不是客观存在于磁场中的真实曲线。

二、径向充磁和轴向充磁

径向充磁和轴向充磁是对应圆柱体磁铁的充磁方式

径向充磁的磁力主要在内弧和外弧上，轴向充磁的磁力主要在圆柱体的两端‌

‌磁铁轴线：

1‌、磁铁轴线是‌指磁铁内部磁场的方向，即N极S极所在的直线方向。

2、在一般情况下，磁铁的轴线是指它的对称轴，即在这条直线上的每一个点上，磁铁的磁场强度大小和方向相同

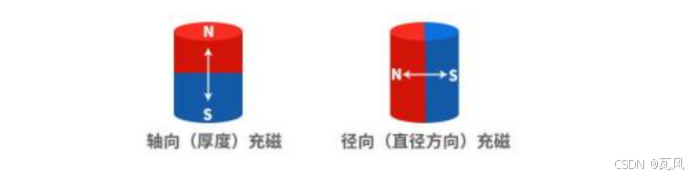

磁铁轴向充磁（如下图）：

1、轴向充磁是将磁场沿着磁铁的轴线（厚度）方向进行充磁。

2、这种充磁方式，磁铁的北极和南极分别位于磁铁的两端。

3、磁场方向与磁铁轴线方向平行。

4、两端磁力较大，而侧面磁力较小。‌‌

磁铁径向充磁（如下图）：

1、径向充磁则是将磁场垂直于磁铁的轴线方向进行充磁（沿着直径方向）。

2、这种充磁方式，磁铁的北极和南极分别位于磁铁的两侧。

3、磁场方向与磁铁轴线方向垂直。

4、侧面具有较大的磁力，而两端磁力较小。

三、厚度充磁和侧面充磁

厚度充磁和侧面充磁是对应方形磁铁的充磁方式。‌

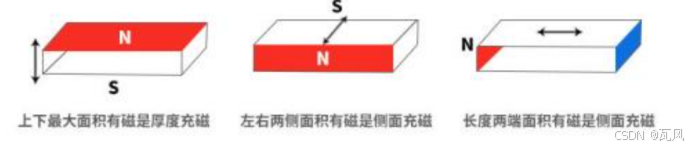

方形磁铁的充磁方式（如下图）：

‌厚度充磁‌：磁化方向沿着磁铁的厚度方向，即磁铁的北极和南极分别位于厚度方向的两端。

侧面充磁‌：磁化方向沿着磁铁的长度或‌宽度方向充磁，即磁铁的北极和南极分别位于长度或宽度方向的两端。‌

四、磁场观察膜/片

磁场观察膜/片（Magnetic field viewing film）：

（1）磁场观察膜是一种用于观察静止的或者变化较为缓慢的磁场的薄膜（如下图绿色薄膜片）

（2）磁场观察膜能显示磁场（磁感线）的位置和方向。

（3）当磁感线平行于此薄膜表面时呈现白色，当磁力线垂直于此薄膜表面时呈现黑色。

（4）当将此薄膜置于一个磁极上时，因磁力线垂直于薄膜表面，大部分区域呈现黑色。

（5）如果两个方形磁体吸附在一起，并排放置，且极性在同侧面相反，此时可观察到磁极的地方呈现黑色，两极中间可观察到一条很细的白线。

（6）磁场观察薄膜在未置入磁场时呈现绿色，也有其他颜色的磁场观察薄膜。

五、磁场观察片的实际应用

使用方法：将磁场观察片盖在磁铁上方，观察膜片上的显示情况。

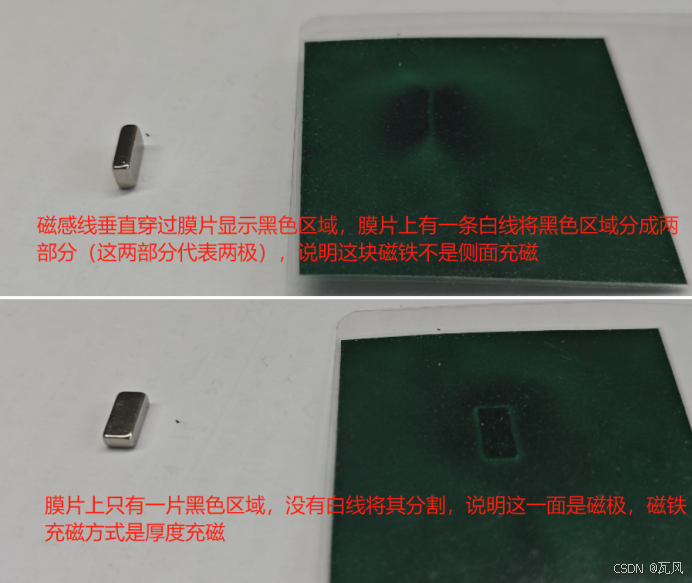

使用磁场观察片判断方形磁铁是什么充磁方式（如下图）：

使用磁场观察片判断圆柱形磁铁是什么充磁方式（如下图）：
